5 Platinen und Kabel
5.2 Übertragen der kopfspezifischen Daten
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 73
5.2.2 Übertragen der kopfspezifischen Daten (ab SW701)
Nach dem hardwaremäßigen Kopftausch müssen die neuen Kopfdaten aus dem Kopf-EPROM der
Software bekannt gemacht werden:
► Schalten Sie die Maschine ein.

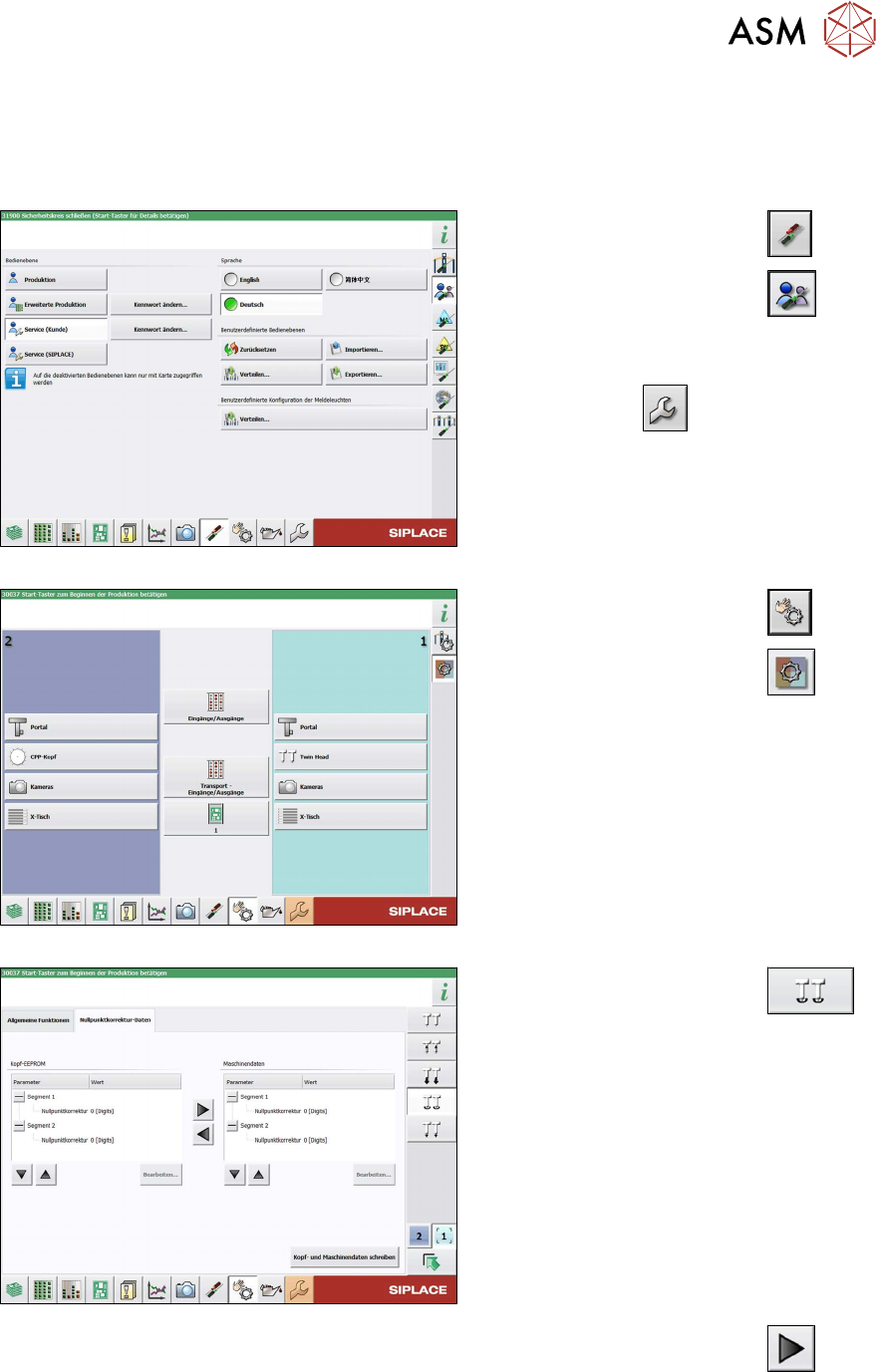

Abb.131: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.132: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.133: Nullpunktkorrektur-Daten
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Nullpunktkor-
rektur-Daten(2).
Hier können die Achsdaten der Sternachse
aus dem Kopf-EPROM in die Maschinen-
daten geschrieben werden.
Je nach Kopftyp ist es auch andersherum
möglich, die Achsdaten der Drehachse aus
den Maschinendaten auf das Kopf-EPROM
zu schreiben.
► Wählen Sie im linken Bereich die Zeile
Nullpunktkorrektur
des entsprechen-
den Segments
(Twin-Moduls) aus.
► Wählen Sie die Schaltfläche um
den Wert aus dem Kopf-EPROM in die
Maschinendaten zu verschieben.
► Wählen Sie Kopf- und Maschinen-
daten schreiben.
5 Platinen und Kabel
5.3 Platine mit Kabel tauschen (nur Twin HF)
74 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
5.3 Platine mit Kabel tauschen (nur Twin HF)
Teile
●
Platine mit Kabel [03038856‑xx]
Übersicht

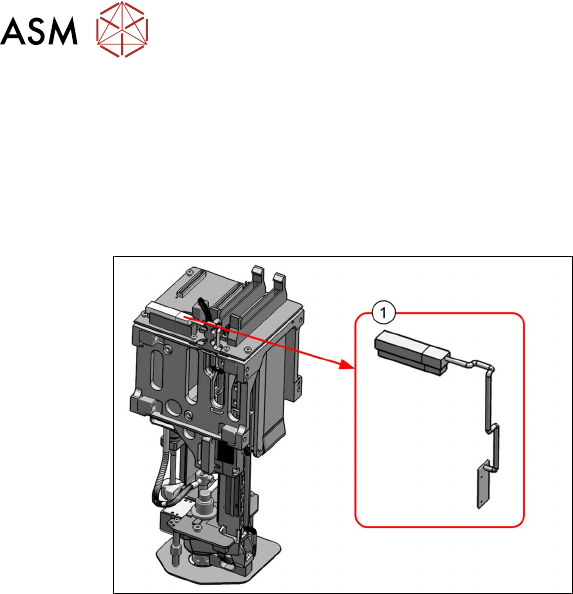

Abb.134: Platine mit Kabel
1. Platine mit Kabel [03038856‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Stecken Sie das Kabel ab.
► Fädeln Sie das Kabel bis zur Platine aus.
► Entfernen Sie die Befestigungsschrauben der Platine und nehmen Sie diese ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Ersetzen Sie ggf. gelöste Kabelbinder.
5 Platinen und Kabel
5.4 Flachbandhalter Twin VHF tauschen (nur Twin VHF)
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 75
5.4 Flachbandhalter Twin VHF tauschen (nur Twin VHF)
Teile
●
Flachbandhalter Twin VHF [03104023‑xx]
Übersicht

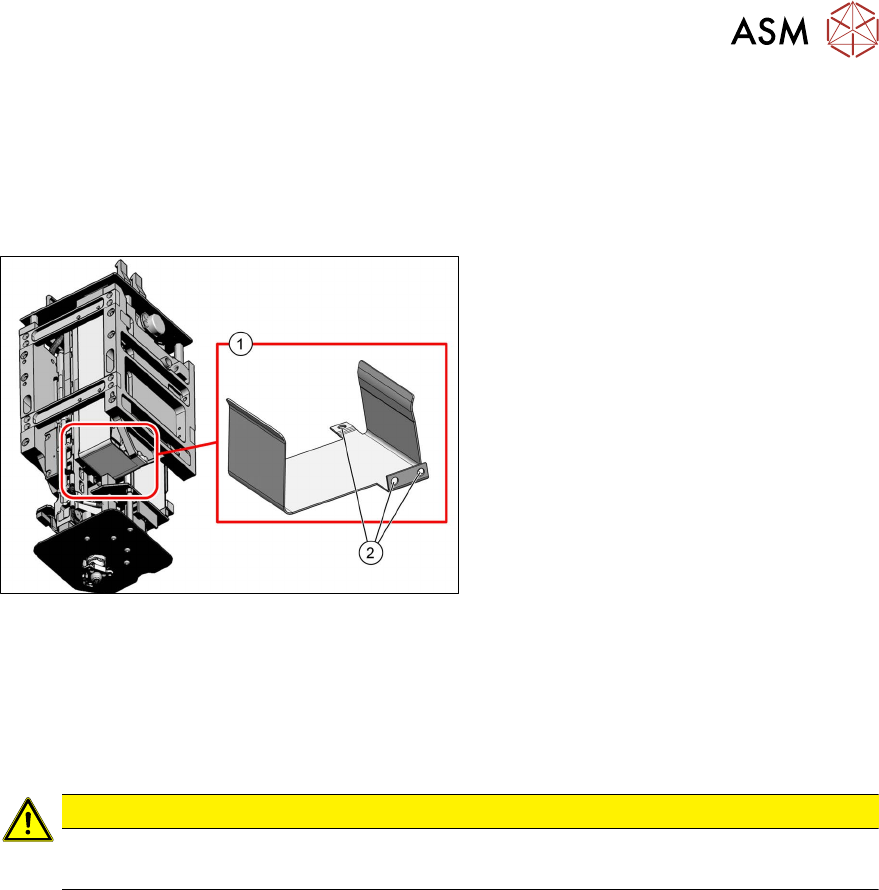

Abb.135: Flachbandhalter Twin VHF
1. Flachbandhalter Twin VHF
[03104023‑xx]
2. Drei Befestigungsschrauben des Flach-
bandhalters
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
VORSICHT
Steuerkabel nicht beschädigen
► Achten Sie darauf die Steuerkabel nicht zu beschädigen.
► Entfernen Sie die drei Befestigungsschrauben des Flachbandhalters und nehmen Sie den
Flachbandhalter ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
