4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
62 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Abb.113: Alte Halterung und Klemmung Rohr montieren
Alte Halterung und Klemmung Rohr
► Setzen Sie die Halterung und Klem-
mung Rohr so in den Halter, dass das
Ende des Rohrs nach oben zeigt.
► Fixieren Sie die Halterung und Klem-
mung Rohr mit der Madenschraube.
► Stecken Sie die Schläuche an der Hal-
terung und Klemmung Rohr und an der
Pneumatik-Drehversorgung an.
► Stellen Sie Schlauch(2) so ein, dass
dieser gerade zwischen Pneumatik-
Drehversorgung und Halterung und
Klemmung Rohr verläuft.
► Die Pneumatik-Drehversorgung(1)
muss mittig im Schwungrad sitzen
ohne seitliche Kräfte auszuüben.
4.8.4 Einstellung der Kraftmesseinheit
Abb.114: Kraftmesseinheit einstellen
► Stellen Sie den Aktor der
Kraftmesseinheit mittig und parallel ein.
Bewegen Sie dazu das Plättchen,
welchen den Aktor in Position hält, hin
und her.
HINWEIS!
Position der Pins beachten!
Die Pins des Aktors müssen beidseitig
gerade zur Verbindungsscheibe aus-
gerichtet werden.
.
Abb.115: Z-Achse einstellen
► Drücken Sie die Z-Achse mittels einer
Feder-Messuhr bis die inneren Pins die
Kontaktscheibe berühren.
Sollwert bei Berührung: 20N
► Wenn nicht: Passen Sie die Einstellung
mittels Einstellplättchen an und wieder-
holen Sie die Messung.
► Montieren Sie den Puffer an der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 63
Abb.116: Software starten
► Montieren Sie das Twin-Modul an die
SIPLACE Head Care Station.
VORSICHT!
Bedienungsanleitung
Beachten Sie dazu auch die Bedie-
nungsanleitung der SIPLACE Head
Care Station.
.
► Starten Sie die Software und führen Sie
eine Kalibrierung der Kraftmesseinheit
und eine 1N‑Messung durch.
Abb.117: Messung durchführen
► Prüfen Sie ob die voreingestellen
Federwerte sich innerhalb der Sollwer-
te befinden.
► Wenn ein oder mehrere Werte außer-
halb der Sollwerte liegen, dann stellen
Sie die Duallaufscheibe neu ein.
Abb.118: Markierung
HINWEIS!
Klemmung fixieren!
Die Duallaufscheibe und die Konter-
mutter sind sehr empfindlich.
Ziehen Sie diese an bis Sie merken,
dass sich der Kraftaufwand leicht
erhöht. Ziehen Sie dann noch ein klein
wenig mehr an.
Machen Sie eine Markierung um die
Einstellungsrichtung sehen zu können.
.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
64 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

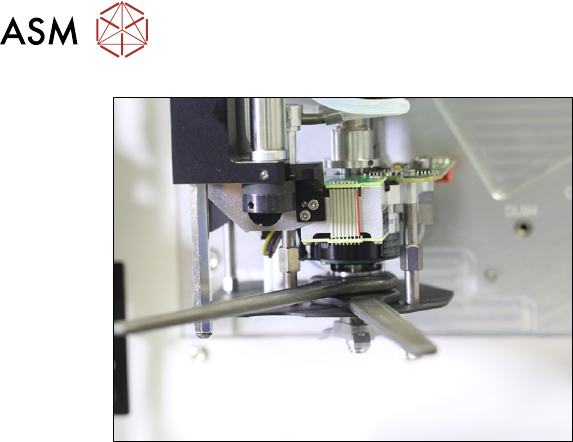

Abb.119: Duallaufscheibe fixieren
► Fixieren Sie die Duallaufscheibe vor-
sichtig mit der Kontermutter.
Verwenden Sie dazu zwei Gabel-
schlüssel mit Schlüsselweite 15mm.
► Wiederholen Sie die Messung.
► Um die Einstellung zu korrigieren
lockern Sie die Duallaufscheibe und die
Kontermutter.
► Wiederholen Sie diesen Vorgang bis
die Messung ok ist.
