3 Rückholeinheit
3.3 Schlauch- und Flachbandführung tauschen (nur Twin VHF)
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 23
3.3 Schlauch- und Flachbandführung tauschen (nur Twin VHF)
Teile
●
Schlauch- und Flachbandführung Twin VHF
Übersicht
Abb.21: Schlauch- und Flachbandführung Twin VHF
1. Schlauch- und Flachbandführung Twin
VHF [03100959‑xx]
2. Schlauchführung
3. Flachbandleitblech
4. Anschlag-Rückholeinheit
5. Zwei Befestigungsschrauben der
Schlauch- und Flachbandführung
6. Halterung für die Rückholeinheit*
Die Schlauch- und Flachbandführung
besteht aus der Schlauchführung, dem
Flachbandleitblech und dem Anschlag-
Rückholeinheit.
HINWEIS
*Halterung für die Rückholeinheit
Nachfolgend wird der Twin VHF ohne die Halterung für die Rückholeinheit dargestellt. Dies
dient lediglich einer besseren Übersicht. Die Halterung muss für den Ausbau der Schlauch-
und Fachbandführung nicht demontiert werden.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
Abb.22: Anschlag der Rückholeinheit
► Entfernen Sie die beiden Befestigungs-
schrauben(2)
und nehmen Sie den
Anschlag für Rückholeinheit(1)
ab.
3 Rückholeinheit
3.3 Schlauch- und Flachbandführung tauschen (nur Twin VHF)
24 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

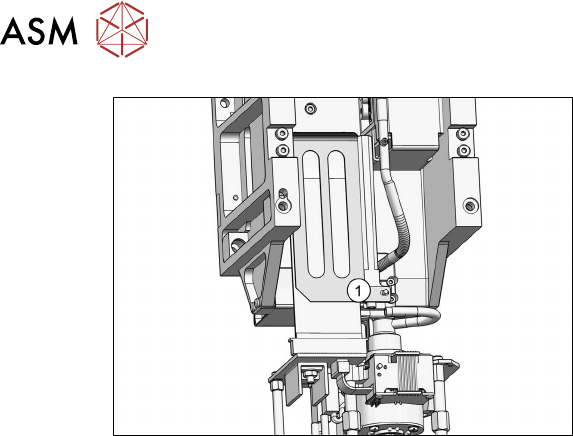

Abb.23: Schlauch- und Flachbandführung
► Nehmen Sie die Schlauch- und Flach-
bandführung(1)
ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Pneumatik und Druckregelventil (DRV)
4.1 Luftfilter tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 25
4 Pneumatik und Druckregelventil (DRV)
HINWEIS
Kleinteile am DRV tauschen
Für den Tausch der Kleinteile am DRV lesen Sie bitte die JobCard:
► JobCard Preventive Maintenance SIPLACE TwinHead [DE:00197604‑xx]
[EN:00197603‑xx]
4.1 Luftfilter tauschen
Teile
●
Luftfilter komplett [03051420‑xx] (passend für alle Twin-Typen)
HINWEIS
Funktionsstand der Kopfplatine
Die Kopfplatine muss mindestens FS 09 haben.
Übersicht

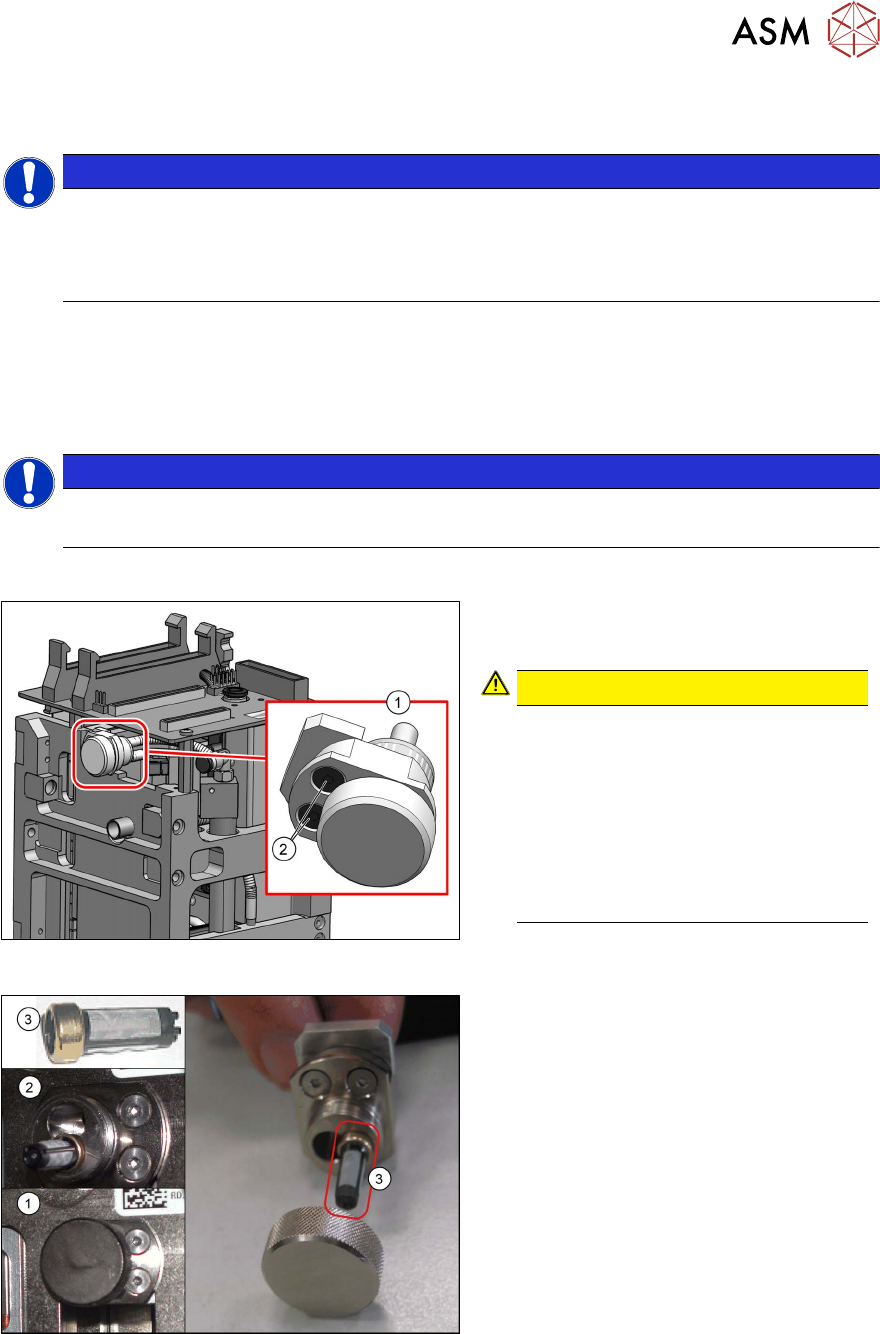

Abb.24: Luftfilter komplett (am Beispiel Twin VHF)
1. Luftfilter komplett
2. Befestigungsschrauben des Luftfilters
VORSICHT!
Nur digitales DRV
Verwenden Sie keine älteren Filter mit
dem neuen DRV oder einen neuen Fil-
ter mit einem analogen DRV. Dieser
Luftfilter darf NUR in Verbindung mit
dem digitalen DRV benutzt werden.
Die gegebenen Schlauchvolumen
führen nur hier zu einer ordnungsge-
mäßen Funktionsweise.
.
Abb.25: Luftfilter komplett
1. Luftfilter geschlossen
2. Luftfilter geöffnet mit halb herausgezo-
genem Wechselfilter FE50
3. Wechselfilter FE50 [03047489‑xx]
Das digitale DRV besitzt ein Präzisionsrohr
in der Vakuumversorgung zur Pipette. Zwi-
schen diesem Rohr und dem Vakuum-
anschluss des DRV ist der Luftfilter ange-
bracht der vor dem eindringenden Schmutz
der Pipette schützt (dies gilt ebenso für das
analoge DRV).
