4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 35
4.3.4 Blasdruck prüfen

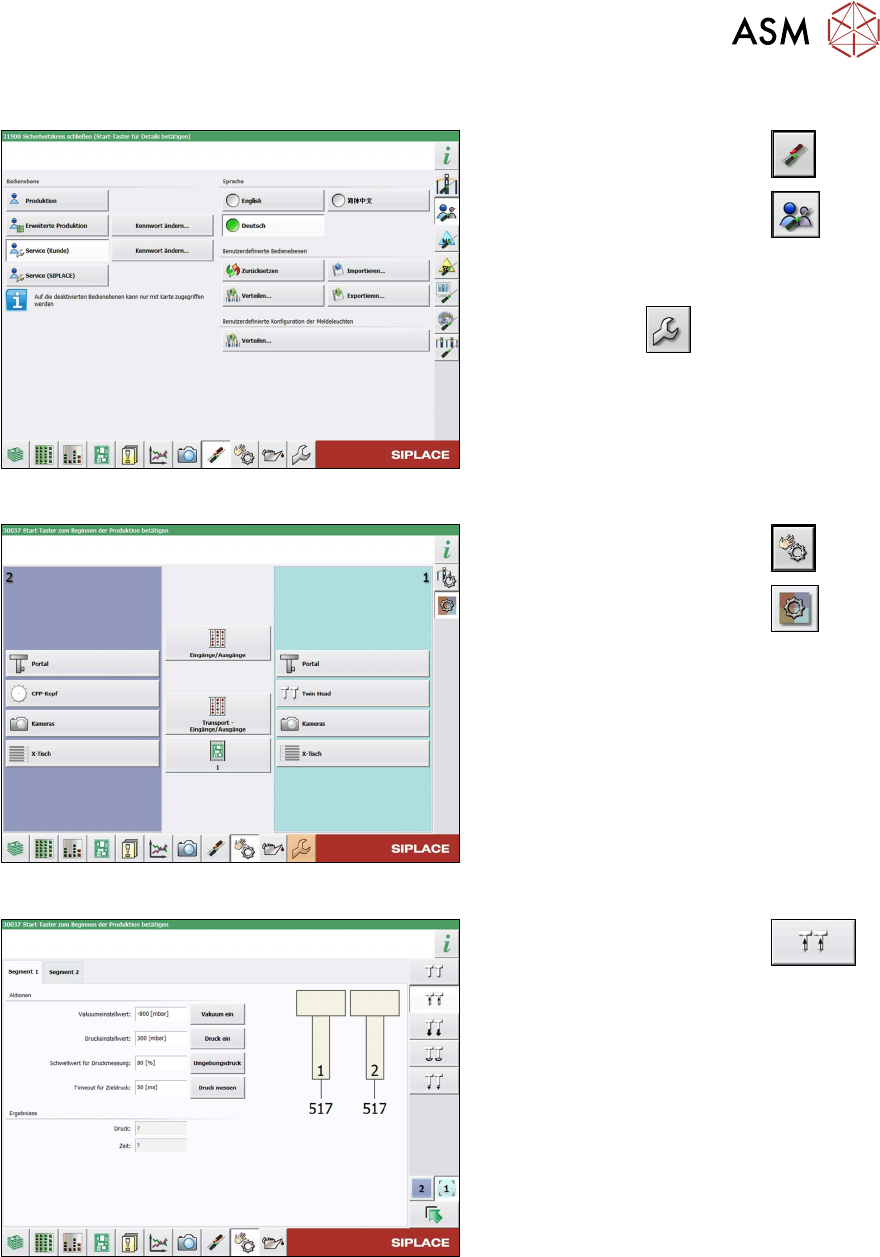

Abb.46: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.47: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.48: Menü Vakuumfunktionen
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Segment 1
bzw. Segment 2.
► Wählen Sie die Schaltfläche Druck ein.
► Verschließen Sie die Pipette mit einem
Finger und wählen Sie die Schaltfläche
Druck messen
.
4 Pneumatik und Druckregelventil (DRV)
4.4 Schläuche tauschen
36 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.4 Schläuche tauschen
Ersatzteile
Wählen Sie das benötigte Ersatzteil:
●
Silikon-Schlauch 4,5x2,5 1m [03013166Sxx]
Dieser Schlauch hat 1 Meter Länge muss noch auf die benötigte Länge zugeschnitten
werden. Er ersetzt folgende Schläuche:
– Silikon Schlauch 4,5x2,5x96 [03046416‑xx] (Länge: 96mm)
– Silikon Schlauch 4,5x2,5x26 [03046203‑xx] (Länge: 26mm)
– Silikon Schlauch 4,5x2,5x90 [03053643‑xx] (Länge: 90mm)
– Silicon Schlauch 4,5x2,5x60 [03053642‑xx] (Länge: 60mm)
●
Schlauch 4*2,5 PUR TU 0425 BU-20 [00334552‑xx]
(Ersetzt: Anschlussschlauch zur Maschine für Rückholeinheit Z-Achse [03068841‑xx], Länge:
350mm)
Übersicht
Abb.49: Übersicht Schläuche
1. Silicon-Schlauch 4,5x2,5x60
[03053642-xx] (blau)
Länge: 60 mm
Der Schlauch führt vom DRV zum
Filter.
2. Silikon-Schlauch 4,5x2,5x90
[03053643-xx] (grün)
Länge: 90 mm
Der Schlauch führt vom Filter zum
Präzisionsrohr oben.
Abb.50: Übersicht Schläuche
1. Silikon-Schlauch 4,5x2,5x26
[03046203-xx] (orange)
Länge: 26 mm
Der Schlauch führt vom Rohrbogen
bzw. Zugentlastung zur Drehversor-
gung.
2. Silikon-Schlauch 4,5x2,5x96 [03046416-xx]
(rot)
Länge: 96 mm
Der Schlauch führt vom Präzisionsrohr
unten zum Rohrbogen bzw. Zugentlastung.
VORSICHT!
Achten Sie darauf den Silikon
Schlauch(1) (orange) nicht verdreht
aufzustecken.
.
4 Pneumatik und Druckregelventil (DRV)
4.4 Schläuche tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 37
Aus-/Einbau
HINWEIS
► Wir empfehlen beim Tausch aller Schläuche den Puffer der Rückholeinheit zu
demontieren.
3.1
"Puffer an der Rückholeinheit tauschen" [}17]
► Wir empfehlen beim Tausch des grünen oder blauen Schlauches das Druckregel-
ventil auszubauen.
4.2
"Druckregelventil (DRV) tauschen" [}27]
► Für den Tausch des orangen Schlauches lesen Sie den Abschnitt 4.4.1 "Tausch des
Silikon-Schlauches 4,5x2,5x26" [}37].
Sehen Sie dazu auch...
2 3.2 "Rückholeinheit Z-Achse tauschen" [}19]
4.4.1 Tausch des Silikon-Schlauches 4,5x2,5x26
Übersicht
Siehe 4.4 "Schläuche tauschen" [}36]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Wählen Sie die für Sie zutreffende Variante:
Abb.51: Rohrbogen-Version 1 (am Beispiel Twin / Twin HF)
Bei Rohrbogen-Version 1:
► Ist der Rohrbogen(1) mit einer Maden-
schraube(2)
befestigt, dann lesen Sie
Abschnitt 4.4.1.1
"Tausch bei Rohrbo-
gen-Version 1" [}38].
Abb.52: Rohrbogen-Version 2 (am Beispiel Twin / Twin HF)
Bei Rohrbogen-Version 2:
► Wenn Sie einen Twin mit neuer Rohr-
bogen-Befestigung(1)
haben, dann
lesen Sie Abschnitt 4.4.1.2
"Tausch bei
Rohrbogen-Version 2" [}40].
HINWEIS!
Die Version 2 der Rohrbogen-Befes-
tigung kann nachgerüstet werden.
Wenden Sie sich dafür an den
SIPLACE-Service.
.
