2 Modul-Übersicht
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 13
2 Modul-Übersicht

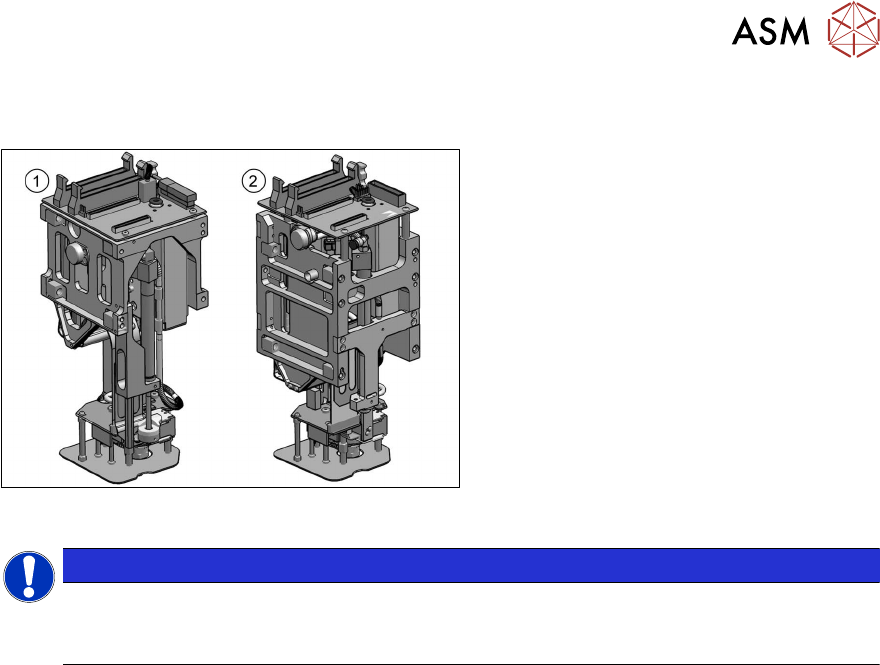

Abb.3: Übersicht Twin-Köpfe
1. Pick&Place-Modul THK R2
[03097485‑xx] (Twin)
Pick&Place-Modul High-Force R2
[03097486‑xx] (TwinHF)
2. VHF-Twin-Modul [03096701‑xx]
(TwinVHF)
HINWEIS
Beispielhafte Beschreibung
Alle Beschreibungen sind beispielhaft. Die Vorgehensweise an anderen als den dargestell-
ten Kopftypen ist analog. Auf relevante Unterschiede wird explizit hingewiesen.
2 Modul-Übersicht
2.1 SIPLACE Twin / Twin HF
14 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
2.1 SIPLACE Twin / Twin HF

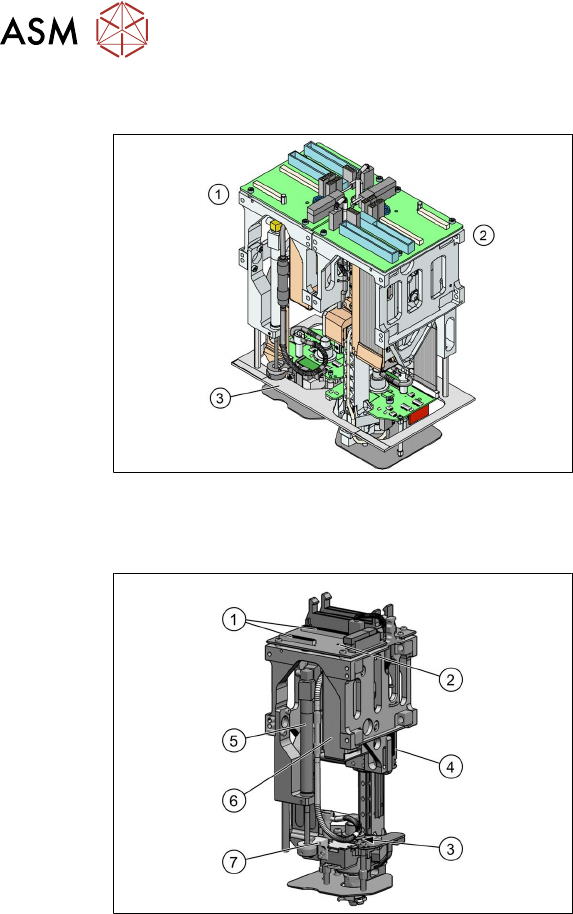

Abb.4: Twin / Twin HF
●
Pick&Place-Modul THK R2
[03097485‑xx] (Twin)
●
Pick&Place-Modul High-Force R2
[03097486‑xx] (Twin HF)
Der Twin / Twin HF besteht aus zwei
Pick&Place-Modulen.
1. Modul 1
2. Modul 2, um 180° gegenüber Modul 1
gedreht
3. Kamera-Sichtblende (maschinenab-
hängig)
2.1.1 Teileübersicht Twin / Twin HF
Abb.5: Teileübersicht Twin / Twin HF
1. Steckplätze für TQM167 SIPLACE
Embedded Modul (nur an älteren
Maschinen)
2. Kopf-Hauptplatine
3. Dreh- und Federeinheit
4. Inkrementalgeber Z-Achse
5. Rückholeinheit
6. Druckregelventil
7. Anschlag für Rückholeinheit
2 Modul-Übersicht
2.2 SIPLACE Twin VHF
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 15
2.2 SIPLACE Twin VHF

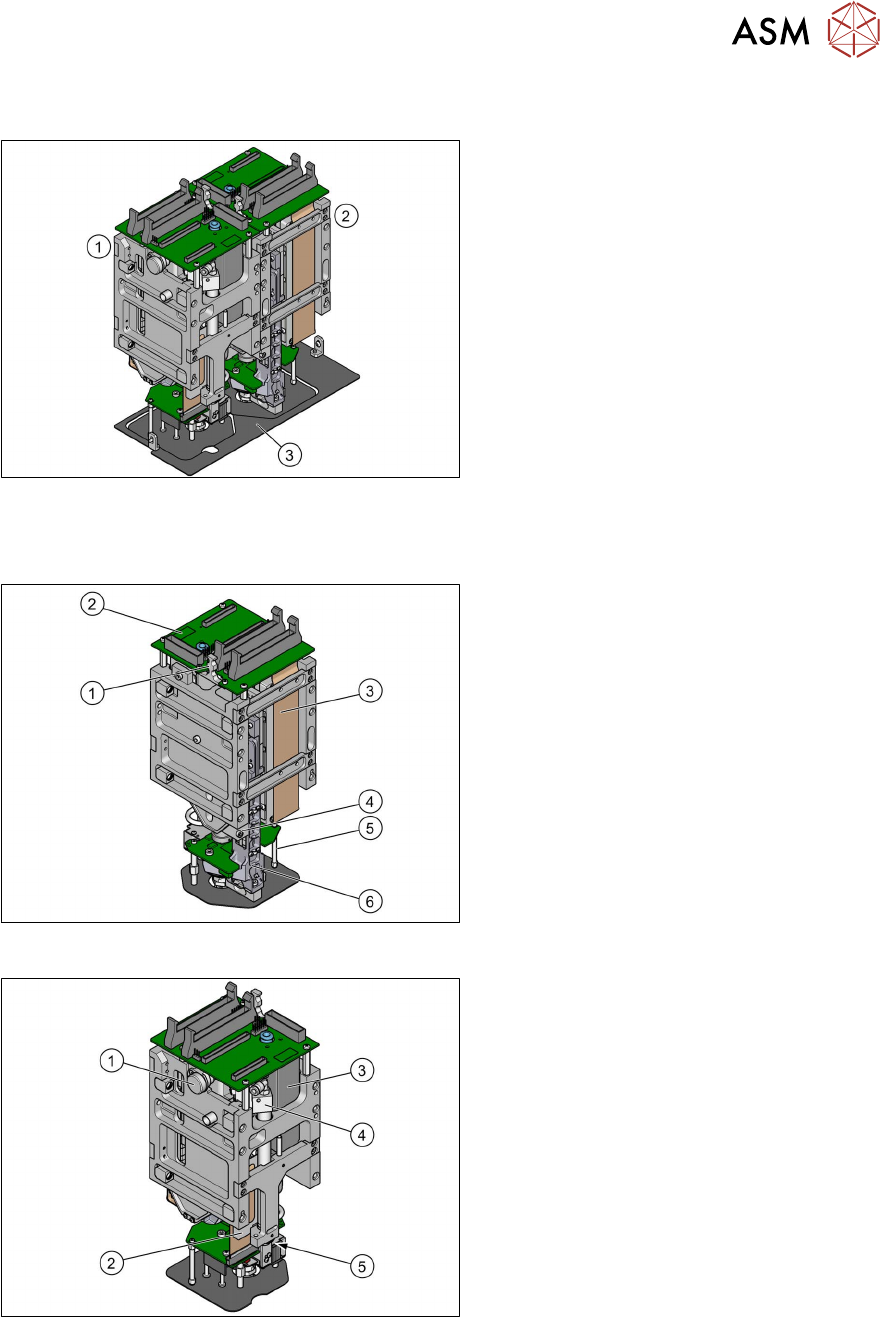

Abb.6: SIPLACE Twin VHF
VHF-Twin-Modul [03096701-xx]
Der SIPLACE Twin VHF besteht immer aus
zwei VHF-Twin-Modulen.
1. Modul 1
2. Modul 2
3. Kamera-Sichtblende (maschinenab-
hängig)
2.2.1 Teileübersicht Twin VHF
Abb.7: Teileübersicht SIPLACE Twin VHF
1. Zugentlastung Z-Geber
2. Kopf-Hauptplatine
3. Steuerkabel
4. Inkrementalgeber Z-Achse
5. Stecker-Klemmstück
6. Linearführung Z-Achse
Abb.8: Teileübersicht SIPLACE Twin VHF
1. Luftfilter komplett
2. Schlauch- und Flachbandführung-VHF-
Twin
3. Digitales Druckregelventil
4. Rückholeinheit
5. Puffer Rückholeinheit
