4 Pneumatik und Druckregelventil (DRV) 4.3 Abgleich des digitalen DRV 34 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 4.3.3 Dichtheit des Vakuumsystems prüfen Abb.43: Bedienebene wählen ► Wählen S…
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 33
Abb.40: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.41: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.42: Vakuumfunktionen - Erweitert (SW713)
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Erweitert.
► Wählen Sie die Schaltfläche Vakuum
bei geschl. Pipette kalibrieren für das
entsprechende Segment (Twin-Modul).
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
34 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.3.3 Dichtheit des Vakuumsystems prüfen

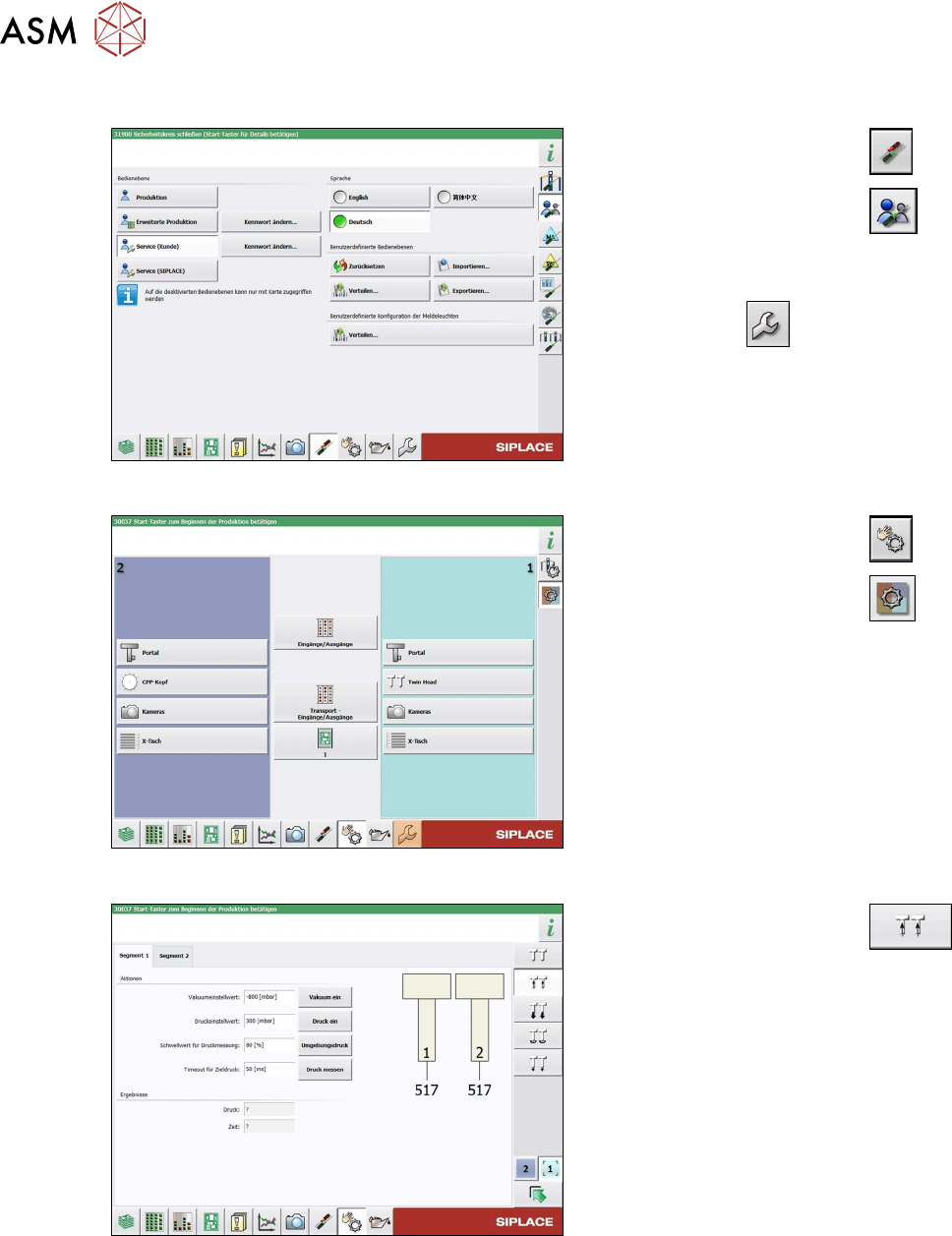

Abb.43: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.44: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.45: Menü Vakuumfunktionen
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Segment 1
bzw. Segment 2.
► Wählen Sie die Schaltfläche Vakuum
ein.
► Verschließen Sie die Pipette mit einem
Finger und wählen Sie die Schaltfläche
Druck messen
.
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 35
4.3.4 Blasdruck prüfen
Abb.46: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.47: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.48: Menü Vakuumfunktionen
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Segment 1
bzw. Segment 2.
► Wählen Sie die Schaltfläche Druck ein.
► Verschließen Sie die Pipette mit einem
Finger und wählen Sie die Schaltfläche
Druck messen
.
