3 Rückholeinheit 3.2 Rückholeinheit Z-Achse tauschen Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 19 3.2 Rückholeinheit Z-Achse tauschen Lesen Sie dazu das entsprechende Kapitel: Twin VHF Abb.14: …

100%1 / 92
3 Rückholeinheit
3.1 Puffer an der Rückholeinheit tauschen
18 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Einbau

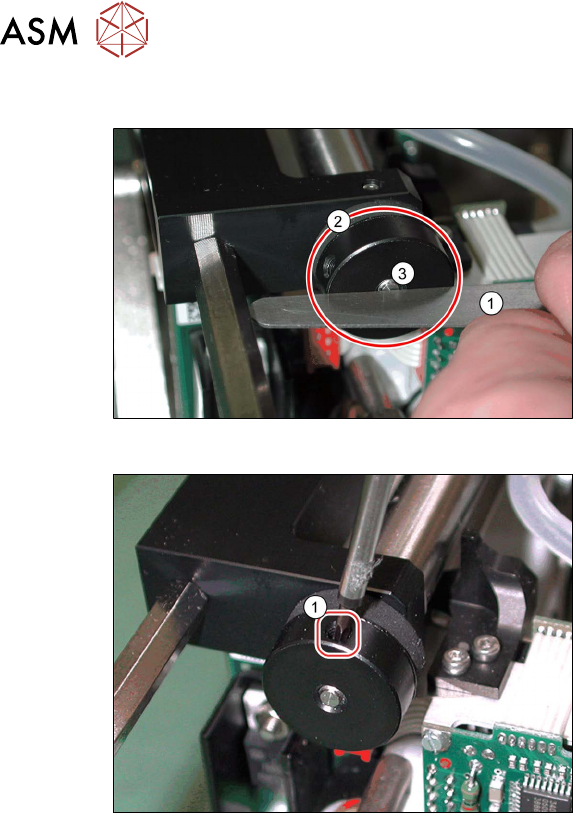

Abb.12: Puffer montieren (am Beispiel Twin / Twin HF)
► Schrauben Sie den neuen Puffer(2)
soweit auf, dass die Unterseite mit der
Schraube(3)
plan ist.
Kontrollieren Sie dies z.B. mit einer
Fühlerlehre(1)
.
Abb.13: Puffer fixieren (am Beispiel Twin / Twin HF)
► Fixieren Sie den Puffer mit der seitli-
chen Madenschraube(1)
.
– Twin VHF: Drehmoment 0,3Nm
– Twin / Twin HF: Handfest
3 Rückholeinheit
3.2 Rückholeinheit Z-Achse tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 19
3.2 Rückholeinheit Z-Achse tauschen
Lesen Sie dazu das entsprechende Kapitel:
Twin VHF

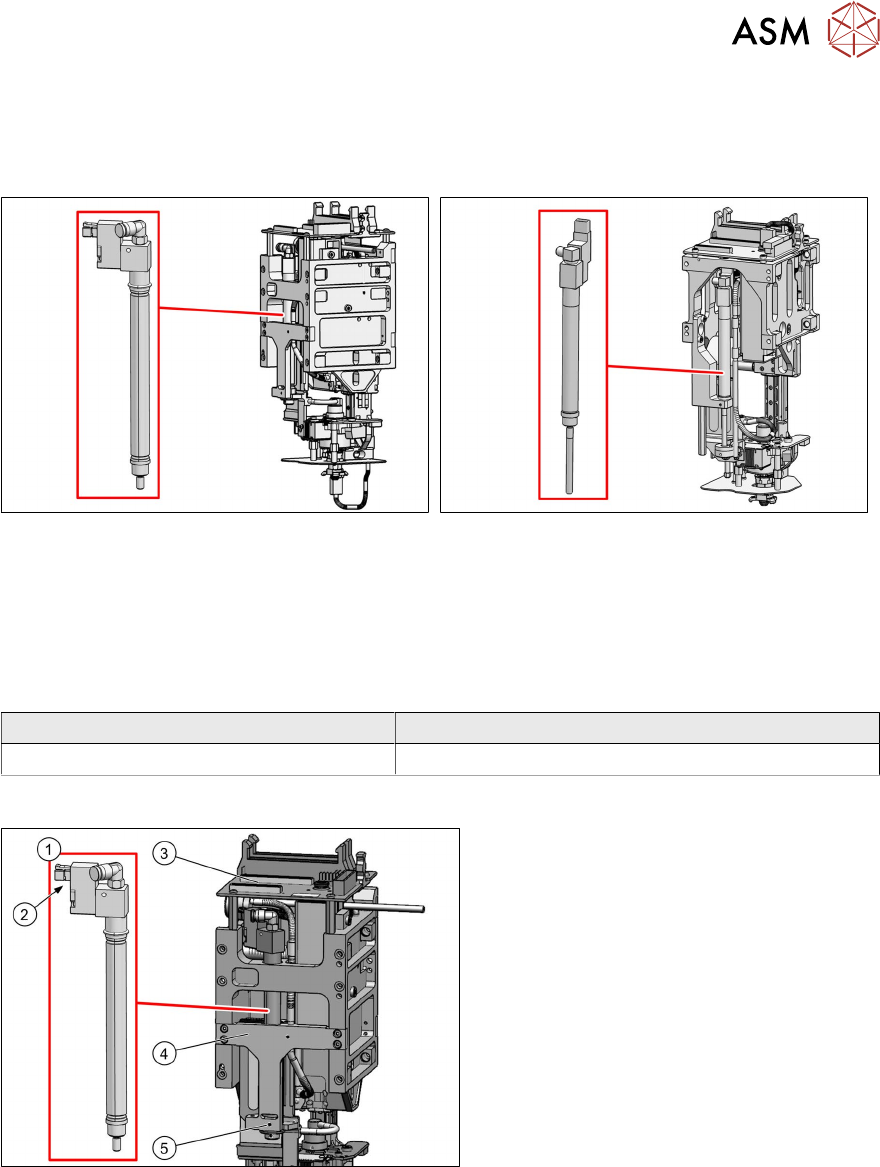

Abb.14: Rückholeinheit VHF-Twin [03101743‑xx]
Twin/Twin HF
Abb.15: Rückholeinheit Z-Achse [03001361‑xx]
Lesen Sie dazu den Abschnitt 3.2.1 "Rückhol-
einheit am Twin VHF" [}19].
Lesen Sie dazu den Abschnitt 3.2.2 "Rückhol-
einheit am Twin/Twin HF" [}21].
3.2.1 Rückholeinheit am Twin VHF
Teile
Kopf-Typ Ersatzteil
Twin VHF-Modul [03096701‑xx] Rückholeinheit VHF-Twin [03101743‑xx]
Übersicht
Abb.16: Übersicht Rückholeinheit (am Beispiel Twin HF)
1. Rückholeinheit
2. Stecker/Kupplung
3. Kopf-Hauptplatine
4. Halterung
5. Madenschraube an der Halterung
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
3 Rückholeinheit
3.2 Rückholeinheit Z-Achse tauschen
20 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Ausbau
► Demontieren Sie die Kopf-Hauptplatine.
5.1 "Kopf-Hauptplatine tauschen" [}65]
► Demontieren Sie den Puffer an der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]

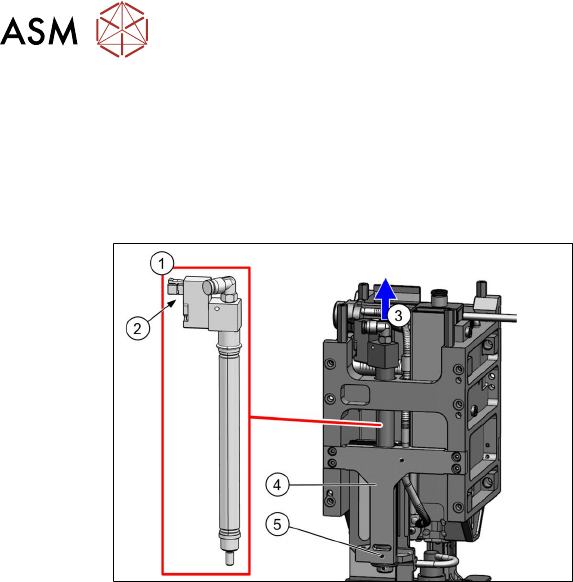

Abb.17: Rückholeinheit demontieren (am Beispiel Twin HF)
► Lockern Sie die Madenschraube(5) an
der Halterung(4)
.
► Ziehen Sie den Stecker(2) von der
Kupplung ab.
► Ziehen Sie den Schlauch zum Vakuum-
verteiler ab.
► Ziehen Sie die Rückholeinheit(1) nach
oben(3)
aus dem Kopf heraus.
Einbau
► Stecken Sie die Rückholeinheit durch die Öffnung an der Halterung.
► Stecken Sie den Schlauch und den Stecker wieder an.
► Montieren Sie den Puffer an der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Drehen Sie die Rückholeinheit in der Halterung so, dass die Kabel und der Stecker nicht am
Gehäuse anstehen. Damit wird verhindert, dass beim Verfahren die Kabel beschädigt werden.
► Fixieren Sie die Position der Rückholeinheit mit der Madenschraube an der Halterung.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
5.1 "Kopf-Hauptplatine tauschen" [}65]
