4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 59

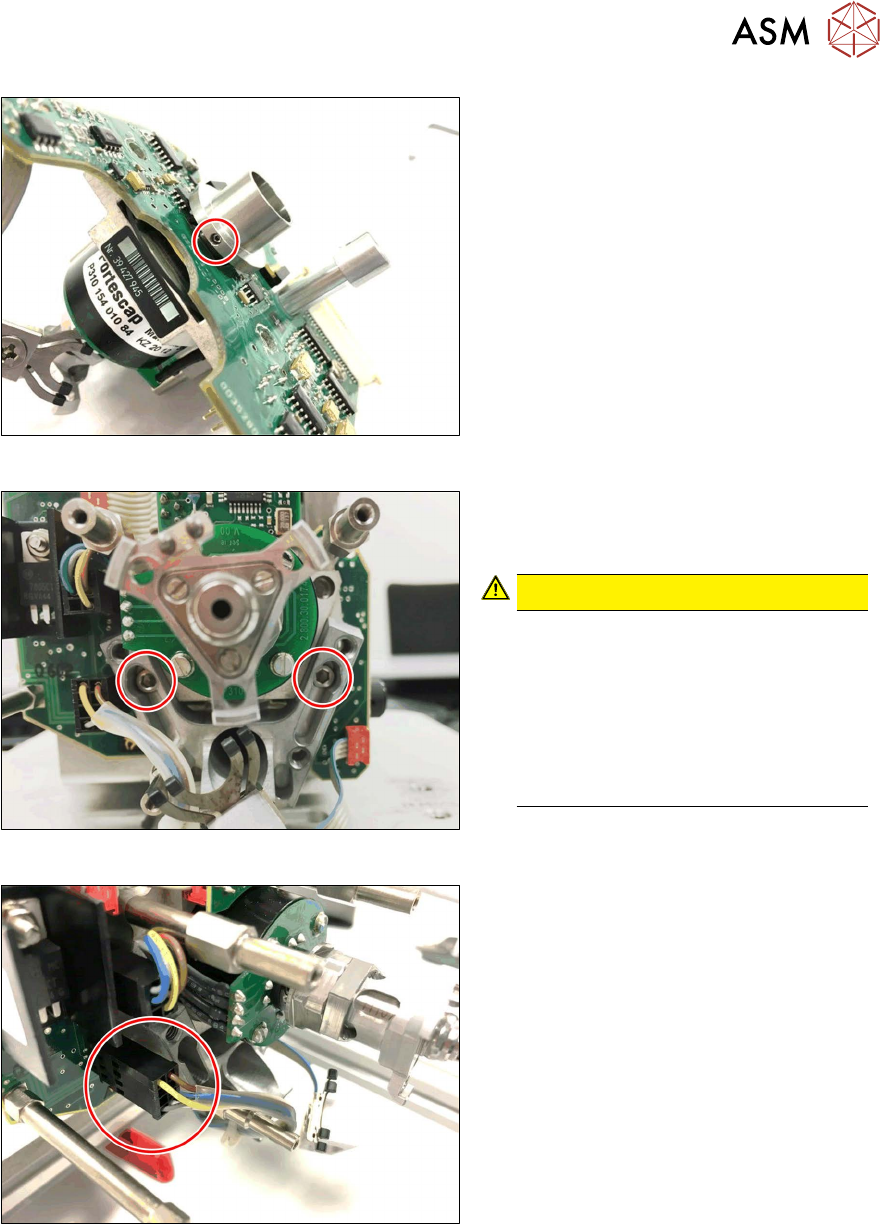

Abb.104: Schwungrad Madenschrauben
► Setzen Sie das Schwungrad auf und
fixieren Sie es mit den beiden Maden-
schrauben.
Abb.105: Dreheinheit montieren
► Montieren Sie die Dreheinheit am
Z‑Achsen-Schaft handfest mit zwei
Schrauben.
VORSICHT!
Inkrementalscheibe nicht beschä-
digen!
Die Inkrementalscheibe ist jetzt unten
an der Dreheinheit frei zugänglich.
Handhaben Sie die Dreheinheit vor-
sichtig. Die Inkrementalscheibe kann
sehr leicht beschädigt oder ver-
schmutzt werden.
.
Abb.106: Z-Achsen-Motor Stecker
► Stecken Sie den Z‑Achsen-Motor an.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
60 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

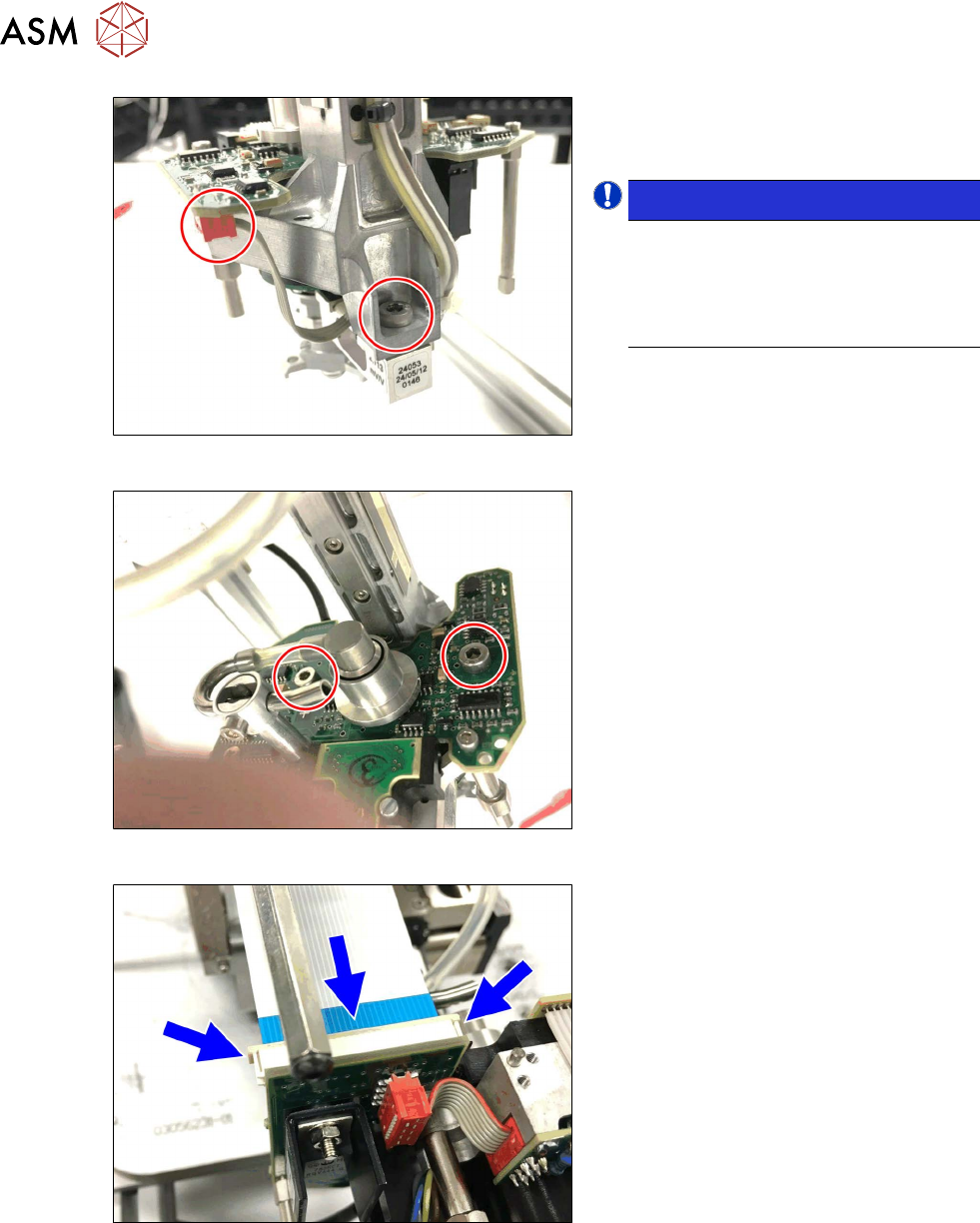

Abb.107: Kraftaufnehmer
► Montieren Sie den Kraftaufnehmer.
Befestigen Sie ihn vorsichtig mit einer
Schraube.
HINWEIS!
Justagekeil korrekt montieren!
Der Justagekeil hat eine gebogene
und eine gerade Seite.
Setzen Sie den Justagekeil mit der
geraden Seite zum Sensor hin ein.
.
Abb.108: Kraftmesseinheit
► Befestigen Sie die Kraftmesseinheit
handfest mit zwei Befestigungsschrau-
ben.
Abb.109: Steuerkabel anschließen
► Stecken Sie das Steuerkabel an und
fixieren Sie es mit der Verriegelung.
► Montieren Sie die Schlauchführung, das Flachbandleitblech und den Anschlag.
3.3 "Schlauch- und Flachbandführung tauschen (nur Twin VHF)" [}23]
► Montieren Sie die Kugelrastschnittstelle mit einer neuen Dichtung.
4.6 "Kugelrastschnittstelle/Dichtung tauschen" [}43]
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 61

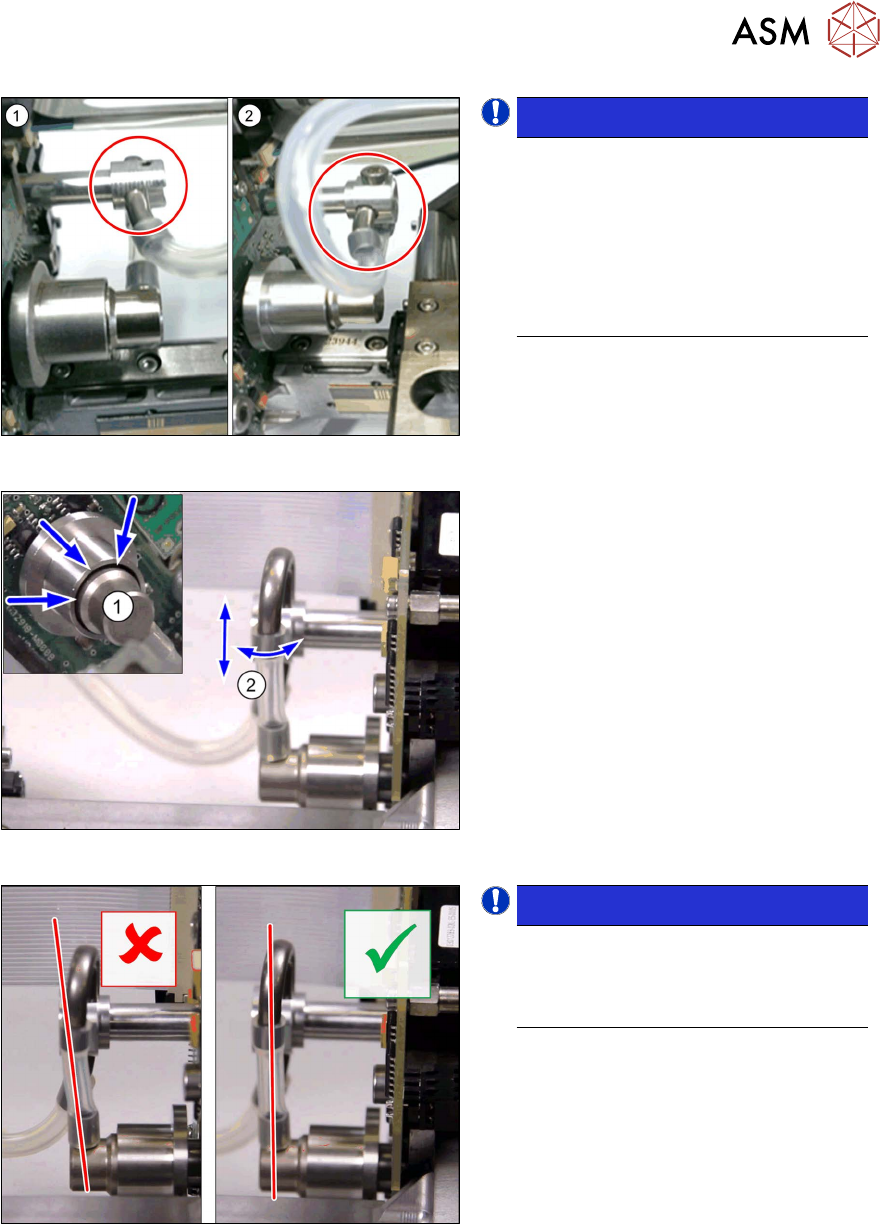

Abb.110: Versionen der Halterung und Klemmung Rohr
HINWEIS!
Verschiedene Versionen der Halte-
rung und Klemmung Rohr!
Es gibt zwei verschiedene Versionen
der Halterung und Klemmung Rohr.
Diese werden unterschiedlich einge-
stellt.
(1) Alte Version (locker)
(2) Neue Version (fixiert)
.
Abb.111: Neue Halterung und Klemmung Rohr montieren
Neue Halterung und Klemmung Rohr
► Stecken Sie die Schläuche an der
Halterung und Klemmung Rohr und der
Drehversorgung an.
► Setzen Sie die Halterung und Klem-
mung Rohr auf und befestigen Sie sie
mit einer Schraube.
► Stellen Sie den Schlauch(2) so ein,
dass dieser direkt zwischen Drehver-
sorgung und Halterung und Klemmung
Rohr verläuft.
► Die Drehversorgung(1) muss mittig im
Schwungrad sitzen ohne seitliche
Kräfte auszuüben.
Abb.112: Neue Halterung und Klemmung Rohr prüfen
HINWEIS!
Neue Halterung und Klemmung
Rohr prüfen!
Stellen Sie sicher, dass der Schlauch
parallel zu den Rohren verläuft.
.
