5 Platinen und Kabel 5.1 Kopf-Hauptplatine tauschen 68 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 Abb.126: Kopf-Hauptplatine (am Beispiel Twin VHF) ► Stecken Sie die neue Kopf-Hauptpla- tine (1…
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 67
Abb.124: Steuerkabel abstecken (am Beispiel Twin/Twin
HF)
► Entriegeln Sie die Steckerverriegelung
der Steuerkabel(1)
.
► (2) Hebeln Sie die Steckerverriegelung
ggf. sehr vorsichtig
mit einem Schrau-
bendreher heraus.
Bei falscher Handhabung kann es zum
Bruch des Kabelklemmers kommen.
Einbau
Abb.125: Steuerkabel anstecken (am Beispiel Twin/Twin
HF)
► Stecken Sie das neue Steuerkabel an
der Kopf-Hauptplatine an.
Ziehen Sie dazu die Steckerverriege-
lung nach oben oder legen Sie eine
neue Steckerverriegelung ein.
Stecken Sie das Steuerkabel soweit
ein, bis die Kontaktierung vollständig
eingeführt ist.
HINWEIS
Steckerverriegelung
Beachten Sie dabei die korrekte Einbaulage des Steuerkabels.
Drücken Sie die Steckerverriegelung vorsichtig ein.
Die Steckerverriegelung darf in der Mitte nicht hochstehen.
Der Verriegelungsbügel muss gerade aufgesteckt werden und fest eingerastet sein. Bei
schrägem Aufstecken besteht die Gefahr, dass der Verriegelungsbügel bricht.
► Ersatzteile:
Bei Beschädigung des Kabels siehe 5.5
"Steuerkabel tauschen" [}76]
Bei Beschädigung des Bügels: Verriegelungsbügel SAMTEC [03104052‑xx]
► Drücken Sie die beiden Arretierungshebel nach unten. Das Steuerkabel muss nun fest im Ste-
cker sitzen.
► Schieben Sie das DRV nach oben und ziehen Sie die Befestigungsschrauben wieder fest.
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
68 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Abb.126: Kopf-Hauptplatine (am Beispiel Twin VHF)
► Stecken Sie die neue Kopf-Hauptpla-
tine(1)
vorsichtig auf. Dadurch wird
auch der Vakuumerzeuger wieder
angesteckt.
► Montieren Sie die Befestigungsschrau-
ben(2)
(bei Twin / Twin HF: mit den
Abstandshülsen).
► Stellen Sie alle elektrischen Verbindun-
gen wieder her.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem
folgende Hinweise:
Abb.127: TQM-Modul auf der Kopf-Hauptplatine (am Bei-
spiel Twin / Twin HF)
1. TQM167 SIPLACE Embedded Modul
[03003536‑xx] (auchals Ersatzteil
bestellbar)
2. Kopf-Hauptplatine
Für den Betrieb an älteren Maschinen kann
sich ein TQM-Modul auf der Kopf-Hauptpla-
tine befinden.
► War auf dem alten Kopf ein TQM-
Modul installiert, dann bauen Sie
dieses auf die Kopf-Hauptplatine des
neuen Kopfes um.
► Beachten Sie auch die Einbauhinweise in folgenden Abschnitten:
5.7 "Zugentlastung Z-Geber Twin tauschen" [}80]
5.5 "Steuerkabel tauschen" [}76]
5.4 "Flachbandhalter Twin VHF tauschen (nur Twin VHF)" [}75]
► Übertragen Sie die Kopfdaten in die Maschinendaten der Station.
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 69
5.1.1 Kopf-Hauptplatine C600

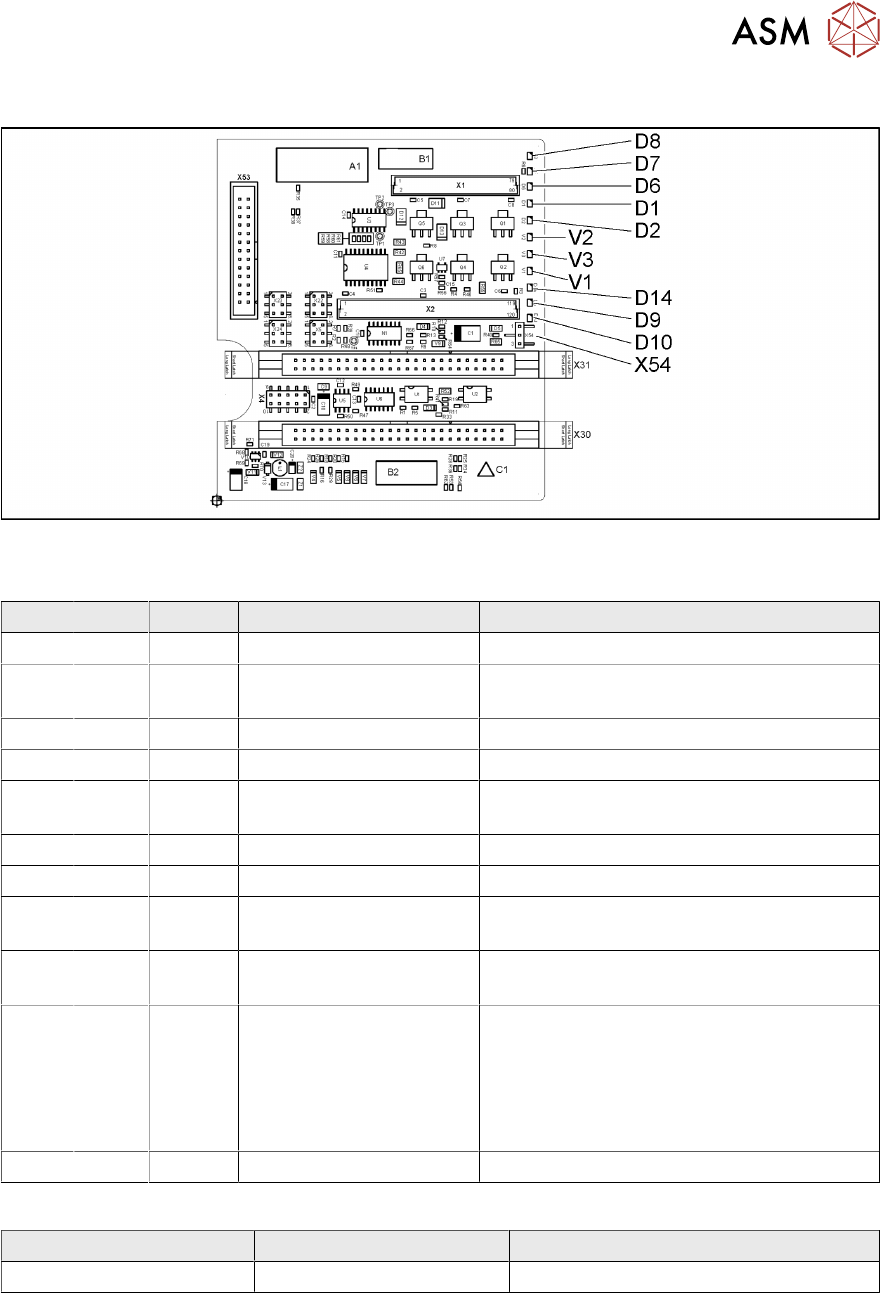

Abb.128: Kopf-Hauptplatine C600 [00352833‑xx]
LEDs [00352833-09]
LED Farbe Status Signalname Beschreibung
D1 YE OFF Z_DRUCK Nicht benutzt
D2 YE ON/OFF Z_KLEMMUNG ON: Z-Achsenklemmung aktiviert
OFF: Rückholeinheit in der oberen Position
D6 GN OFF Z_REFERENZBERO Nicht benutzt
D7 GN ON - Rückholzylinder ausgefahren
D8 GN OFF Q3_OUT Blinkt kurz, wenn die Rückholeinheit ausge-
fahren wird
D9 GN OFF Q1_OUT Nicht benutzt
D10 GN ON VCC_PROPVENTIL +24VDC für Vakuumerzeuger OK
D14 RD OFF SPI_PROP_VEN-
TIL_ALARM_N
ON: Vakuumerzeuger defekt
V1 GN ON Z_TEMPERATURSEN-
SOR
Z-Motor-Temperatur OK
V2 GN ON/OFF V_OUT Signalisiert die 15V-Spannungsversorgung
für die D-Achsen-Spursignale
OFF: Jumper X54 auf ON gesetzt für die
alte Kraftmessplatine
ON: Jumper X54 auf OFF gesetzt für die
neue Kraftmessplatine
V3 GN ON V_OUT +15VDC für die D-Achsen-Spursignale
Jumper [00352833-09]
Jumper Status Beschreibung
X54 OFF Neue Kraftmessplatine: LED V2 ON
