4 Pneumatik und Druckregelventil (DRV)
4.4 Schläuche tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 41
4.4.1.3 Klemmung Rohr bei Version 2 demontieren
Ausbau
► Demontieren Sie den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Demontieren Sie das Steuerkabel.
5.5 "Steuerkabel tauschen" [}76]

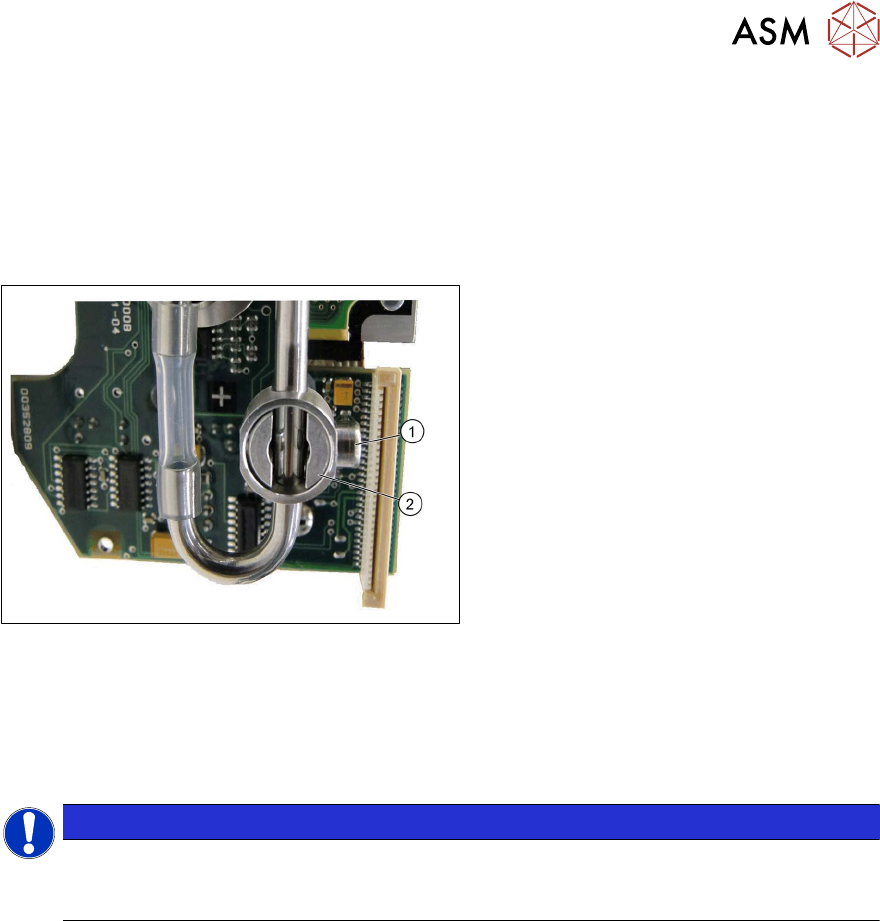

Abb.59: Klemmung Rohr abnehmen
► Entfernen Sie die Befestigungs-
schraube(1)
der Klemmung Rohr(2)
und nehmen Sie die Klemmung Rohr
ab.
Einbau
► Zur Montage setzen Sie die Klemmung Rohr wieder auf und fixieren Sie diese mit der Befesti-
gungsschraube. Heben Sie dabei die Klemmung Rohr leicht an, so dass der Rohrbogen frei
beweglich bleibt und nicht geklemmt wird.
HINWEIS
Schlauch
Beachten Sie beim Einbau ggf. auch den Abschnitt 4.4.1 "Tausch des Silikon-Schlauches
4,5x2,5x26" [}37].
► Montieren Sie das Steuerkabel.
5.5 "Steuerkabel tauschen" [}76]
► Montieren Sie den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
Sehen Sie dazu auch...
2 4.4.1.2 "Tausch bei Rohrbogen-Version 2" [}40]
4 Pneumatik und Druckregelventil (DRV)
4.5 Vakuum-Druck-Verteiler tauschen (nur Twin VHF)
42 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.5 Vakuum-Druck-Verteiler tauschen (nur Twin VHF)
Teile
●
Vakuum-Druck-Verteiler Twin VHF [03103843Sxx] (inkl. Befestigungsschraube)
Übersicht
Abb.60: Vakuum-Druck-Verteiler Twin VHF
1. Vakuum-Druck-Verteiler Twin VHF
[03103843‑xx]
2. Flachkopfschraube mit Kreuzschlitz,
Form H (DIN 7985)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Ziehen Sie die beiden Schläuche vom Vakuum-Druck-Verteiler ab.
► Entfernen Sie die Befestigungsschraube des Vakuum-Druck-Verteilers und nehmen Sie den
Vakuum-Druck-Verteiler aus dem Kopf heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Pneumatik und Druckregelventil (DRV)
4.6 Kugelrastschnittstelle/Dichtung tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 43
4.6 Kugelrastschnittstelle/Dichtung tauschen
Teile
●
Kugelrastschnittstelle P&P-Modul [03020695‑xx] (passend für alle Twin-Typen)
●
Dichtung Kugelrastschnittstelle P&P-Modul [03020698‑xx] (passend für alle Twin-Typen)
Übersicht
Abb.61: Kugelrastschnittstelle und Dichtung
1. Dichtung Kugelrastschnittstelle P&P-
Modul [03020698‑xx]
2. Kugelrastschnittstelle P&P-Modul
[03020695‑xx]
3. Drei Befestigungsschrauben
[03022436‑xx] der Kugelrastschnitt-
stelle (Schlitz-Senkschrauben
ISO2009-M1,6x5-A2-50)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie den Puffer.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
Abb.62: Befestigungsschrauben entfernen (am Beispiel
Twin / Twin HF)
► Entfernen Sie die drei Befestigungs-
schrauben(1)
der Kugelrastschnitt-
stelle.
