5 Platinen und Kabel
5.5 Steuerkabel tauschen
76 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
5.5 Steuerkabel tauschen
Teile
●
Wählen Sie das passende Ersatzteil:
Kopf-Typ Ersatzteil
Twin VHF-Modul [03096701‑xx] Steuerkabel Twin VHF [03102124‑xx]
Steuerkabel Twin VHF [03102124Sxx] (inkl. Verriege-
lungsbügel)
Pick&Place-Modul High-Force R2
[03097486‑xx]
Steuerkabel DP-Einheit, Kraftsensor [03005289Sxx]
Pick&Place-Modul THK R2
[03097485‑xx]
Übersicht
Abb.136: Übersicht Steuerkabel (am Beispiel TwinVHF)
1. Kopf-Hauptplatine
2. Flachbandhalter Twin VHF
3. Steuerkabel
4. Kraftmesseinheit VHF-Twin
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
VORSICHT
Kontaktierung des Steuerkabels
Das Steuerkabel und der Stecker sind empfindlich.
► Achten Sie beim Aus- und Einbau des Steuerkabels auf die Kontaktierung des Steuer-
kabels. Die Einbaulage ist mit einer blauen Markierung gekennzeichnet.
► Achten Sie darauf das Steuerkabel gerade einzustecken und nicht zu knicken.
► Demontieren Sie für eine bessere Zugänglichkeit den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Demontieren Sie die Kopf-Hauptplatine.
5.1 "Kopf-Hauptplatine tauschen" [}65]
5 Platinen und Kabel
5.5 Steuerkabel tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 77
Abb.137: Anschlag Rückholeinheit und Flachbandleitblech
(am Beispiel Twin / TwinHF)
1. Anschlag für die Rückholeinheit
2. Puffer Rückholeinheit komplett
3. Flachbandleitblech
► Entfernen Sie die beiden Befestiguns-
schrauben des Anschlags(1)
für die
Rückholeinheit.
► Nehmen Sie das Flachbandleitblech(3)
ab.
Siehe auch 3.3
"Schlauch- und Flach-
bandführung tauschen (nur Twin
VHF)" [}23]
Abb.138: Steuerkabel abziehen (am Beispiel Twin /
TwinHF)
► Lösen Sie die beiden Arretierungshebel
am Stecker nach oben und ziehen Sie
das Steuerkabel(1)
vorsichtig an der
Kraftmessplatine ab.
► Nehmen Sie das Steuerkabel aus dem
Bestückkopf.
5 Platinen und Kabel
5.5 Steuerkabel tauschen
78 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Einbau
► Montieren Sie die Kopf-Hauptplatine.
5.1 "Kopf-Hauptplatine tauschen" [}65]

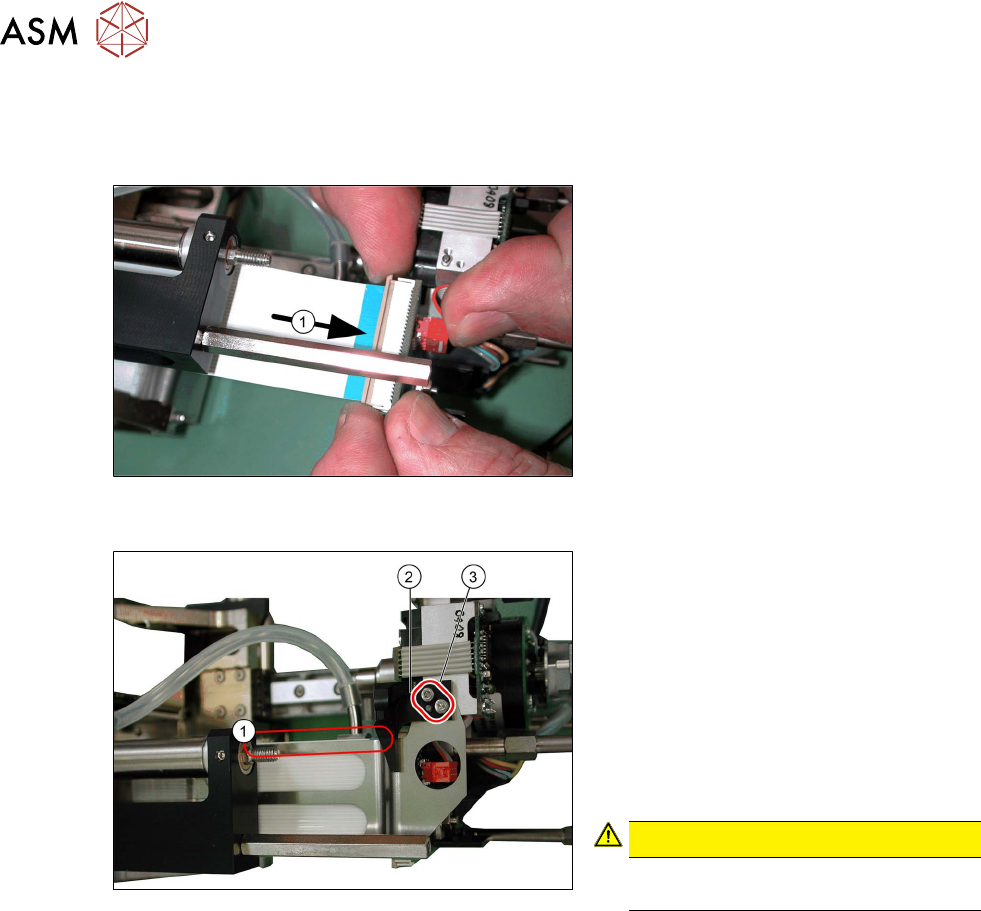

Abb.139: Steuerkabel anstecken (am Beispiel Twin /
TwinHF)
► Stecken Sie das Steuerkabels an der
Kraftmessplatine wieder an(1)
.
Abb.140: Flachbandleitblech und Anschlag für Rückholein-
heit montieren (am Beispiel Twin / TwinHF)
► Legen Sie das Flachbandleitblech auf
das Steuerkabel.
► Legen Sie den Anschlag(2) für die
Rückholeinheit auf das Flachbandleit-
blech.
► Setzen Sie die zwei Schrauben(3) in
den Anschlag für die Rückholeinheit
ein.
► Richten Sie das Flachbandleitblech auf
das Steuerkabel aus.
 VORSICHT!
Flachbandleitblech und Steuerkabel
müssen parallel verlaufen(1)!
.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
