4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
56 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

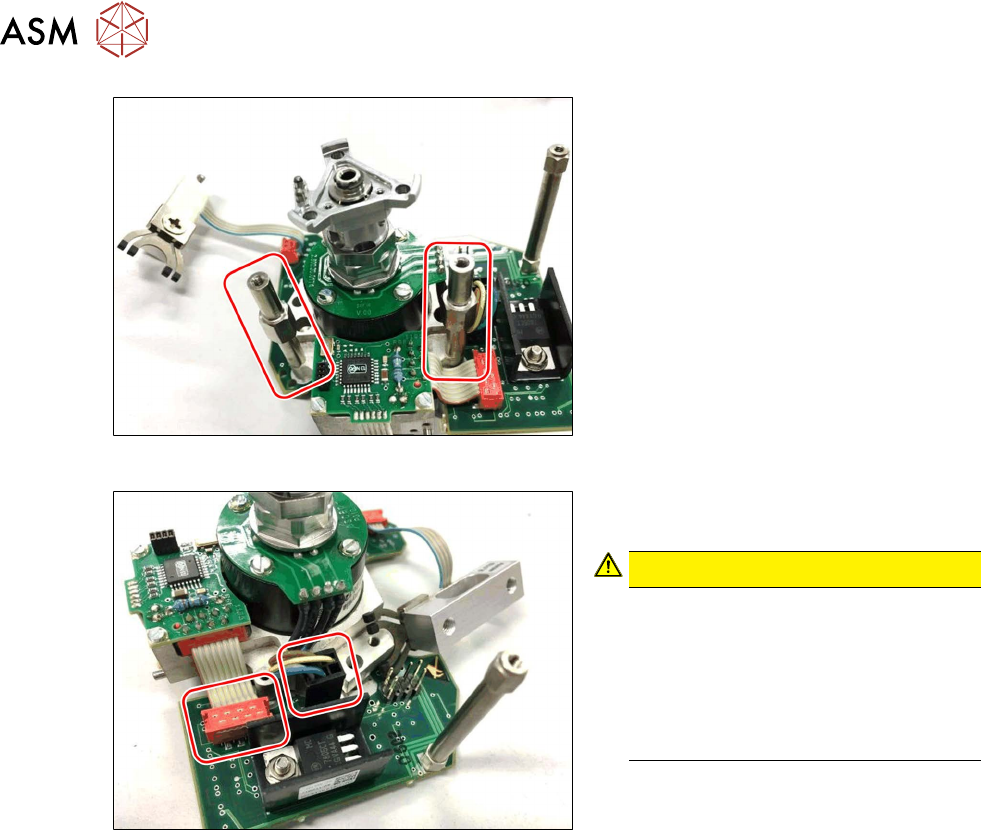

Abb.97: Abstandshalter
► Entfernen Sie die beiden
Abstandshalter.
Abb.98: Stecker
► Stecken Sie Inkrementalgeber und
D‑Achs-Motor ab.
VORSICHT!
D‑Achs-Verbindung nicht beschä-
digen!
Der Stecker des D‑Achs-Kabels kann
leicht beschädigt werden.
Ziehen Sie den Stecker vorsichtig ab.
Die Lötpunkte können leicht beschä-
digt werden.
.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 57

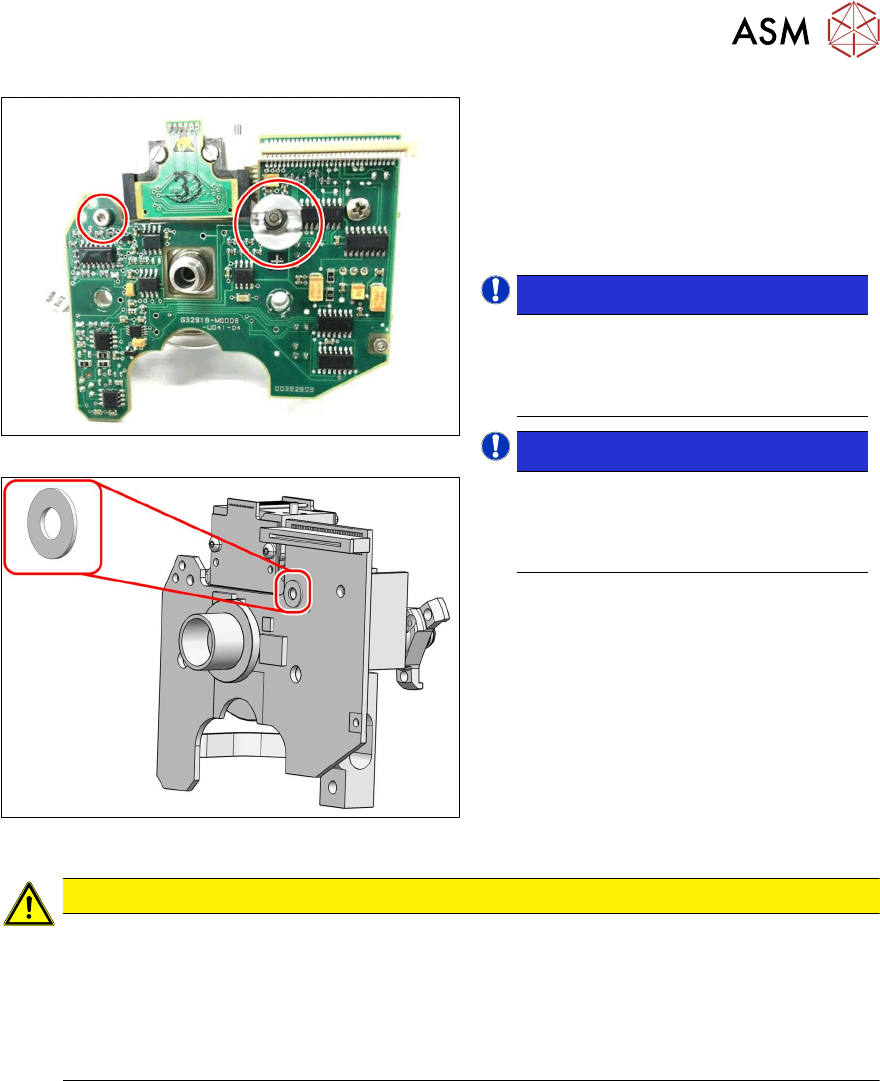

Abb.99: Kraftmesseinheit Befestigungsschrauben
Abb.100: Beilagscheibe
► Halten Sie die Dreheinheit fest.
► Entfernen Sie die linke Schraube.
► Entfernen Sie die rechte Schraube in
der Rohrklemmung.
► Nehmen Sie die Kraftmesseinheit von
der Dreh- und Federeinheit ab.
HINWEIS!
Kunststoff-Beilagscheibe!
Achten Sie darauf die Beilagscheibe
aus Kunststoff nicht zu verlieren. Diese
befindet sich unter der Rohrklemmung.
.
HINWEIS!
Dritter Abstandshalter!
Demontieren Sie den dritten Abstands-
halter wenn die Kraftmesseinheit
getauscht wird.
.
VORSICHT
Inkrementalscheibe nicht beschädigen!
Die Inkrementalscheibe ist jetzt ungeschützt und kann leicht beschädigt oder verschmutzt
werden.
► Handhaben Sie die Dreh- und Federeinheit sehr vorsichtig damit die Inkremental-
scheibe nicht beschädigt wird.
► Halten Sie die Inkrementalscheibe sauber.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
58 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

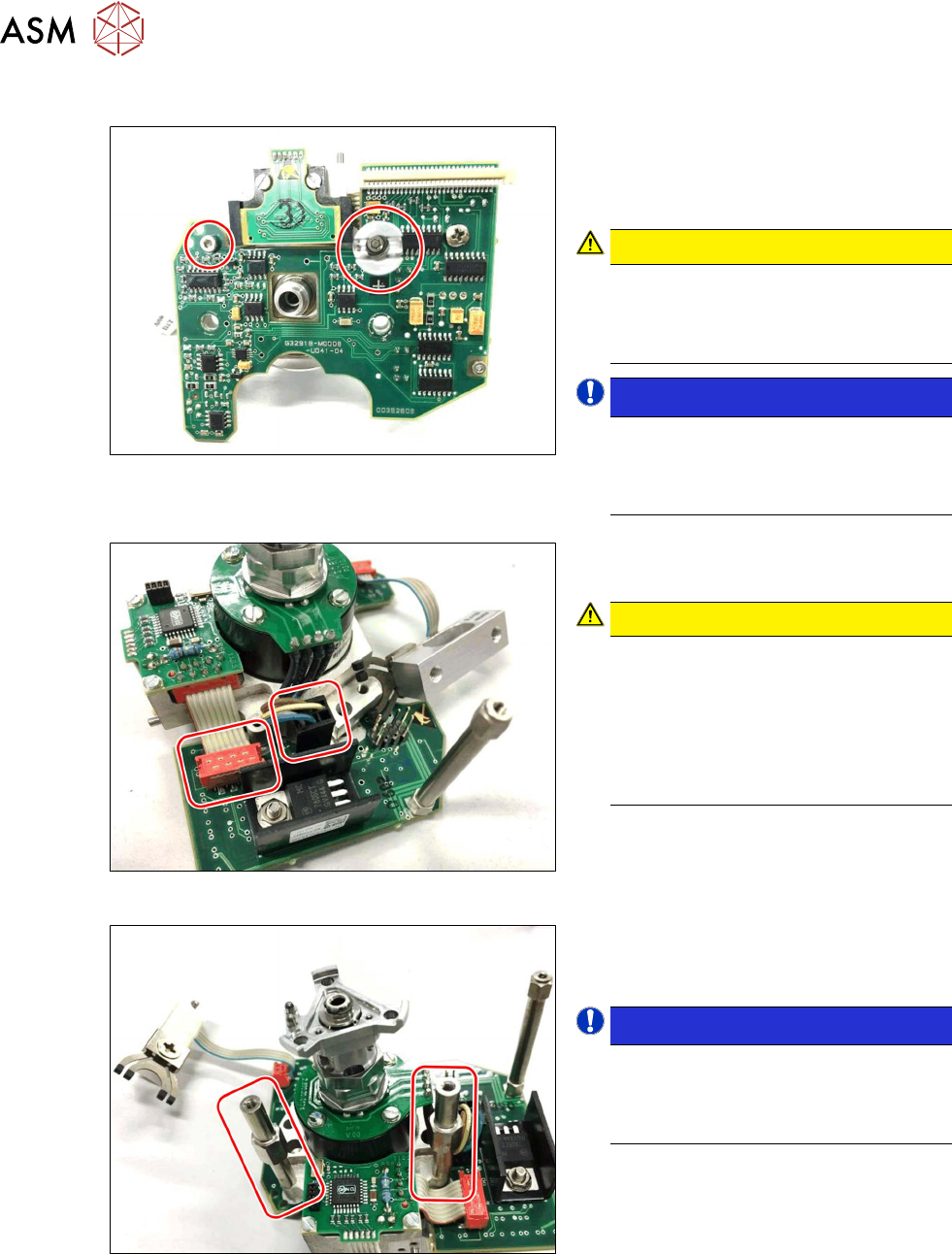

4.8.3 Montage
Abb.101: Kraftmesseinheit Befestigungsschrauben
► Befestigen Sie die Kraftmesseinheit an
der Dreh- und Federeinheit.
Ziehen Sie die beiden Befestigungs-
schrauben handfest an.
VORSICHT!
Kurzschlussgefahr!
Achten Sie darauf die Kunststoff-
Beilagscheibe unter der Halterung
Rohr einzusetzen.
.
HINWEIS!
Halterung Rohr!
Richten Sie den Schlitz in der Halte-
rung Rohr parallel zum Rand der Lei-
terplatte aus.
.
Abb.102: Stecker
► Stecken Sie den Inkrementalgeber und
den D‑Achs-Motor an.
VORSICHT!
D-Achs-Verbindung nicht beschä-
digen!
Der Stecker des D-Achs-Kabels kann
leicht beschädigt werden.
Stecken Sie den Stecker vorsichtig
ein. Die Lötpunkte können leicht
beschädigt werden.
.
Abb.103: Abstandshalter
► Montieren Sie die beiden Abstandshal-
ter mit der kurzen Seite nach oben und
ziehen Sie diese handfest an.
HINWEIS!
Dritter Abstandshalter!
Wenn die Kraftmesseinheit getauscht
wird, dann montieren Sie den dritten
Abstandshalter.
.
