4 Pneumatik und Druckregelventil (DRV)
4.7 Pneumatik-Drehversorgung tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 47
4.7 Pneumatik-Drehversorgung tauschen
Teile
●
Pneumatik-Drehversorgung [03004609Sxx] inkl. Schlauch und Schrauben (passend für alle
Twin-Typen)
●
Dichtung Kugelrastschnittstelle P&P-Modul [03020698‑xx] (passend für alle Twin-Typen)
Die Dichtung ist beim Tausch der Pneumatik ebenfalls auszutauschen, da sie das Röhrchen
der Drehversorgung mittig zur Kugelrastschnittstelle hält.
Übersicht
Abb.71: Pneumatik-Drehversorgung
1. Pneumatik-Drehversorgung
[03004609‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie den Puffer.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Demontieren Sie die Kugelrastschnittstelle.
4.6 "Kugelrastschnittstelle/Dichtung tauschen" [}43]
Abb.72: Schlauch abziehen
► Ziehen Sie den kurzen Schlauch vom
Rohrbogen ab.
4 Pneumatik und Druckregelventil (DRV)
4.7 Pneumatik-Drehversorgung tauschen
48 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Abb.73: Pneumatik-Drehversorgung herausnehmen
► Ziehen Sie die Pneumatik-Drehversor-
gung aus der DP-Einheit heraus.
Einbau
Abb.74: Sitz der Pneumatik-Drehversorgung reinigen 1
► Reinigen Sie innen die Welle der DP-
Station mit in Isopropanol getränkten
Reinigungsstäbchen.
Die Reinigung muss von beiden Seiten
erfolgen, da das Stäbchen von einer
Seite nicht vollständig in die Führung
reicht.
Abb.75: Reinigen der Pneumatik-Drehversorgung
► Reinigen Sie die Welle der Pneumatik-
Drehversorgung.
4 Pneumatik und Druckregelventil (DRV)
4.7 Pneumatik-Drehversorgung tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 49

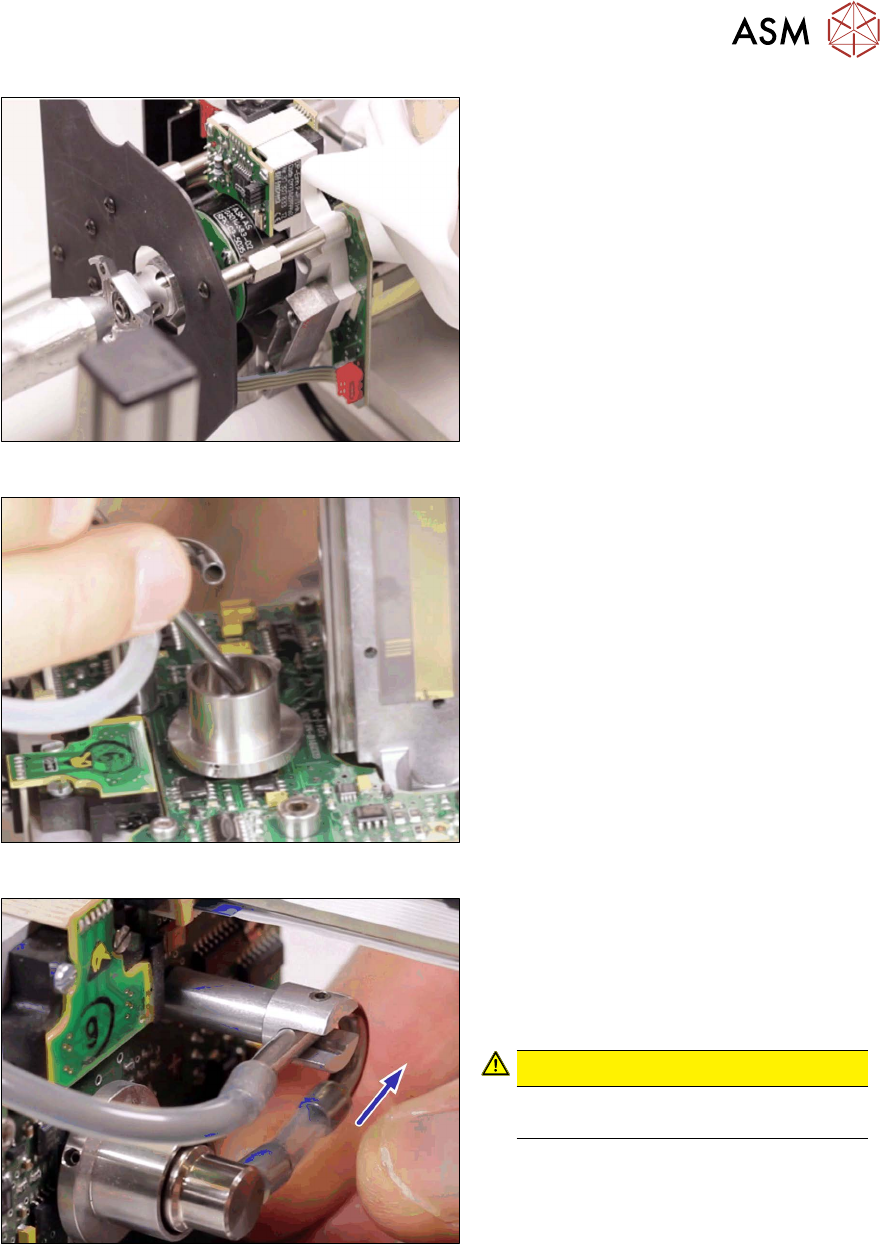

Abb.76: Sitz der Pneumatik-Drehversorgung reinigen 2
► Reinigen Sie den Sitz mit Druckluft.
Decken Sie dabei den Ausgang auf der
anderen Seite ab.
Abb.77: Pneumatik-Drehversorgung einsetzen
► Setzen Sie die neue Pneumatik-Dreh-
versorgung in den Sitz.
Abb.78: Silikonschlauch 4,5x2,5x26
► Stecken Sie den Schlauch von der
Pneumatik-Drehversorgung auf den
Rohrbogen auf. Stecken Sie den
Schlauch so an, so dass keine Span-
nung auf die Pneumatik-Drehversor-
gung ausgeübt wird.
VORSICHT!
Der neue Schlauch muss absolut ver-
drehfrei aufgesteckt werden!
.
