5 Platinen und Kabel
5.7 Zugentlastung Z-Geber Twin tauschen
80 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
5.7 Zugentlastung Z-Geber Twin tauschen
Teile
Zugentlastung Z-Geber Twin [03098048‑xx] (passend für alle Twin-Typen)
Übersicht

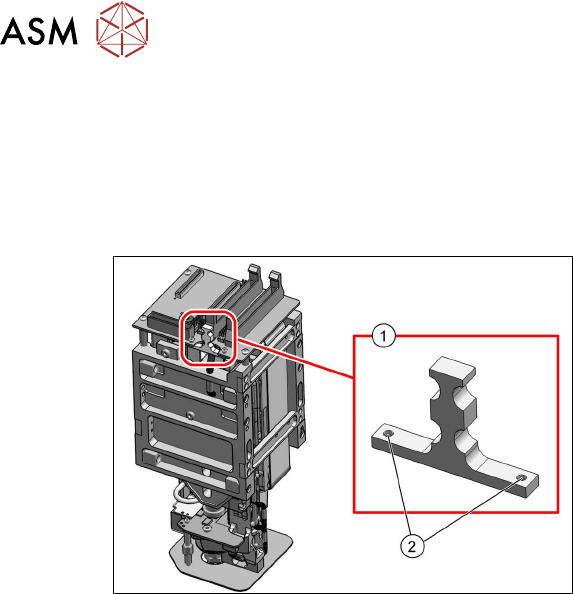

Abb.142: Zugentlastung Z-Geber Twin [03098048‑xx] (am
Beispiel Twin VHF)
1. Zugentlastung Z-Geber Twin
[03098048‑xx]
2. Zwei Befestigungsschrauben der Zug-
entlastung
Vorbereitung
Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
Entfernen Sie den Kabelbinder an der Zugentlastung.
Entfernen Sie die beiden Befestigungsschrauben der Zugentlastung und nehmen Sie die Zug-
entlastung ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
6 Parameter und Kalibrierung
6.1 Parameter und Kalibrierung SW7xx.x
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 81
6 Parameter und Kalibrierung
6.1 Parameter und Kalibrierung SW7xx.x
Für die Kalibrierung mit SW7xx.x lesen Sie den entsprechenden Abschnitt in den Job-Cards
Ihrer Maschine bzw. die Kalibrieranleitung soweit vorhanden.
6.2 Parameter und Kalibrierung SW6xx.x
6.2.1 Übersicht: Kalibrierschritte und Parameter
Voraussetzung: Twin-Modul ist montiert und elek-
trisch und pneumatisch angeschlossen.
Maschine einschalten und SITEST starten Hinweis: Keinen Referenzlauf starten
Parameter für die Kraftsensor, Federvorspannung
und evtl. Standardwerte für die Z‑Achse (max./
min. Verfahrbereich und Nullpunktkorrektur)
Nullpunktkorrektur DP-Achse eingeben.
Starten des Referenzlaufs DP‑Achse
Kalibrieren der DP‑Achse
Abgleich des Vakuumregelsystems im Menü
Kopfplatine → Nullabgleich Druckregler
Voraussetzung für weiteres Kali-
brieren: Gesamtreferenzlauf
Überprüfung des Nullabgleichs im Menü Kopfpla-
tine → Druck messen
Vakuum geschlossen kalibrieren im Menü Twin-
Head → Kalibrierfunktionen
Überprüfung des Blasdrucks und der Dichtheit
des Vakuumsystems im Menü TwinHead →
Kopfplatine
Kalibrieren TwinHead und Pipettenwechsler im
Hauptmenü SITEST →
Alle Köpfe und Kameras
(Nur Twin-Modul 1)
Hinweis: Beim Pipettenwechsler muss
die erste Garage leer sein und der
Füllstandslevel angepasst werden.
HINWEIS
Erstinbetriebnahme, Modultausch
Diese Arbeitsschritte sind bei der Erstinbetriebnahme sowie nach einem Modultausch
durchzuführen. Die detaillierte Beschreibung erfolgt auf den folgenden Seiten.
6 Parameter und Kalibrierung
6.2 Parameter und Kalibrierung SW6xx.x
82 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
6.2.2 Parameter TwinHead
Abb.143: Aufkleber mit D‑Achs-Korrekturwert und Parame-
tern für das Twin-Modul
An jedem Twin-Modul befindet sich ein Auf-
kleber mit Korrekturwerten. Diese Korrektur-
werte müssen bei der Erstinbetriebnahme
oder nach einem Tausch des Twin-Moduls
in SITEST eingetragen werden:
1. Sensor (Parameter für die DMS-Strei-
fen)
2. Feder (Federvorspannung)
3. dp (Nullpunktkorrekturwert D‑Achse)
Parameter Kraftsensor und Federvorspannung
Starten Sie SITEST .
Wählen Sie die Schaltfläche .
Wählen Sie die Schaltfläche .
Wählen Sie das Twin-Modul .
Aktivieren Sie die Checkbox Z-Achse.
Wählen Sie das Menü Parameter... und geben Sie die folgende Werte ein:
Kraftsensor Abgleichwert in [mV/V]
Dieser Wert ist stets kleiner als 3.0 [mV/V]
Federvorspannung in [mN]
Dieser Wert liegt zwischen 300 und 700 [mN]
Werden diese Werte nicht korrekt nach den Angaben auf dem Twin-Modul im SITEST eingegeben
ist die Ermittlung der Bestückkraft zwischen 1bis 15N nicht korrekt.
VORSICHT
Einstellschraube, Federvorspannung
Die Einstellschraube (Feingewinde) für die Federvorspannung darf auf keinen Fall verstellt
werden!
Die Federvorspannung kann zurzeit nicht vor Ort beim Kunden ermittelt werden, so dass
der Bestückkopf getauscht werden muss.
