4 Pneumatik und Druckregelventil (DRV) 4.3 Abgleich des digitalen DRV 32 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 4.3.2 Vakuum geschlossen kalibrieren HINWEIS Ab SW706 wird diese Funktion bei d…
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 31
4.3 Abgleich des digitalen DRV
Das digitale DRV ist Bestandteil des Bestückkopfes und erzeugt das Vakuum und die Blasluft für
den Abhol- und Bestückvorgang. Der Nullabgleich des digitalen DRV muss bei der Erstinbetrieb-
nahme beim Kunden und nach dem Tauschen des digitalen DRV oder des Bestückkopfes über-
prüft und gegebenenfalls neu abgeglichen werden.
Durch den Nullabgleich wird das Druckregelventil auf den Umgebungsdruck abgeglichen.
4.3.1 Nullabgleich des Druckregelventils
HINWEIS
Ab SW706 wird diese Funktion bei der automatischen Kalibrierung des Twin mit ausgeführt.
Abb.35: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Service
(Kunde).
ð Der Button wird sichtbar.
Abb.36: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche
.
► Wählen Sie den Bestückkopf.
Abb.37: Menü Vakuumfunktionen
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Erweitert.
► Wählen Sie die Schaltfläche Drucknull-
punkt einstellen für das entsprechende
Segment
(Twin-Modul).
► Folgen Sie den weiteren Anweisungen auf
dem Bildschirm.
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
32 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

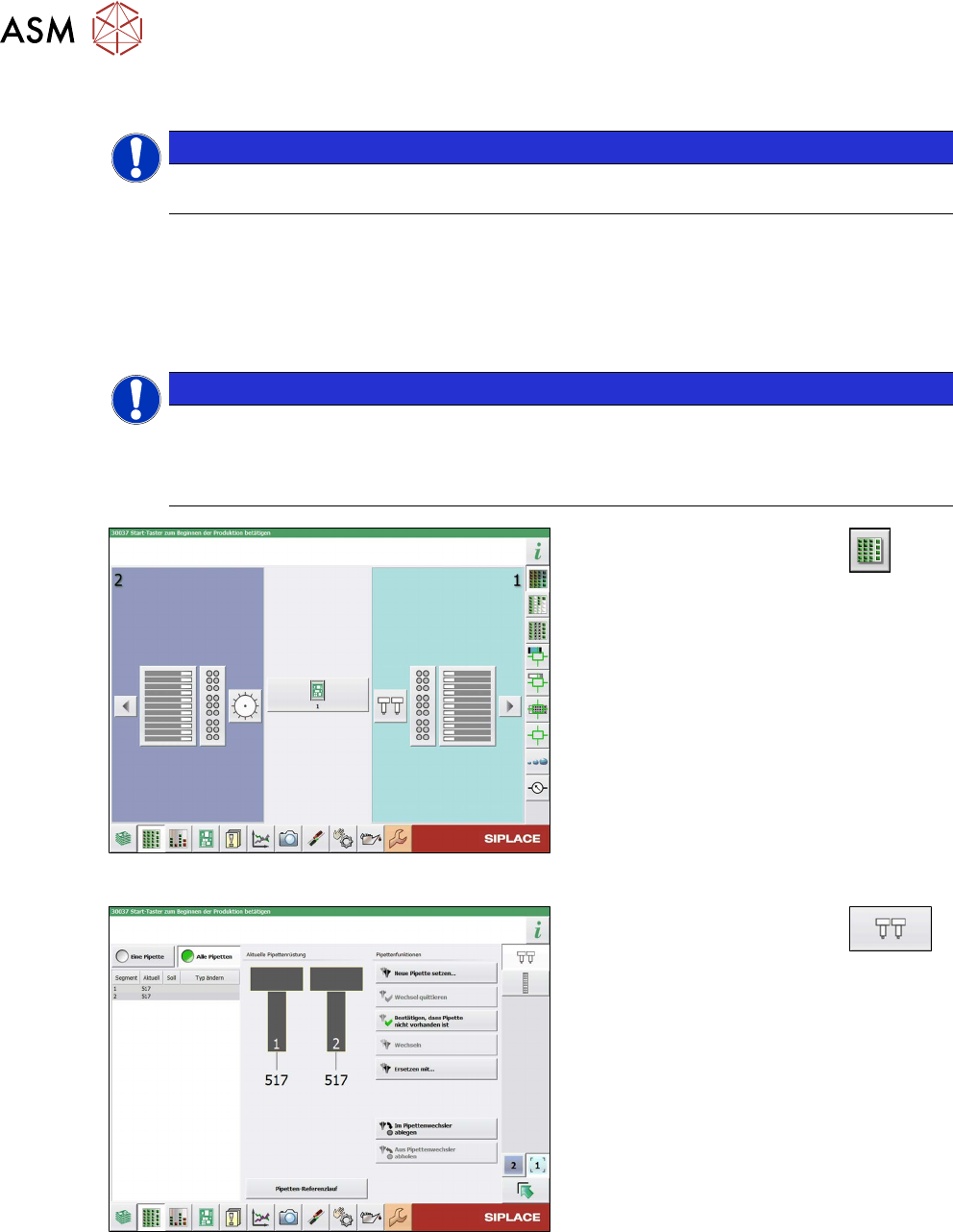

4.3.2 Vakuum geschlossen kalibrieren
HINWEIS
Ab SW706 wird diese Funktion bei der Automatischen Kalibrierung des Twin Heads ausge-
führt.
Werkzeug
●
Pipette 518
Kalibrierung
► Holen Sie die Pipetten vom Pipettenwechsler ab.
HINWEIS
Pipetten anstecken
Im Falle von Problemen beim Abholen der Pipetten setzen Sie die Kalibrierpipette von
Hand an die Pinole. Beachten Sie dabei, dass die beiden Passstifte der Pinole korrekt in
die Pipette eingreifen.
Abb.38: Menü Förderer, Bauelemente und Pipetten
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.39: Menü Pipettenkonfiguration
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche Neue
Pipette setzen....
► Wählen Sie die Kalibrierpipette aus und
dann die Schaltfläche OK
.
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 33

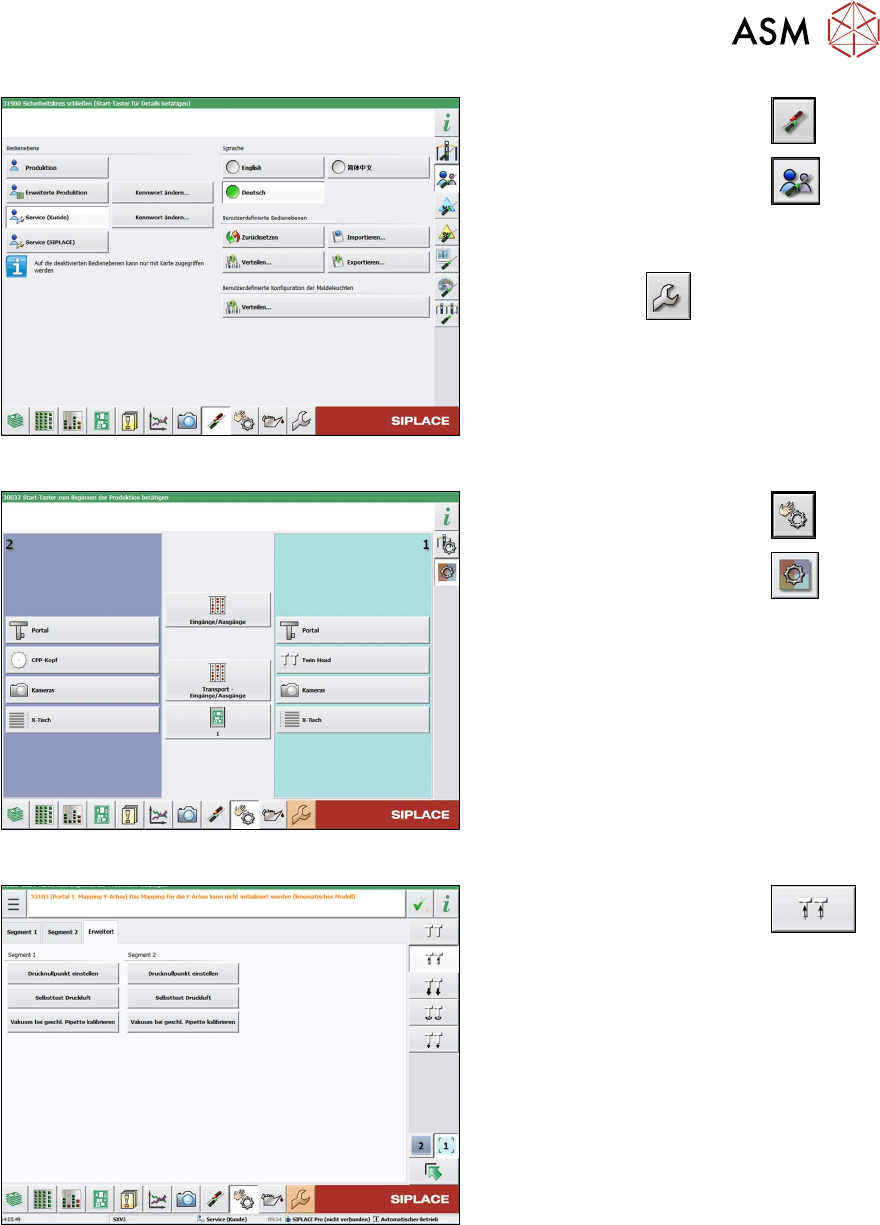

Abb.40: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.41: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche .
► Wählen Sie den Bestückkopf.
Abb.42: Vakuumfunktionen - Erweitert (SW713)
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Erweitert.
► Wählen Sie die Schaltfläche Vakuum
bei geschl. Pipette kalibrieren für das
entsprechende Segment (Twin-Modul).
