5 Platinen und Kabel 5.2 Übertragen der kopfspezifischen Daten 72 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 5.2 Übertragen der kopfspezifischen Daten VORSICHT Übertragungsrichtung beachten! Nach…

5 Platinen und Kabel

5.1 Kopf-Hauptplatine tauschen

Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 71

Zu (2) LEDs (Beschreibungsfolge abwärts)

LED Farbe Beschreibung

D8 grün Aus – die Rückholeinheit wird ausgefahren – die LED leuchtet kurz

auf

D7 KLEMM grün An - Anzeige, dass der Rückholzylinder nach unten ausgefahren ist.

D6 BERO grün Aus - ohne Funktion (früher: Bero Z-Achse oben)

D1 DRUCK gelb Aus - ohne Funktion (Z-Druck)

D2 KLEMM gelb An – Klemmung Z-Achse

Aus – Rückholeinheit in "Oben-Position"

V2/V_SP grün Zeigt die Spannungsversorgung 15V für die Spursignale D-Achse.

Aus – bei Jumperstellung ON und alter Kraftmessplatine.

An – Bei TwinHead mit neuer Kraftmessplatine werden die 15V auf

der Kopf-Hauptplatine geregelt, d.h. der Jumper muss auf OFF ste-

hen und die LED ist an.

V3 15V_ grün An – 15V für die Spursignale D-Achse

V1 TEMP grün An - Temperatur Z-Achsmotor ist in Ordnung

D14 ALARM rot Aus – Alarmausgang für den Vakuumgenerator

An – Vakuumgenerator defekt

D9 DRUCK grün Aus – ohne Funktion (Z-Druck)

D10 24V+ grün An – 24V für Vakuumgenerator in Ordnung

5 Platinen und Kabel

5.2 Übertragen der kopfspezifischen Daten

72 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

5.2 Übertragen der kopfspezifischen Daten

VORSICHT

Übertragungsrichtung beachten!

Nach dem Tausch des DRV müssen die gültigen Maschinendaten von der Maschine auf

die neue Baugruppe übertragen werden.

Nur nach dem Tausch des ganzen Moduls müssen die Daten vom Kopf in die Maschine

übertragen werden.

ü Die entsprechenden Schaltflächen liegen dicht beieinander, so dass per Touch-

Screen versehentlich eine falsche Eingabe möglich ist!

► Betätigen Sie unbedingt die richtige Pfeiltaste. Vorsichtshalber sollte die Schaltfläche

mit dem Mauszeiger ausgewählt werden.

ð Nachfolgend wird die Übertragung von der Maschine auf die Baugruppe gezeigt.

► Ab Softwareversion 601 lesen Sie den Abschnitt Übertragen der kopfspezifischen Daten

(abSW601).

► Ab Softwareversion 701 lesen Sie den Abschnitt Übertragen der kopfspezifischen Daten (ab

SW701).

5.2.1 Übertragen der kopfspezifischen Daten (abSW601)

► Wählen Sie das Menü Optionen → Bedienebene….

► Wechseln Sie in die Bedienebene Servicetechniker und wählen Sie OK.

► Starten Sie SITEST .

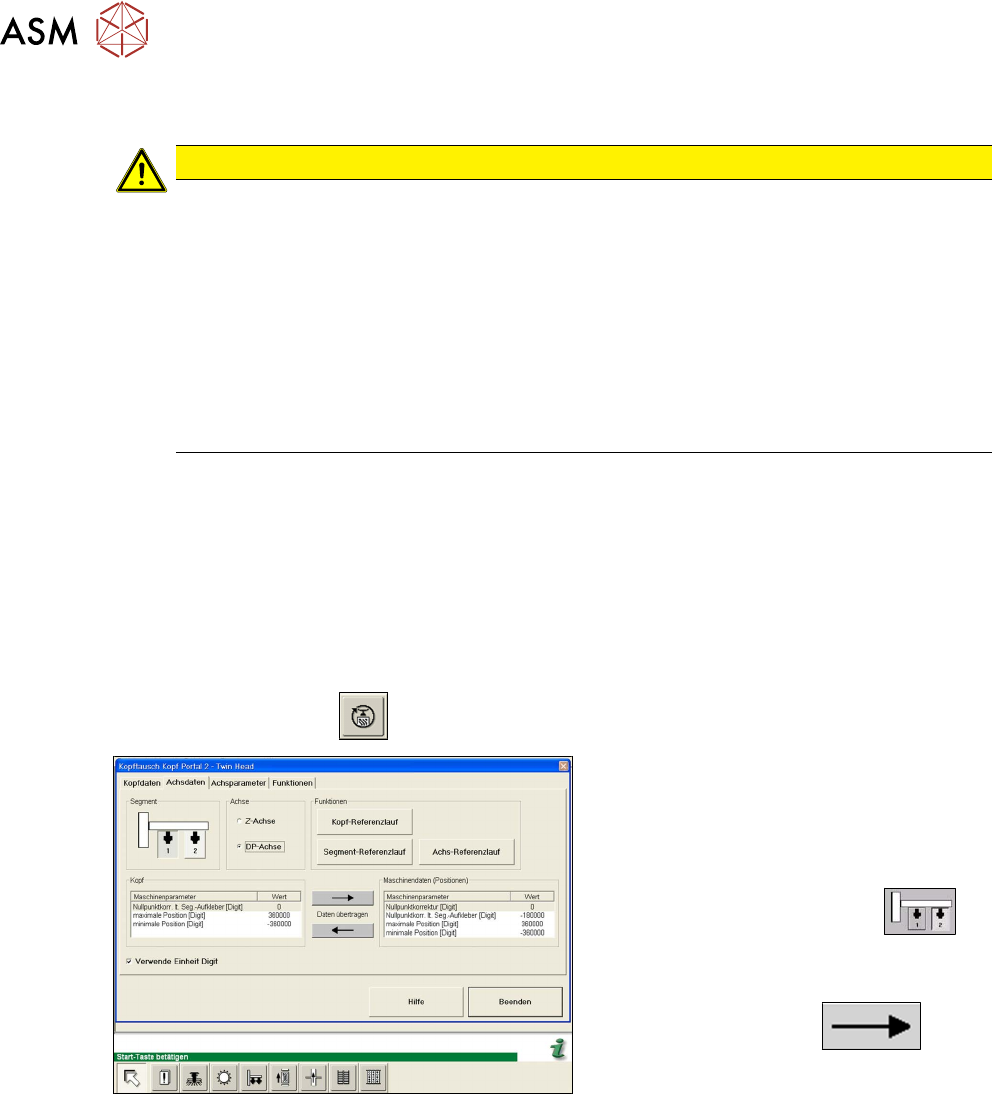

Abb.130: Übertragen der DP-Achs-Daten

► Wählen Sie das Menü Einstellun-

gen:Kopftausch:Kopf Portal des

entsprechenden Portals.

► Wählen Sie nun die Registerkarte

Achsdaten.

► Wählen Sie das Twin-Modul .

► Wählen Sie die DP‑Achse.

► Übertragen Sie die Maschinendaten

über die Schaltfläche

vom

Kopf zu den Maschinendaten.

► Wählen Sie Beenden.

5 Platinen und Kabel

5.2 Übertragen der kopfspezifischen Daten

Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 73

5.2.2 Übertragen der kopfspezifischen Daten (ab SW701)

Nach dem hardwaremäßigen Kopftausch müssen die neuen Kopfdaten aus dem Kopf-EPROM der

Software bekannt gemacht werden:

► Schalten Sie die Maschine ein.

Abb.131: Bedienebene wählen

► Wählen Sie die Schaltfläche .

► Wechseln Sie in die Bedienebene Ser-

vice (Kunde).

ð Der Button wird sichtbar.

Abb.132: Menü Sensoren und Funktionen

► Wählen Sie die Schaltfläche

► Wählen Sie die Schaltfläche .

► Wählen Sie den Bestückkopf.

Abb.133: Nullpunktkorrektur-Daten

► Wählen Sie die Schaltfläche .

► Wechseln Sie zum Tab Nullpunktkor-

rektur-Daten(2).

Hier können die Achsdaten der Sternachse

aus dem Kopf-EPROM in die Maschinen-

daten geschrieben werden.

Je nach Kopftyp ist es auch andersherum

möglich, die Achsdaten der Drehachse aus

den Maschinendaten auf das Kopf-EPROM

zu schreiben.

► Wählen Sie im linken Bereich die Zeile

Nullpunktkorrektur

des entsprechen-

den Segments

(Twin-Moduls) aus.

► Wählen Sie die Schaltfläche um

den Wert aus dem Kopf-EPROM in die

Maschinendaten zu verschieben.

► Wählen Sie Kopf- und Maschinen-

daten schreiben.
