4 Pneumatik und Druckregelventil (DRV)
4.2 Druckregelventil (DRV) tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 29
Abb.30: Schlauch abziehen (am Beispiel Twin / Twin HF)
► Ziehen Sie den unteren Schlauch am
Präzisionsrohr ab.
Abb.31: Befestigungsschrauben DRV (am Beispiel Twin /
Twin HF)
► Entfernen Sie beide Befestigungs-
schrauben des DRV.
► Nur bei Twin / Twin HF:
Ziehen Sie das DRV abwärts um es an
der Kopf-Hauptplatine abzustecken.
Abb.32: DRV herausnehmen (am Beispiel Twin / Twin HF)
► Nur bei Twin / Twin HF:
Ziehen Sie das DRV zusammen mit
dem Luftfilter seitlich aus dem Kopf
heraus.
4 Pneumatik und Druckregelventil (DRV)
4.2 Druckregelventil (DRV) tauschen
30 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

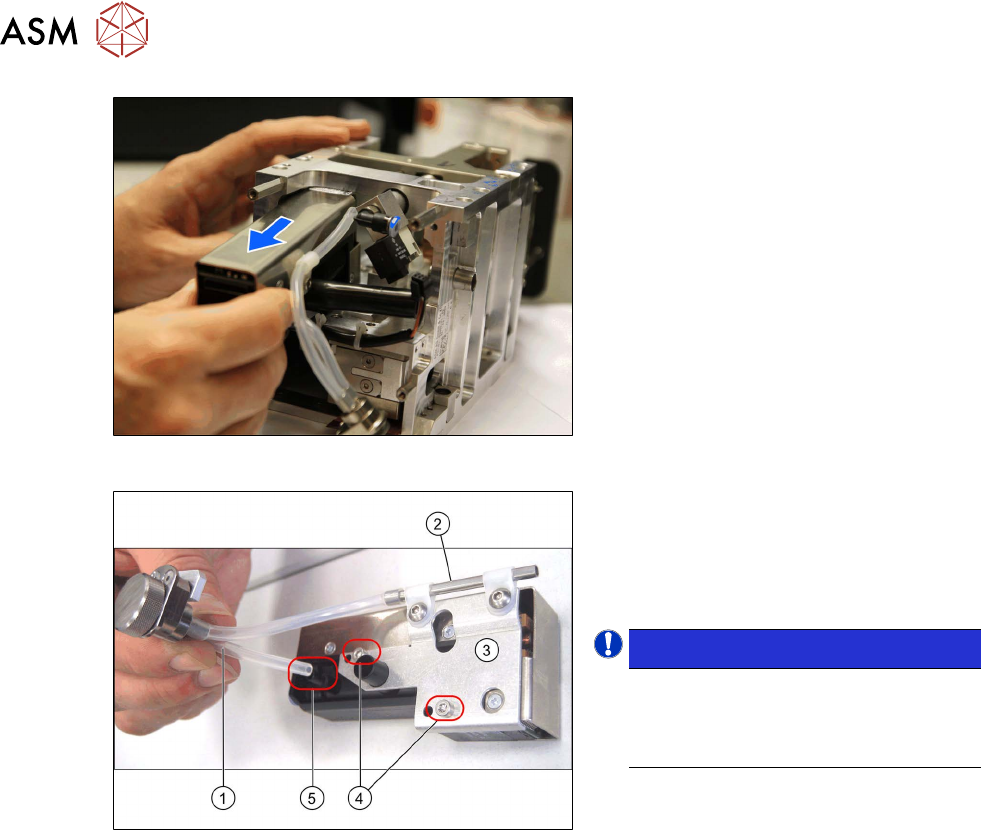

Abb.33: DRV herausnehmen (Twin VHF)
► Nur bei Twin VHF:
Ziehen Sie das DRV zusammen mit
dem Luftfilter nach oben aus dem Kopf
heraus.
Abb.34: Halterung und Luftfilter am DRV
► Ziehen Sie den Silikonschlauch(1) vom
Vakuumanschluss(5)
des DRV ab.
► Entfernen Sie die beiden Befestigungs-
schrauben(4)
der Halterung(3) für das
Präzisionsrohr(2)
vom DRV ab.
HINWEIS!
Diese Halterung für das digitale DRV
hat vier Befestigungsbohrungen, von
denen jeweils die beiden unteren(4)
benutzt werden.
.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Befestigen Sie die beiden Befestigungsschrauben der Halterung am DRV mit einem Drehmo-
ment von 0,6Nm.
► Sichern Sie die beiden Befestigungsschrauben des DRV am Kopf mit Loctite 243 und ziehen
Sie diese mit einem Drehmoment von 0,6Nm
an.
► Achten Sie darauf, dass sich die Schläuche des Luftfilters nicht kreuzen.
► Ziehen Sie den Deckel und die beiden Befestigungsschrauben des Luftfilters nur handfest
an.
► Beachten Sie auch die Einbauhinweise in folgenden Abschnitten:
5.1 "Kopf-Hauptplatine tauschen" [}65]
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Führen Sie einen Nullabgleich für das Druckregelventil durch.
Sehen Sie dazu auch...
2 4.1 "Luftfilter tauschen" [}25]
4 Pneumatik und Druckregelventil (DRV)
4.3 Abgleich des digitalen DRV
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 31
4.3 Abgleich des digitalen DRV
Das digitale DRV ist Bestandteil des Bestückkopfes und erzeugt das Vakuum und die Blasluft für
den Abhol- und Bestückvorgang. Der Nullabgleich des digitalen DRV muss bei der Erstinbetrieb-
nahme beim Kunden und nach dem Tauschen des digitalen DRV oder des Bestückkopfes über-
prüft und gegebenenfalls neu abgeglichen werden.
Durch den Nullabgleich wird das Druckregelventil auf den Umgebungsdruck abgeglichen.
4.3.1 Nullabgleich des Druckregelventils
HINWEIS
Ab SW706 wird diese Funktion bei der automatischen Kalibrierung des Twin mit ausgeführt.

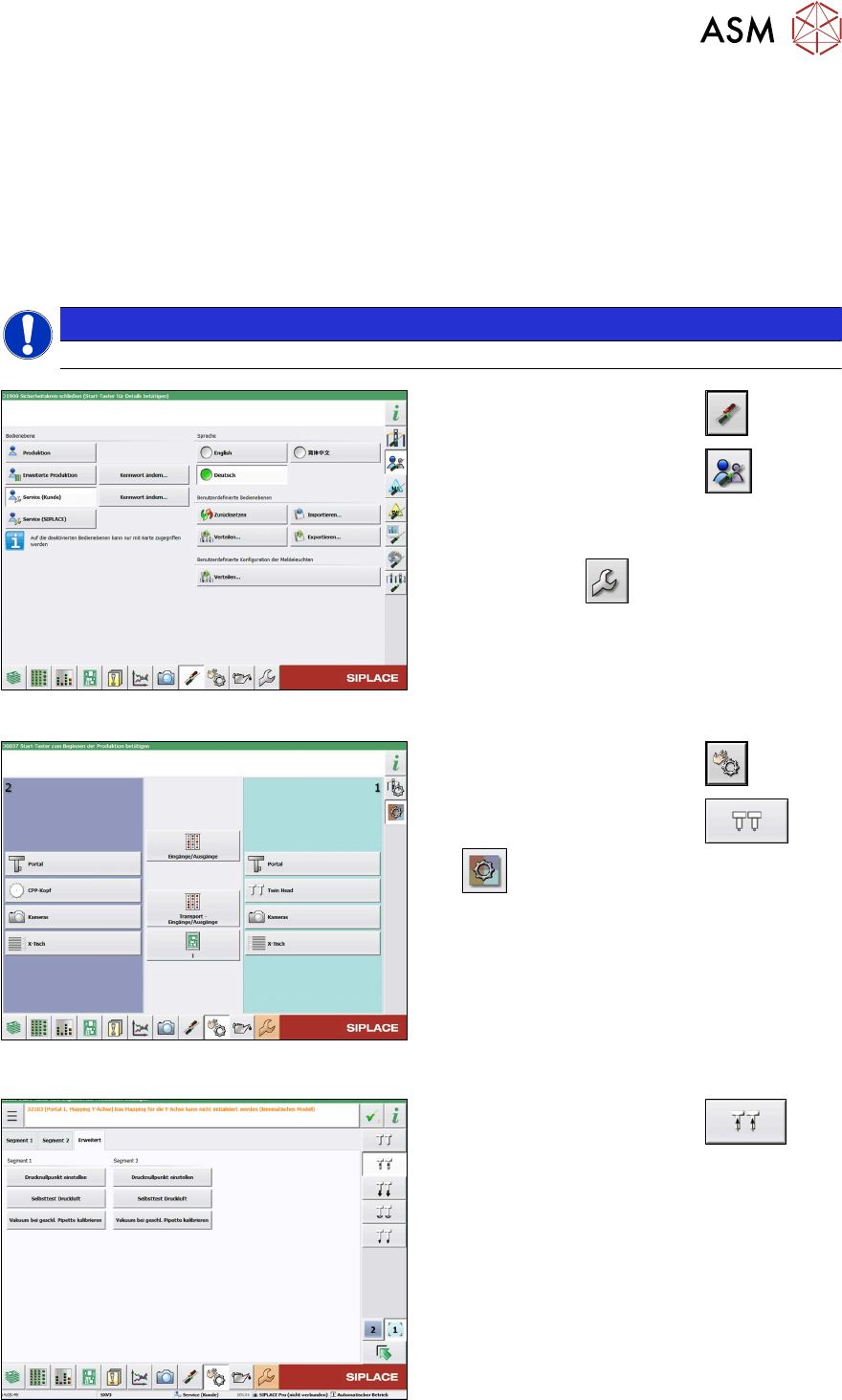

Abb.35: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Service
(Kunde).
ð Der Button wird sichtbar.
Abb.36: Menü Sensoren und Funktionen
► Wählen Sie die Schaltfläche
► Wählen Sie die Schaltfläche
.
► Wählen Sie den Bestückkopf.
Abb.37: Menü Vakuumfunktionen
► Wählen Sie die Schaltfläche .
► Wechseln Sie zum Tab Erweitert.
► Wählen Sie die Schaltfläche Drucknull-
punkt einstellen für das entsprechende
Segment
(Twin-Modul).
► Folgen Sie den weiteren Anweisungen auf
dem Bildschirm.
