5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 65
5 Platinen und Kabel
Sehen Sie dazu auch...
2 3.3 "Schlauch- und Flachbandführung tauschen (nur Twin VHF)" [}23]
5.1 Kopf-Hauptplatine tauschen
Teile
Wählen Sie das benötigte Ersatzteil:
Kopf-Typ Ersatzteil
Twin VHF-Modul [03096701‑xx] Kopf-Hauptplatine VHF-Twin [03104106‑xx]
Kopf-Hauptplatine P&P-Kopf [00352833‑xx]
Pick&Place-Modul High-Force R2
[03097486‑xx]
Kopf-Hauptplatine P&P-Kopf [00352833‑xx]
Pick&Place-Modul THK R2 [03097485‑xx]
Übersicht

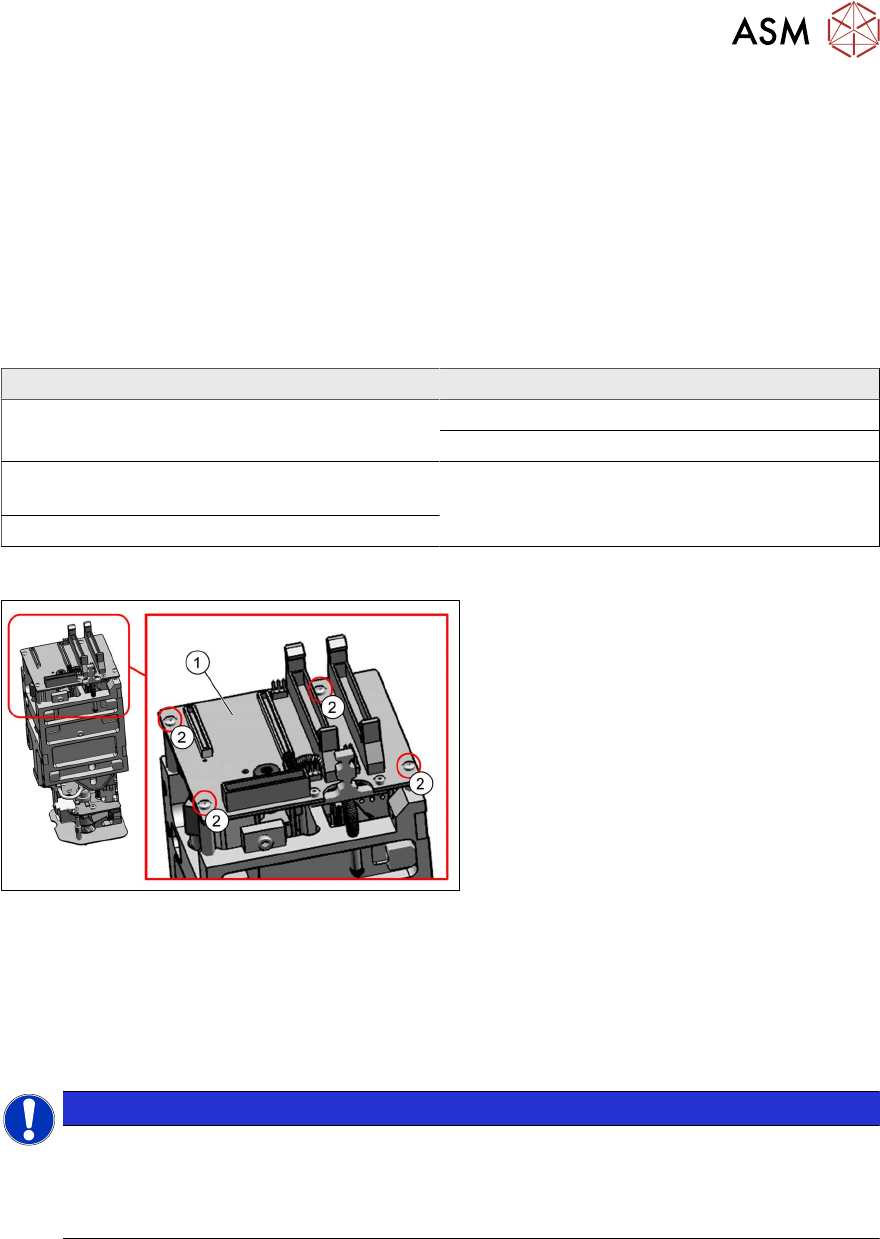

Abb.120: Kopf-Hauptplatine (am Beispiel Twin VHF)
1. Kopf-Hauptplatine
2. Vier Befestigungsschrauben mit Ab-
standshülsen unter der Platine
Weitere Informationen zur Kopf-Hauptplatine
finden Sie in Abschnitt 5.1.1
"Kopf-Hauptpla-
tine C600" [}69].
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
HINWEIS
Steckerverbindungen
Es werden im Verlauf des Austausches einige Steckerverbindungen gelöst.
► Markieren Sie sich deren Positionen, so dass Sie diese später wieder eindeutig zuord-
nen können.
► Nur am Twin VHF:
Demontieren Sie den Flachbandhalter.
Das Verbindungskabel zur DP-Einheit ist an der Unterseite der Kopf-Hauptplatine angesteckt.
Sie müssen daher den Flachbandhalter abnehmen, um die Platine anheben zu können.
Ansonsten kann das Kabel beschädigt werden.
5.4 "Flachbandhalter Twin VHF tauschen (nur Twin VHF)" [}75]
► Demontieren Sie die Zugentlastung.
5.7 "Zugentlastung Z-Geber Twin tauschen" [}80]
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
66 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
► Lockern Sie die Befestigungsschrauben des DRV und ziehen Sie dieses nach unten. Dadurch
wird der Stecker vom DRV zur Kopf-Hauptplatine gelöst.
4.2 "Druckregelventil (DRV) tauschen" [}27]
► Stecken Sie alle elektrischen Verbindungen der Kopf-Hauptplatine ab. Markieren Sie sich ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
– ZweiStecker der Flachbandkabel vom Twin-Modul zum Portal
– Ein Stecker für den Rückholzylinder
– Ein Stecker für den Inkrementalgeber Z‑Achse (inkl. Zugentlastung)
Abb.121: Befestigungsschrauben
► Nur Twin / Twin HF:
Entfernen Sie die vier Befestigungs-
schrauben(1)
.
Achten Sie dabei auf die vier Abstands-
hülsen(2)
unter der Platine. Sie kön-
nen diese ggf. mit einem kleinen Inbus-
schlüssel halten und herausziehen.
Abb.122: Befestigungsschrauben der Kopf-Hauptplatine
► Nur Twin VHF:
Entfernen Sie die vier Befestigungs-
schrauben(1)
.
Abb.123: Befestigungsschrauben der Kopf-Hauptplatine
(am Beispiel Twin VHF)
► Ziehen Sie die Kopf-Hauptplatine vor-
sichtig ab. Der Versorgungsstecker des
festgeschraubten Vakuumerzeugers
wird dabei abgesteckt.
Achten Sie auf die Steuerkabel an der
Unterseite (s.u.).
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 67
Abb.124: Steuerkabel abstecken (am Beispiel Twin/Twin
HF)
► Entriegeln Sie die Steckerverriegelung
der Steuerkabel(1)
.
► (2) Hebeln Sie die Steckerverriegelung
ggf. sehr vorsichtig
mit einem Schrau-
bendreher heraus.
Bei falscher Handhabung kann es zum
Bruch des Kabelklemmers kommen.
Einbau
Abb.125: Steuerkabel anstecken (am Beispiel Twin/Twin
HF)
► Stecken Sie das neue Steuerkabel an
der Kopf-Hauptplatine an.
Ziehen Sie dazu die Steckerverriege-
lung nach oben oder legen Sie eine
neue Steckerverriegelung ein.
Stecken Sie das Steuerkabel soweit
ein, bis die Kontaktierung vollständig
eingeführt ist.
HINWEIS
Steckerverriegelung
Beachten Sie dabei die korrekte Einbaulage des Steuerkabels.
Drücken Sie die Steckerverriegelung vorsichtig ein.
Die Steckerverriegelung darf in der Mitte nicht hochstehen.
Der Verriegelungsbügel muss gerade aufgesteckt werden und fest eingerastet sein. Bei
schrägem Aufstecken besteht die Gefahr, dass der Verriegelungsbügel bricht.
► Ersatzteile:
Bei Beschädigung des Kabels siehe 5.5
"Steuerkabel tauschen" [}76]
Bei Beschädigung des Bügels: Verriegelungsbügel SAMTEC [03104052‑xx]
► Drücken Sie die beiden Arretierungshebel nach unten. Das Steuerkabel muss nun fest im Ste-
cker sitzen.
► Schieben Sie das DRV nach oben und ziehen Sie die Befestigungsschrauben wieder fest.
