4 Pneumatik und Druckregelventil (DRV) 4.7 Pneumatik-Drehversorgung tauschen Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 47 4.7 Pneumatik-Drehversorgung tauschen Teile ● Pneumatik-Drehversorgung […
4 Pneumatik und Druckregelventil (DRV)
4.6 Kugelrastschnittstelle/Dichtung tauschen
46 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

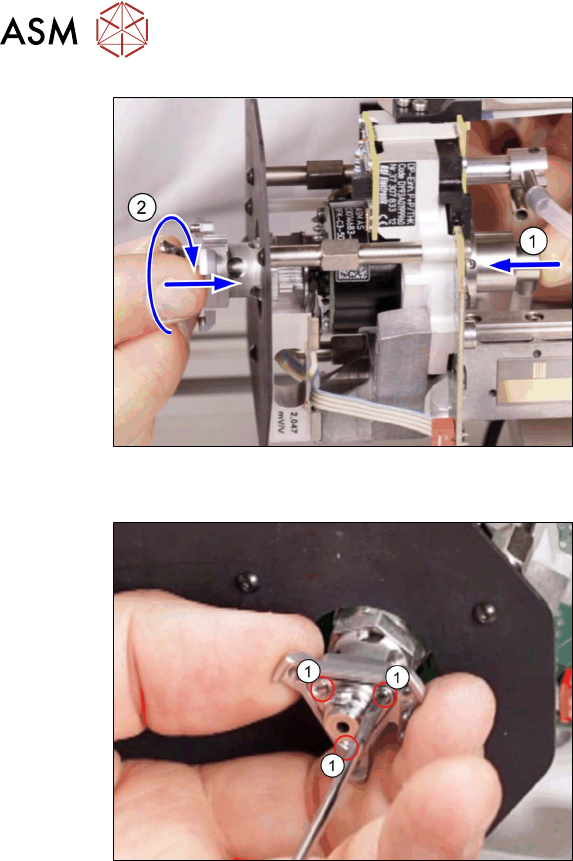

Abb.69: Kugelrastschnittstelle positionieren (am Beispiel
Twin / Twin HF)
► Halten Sie die Pneumatik-Drehversor-
gung(1)
fest in Position, während Sie
die Kugelrastschnittstelle mit einer
Drehbewegung(2)
auf das Rohr
drücken.
Abb.70: Kugelrastschnittstelle befestigen (am Beispiel
Twin / Twin HF)
► Befestigen Sie die Kugelrastschnitt-
stelle mit drei Schrauben(1)
(handfest).
► Montieren Sie den Puffer.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem
folgende Hinweise:
► Prüfen Sie nach dem Einbau des Rohrbogens Version 1 die Pneumatik-Drehversorgung auf
Mittigkeit.
4.4.1.1
"Tausch bei Rohrbogen-Version 1" [}38]
4 Pneumatik und Druckregelventil (DRV)
4.7 Pneumatik-Drehversorgung tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 47
4.7 Pneumatik-Drehversorgung tauschen
Teile
●
Pneumatik-Drehversorgung [03004609Sxx] inkl. Schlauch und Schrauben (passend für alle
Twin-Typen)
●
Dichtung Kugelrastschnittstelle P&P-Modul [03020698‑xx] (passend für alle Twin-Typen)
Die Dichtung ist beim Tausch der Pneumatik ebenfalls auszutauschen, da sie das Röhrchen
der Drehversorgung mittig zur Kugelrastschnittstelle hält.
Übersicht

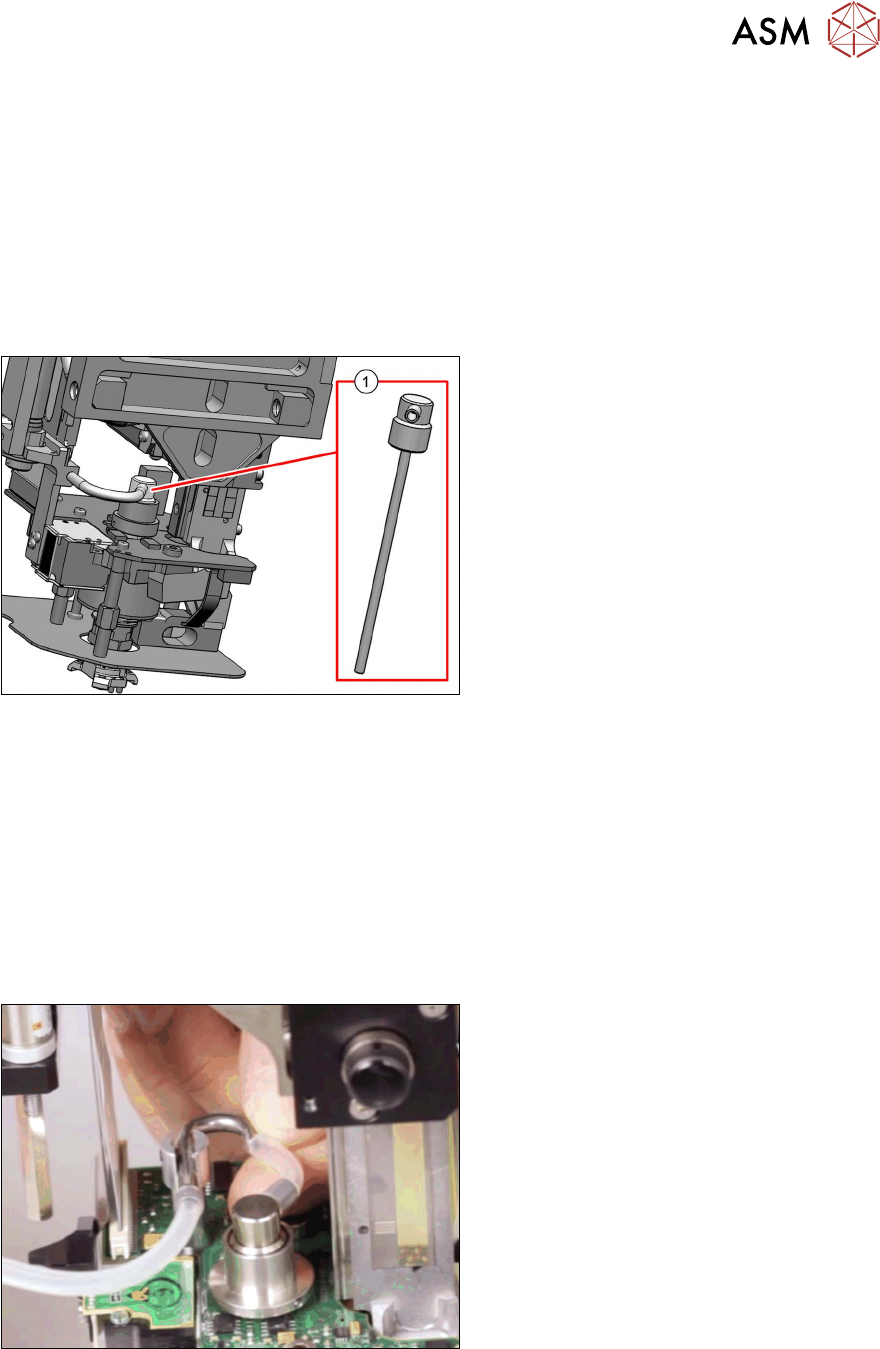

Abb.71: Pneumatik-Drehversorgung
1. Pneumatik-Drehversorgung
[03004609‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie den Puffer.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Demontieren Sie die Kugelrastschnittstelle.
4.6 "Kugelrastschnittstelle/Dichtung tauschen" [}43]
Abb.72: Schlauch abziehen
► Ziehen Sie den kurzen Schlauch vom
Rohrbogen ab.
4 Pneumatik und Druckregelventil (DRV)
4.7 Pneumatik-Drehversorgung tauschen
48 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

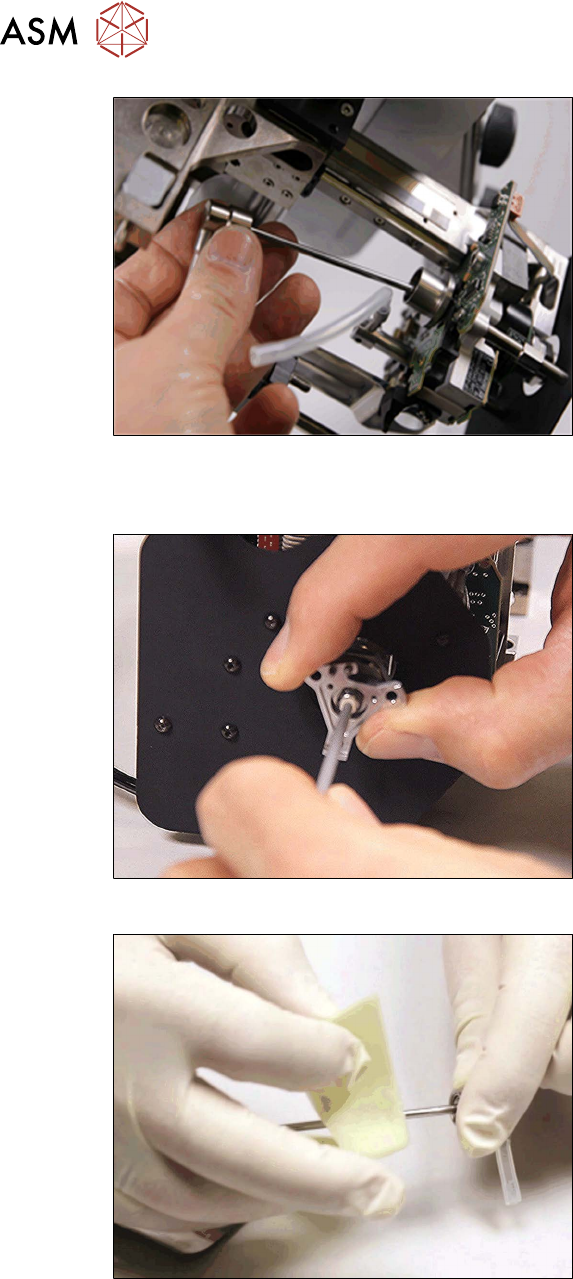

Abb.73: Pneumatik-Drehversorgung herausnehmen
► Ziehen Sie die Pneumatik-Drehversor-
gung aus der DP-Einheit heraus.
Einbau
Abb.74: Sitz der Pneumatik-Drehversorgung reinigen 1
► Reinigen Sie innen die Welle der DP-
Station mit in Isopropanol getränkten
Reinigungsstäbchen.
Die Reinigung muss von beiden Seiten
erfolgen, da das Stäbchen von einer
Seite nicht vollständig in die Führung
reicht.
Abb.75: Reinigen der Pneumatik-Drehversorgung
► Reinigen Sie die Welle der Pneumatik-
Drehversorgung.
