4 Pneumatik und Druckregelventil (DRV)
4.5 Vakuum-Druck-Verteiler tauschen (nur Twin VHF)
42 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.5 Vakuum-Druck-Verteiler tauschen (nur Twin VHF)
Teile
●
Vakuum-Druck-Verteiler Twin VHF [03103843Sxx] (inkl. Befestigungsschraube)
Übersicht

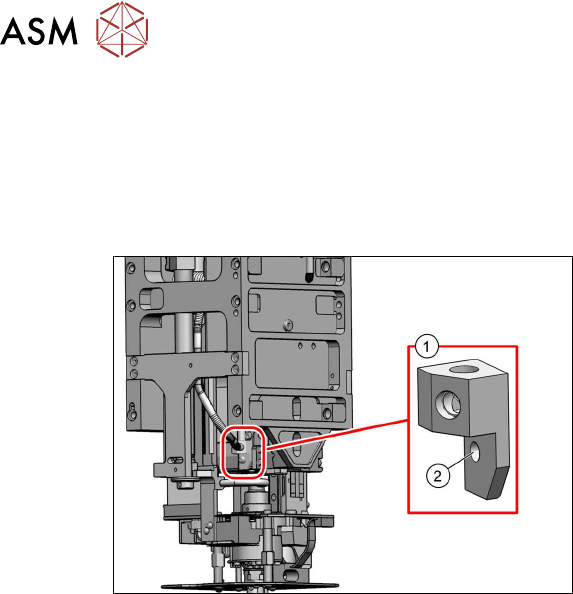

Abb.60: Vakuum-Druck-Verteiler Twin VHF
1. Vakuum-Druck-Verteiler Twin VHF
[03103843‑xx]
2. Flachkopfschraube mit Kreuzschlitz,
Form H (DIN 7985)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Ziehen Sie die beiden Schläuche vom Vakuum-Druck-Verteiler ab.
► Entfernen Sie die Befestigungsschraube des Vakuum-Druck-Verteilers und nehmen Sie den
Vakuum-Druck-Verteiler aus dem Kopf heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Pneumatik und Druckregelventil (DRV)
4.6 Kugelrastschnittstelle/Dichtung tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 43
4.6 Kugelrastschnittstelle/Dichtung tauschen
Teile
●
Kugelrastschnittstelle P&P-Modul [03020695‑xx] (passend für alle Twin-Typen)
●
Dichtung Kugelrastschnittstelle P&P-Modul [03020698‑xx] (passend für alle Twin-Typen)
Übersicht

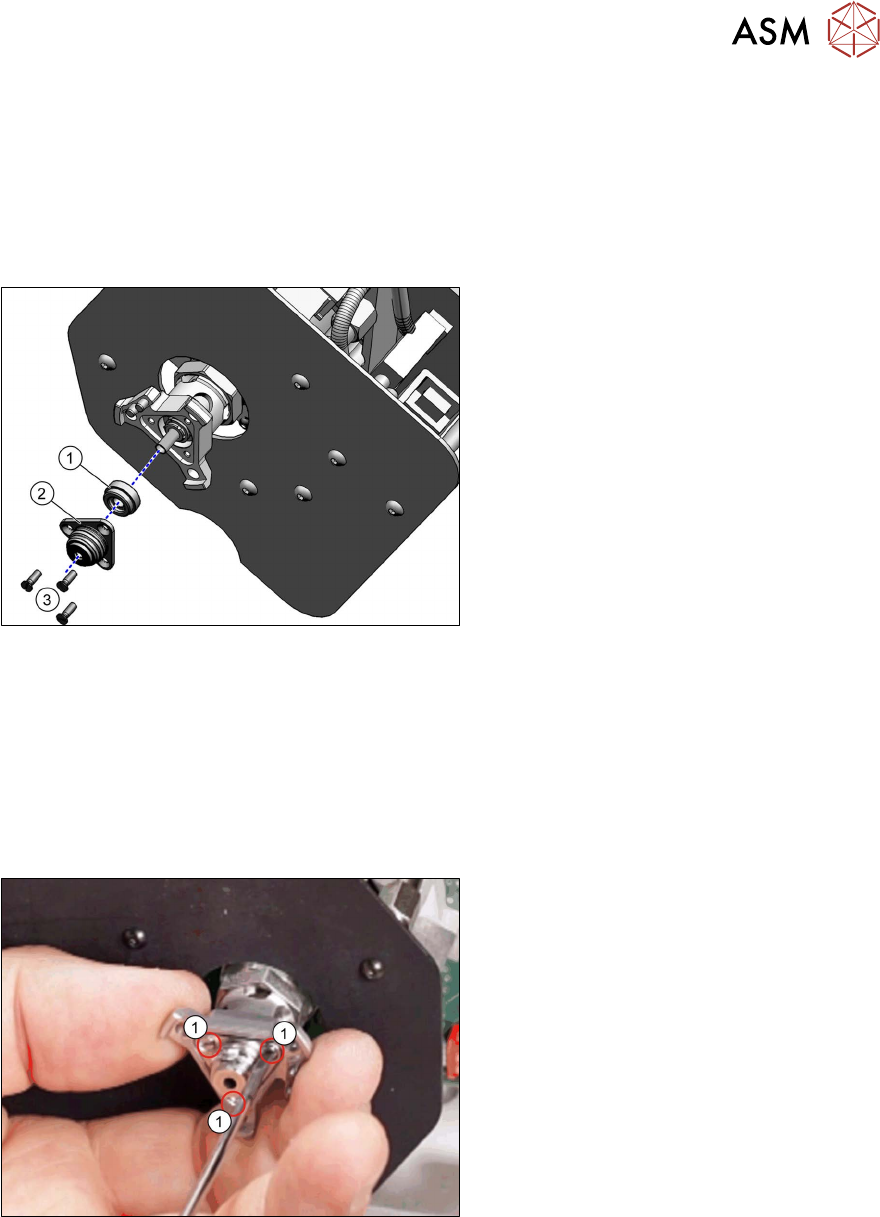

Abb.61: Kugelrastschnittstelle und Dichtung
1. Dichtung Kugelrastschnittstelle P&P-
Modul [03020698‑xx]
2. Kugelrastschnittstelle P&P-Modul
[03020695‑xx]
3. Drei Befestigungsschrauben
[03022436‑xx] der Kugelrastschnitt-
stelle (Schlitz-Senkschrauben
ISO2009-M1,6x5-A2-50)
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Ausbau
► Demontieren Sie den Puffer.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
Abb.62: Befestigungsschrauben entfernen (am Beispiel
Twin / Twin HF)
► Entfernen Sie die drei Befestigungs-
schrauben(1)
der Kugelrastschnitt-
stelle.
4 Pneumatik und Druckregelventil (DRV)
4.6 Kugelrastschnittstelle/Dichtung tauschen
44 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

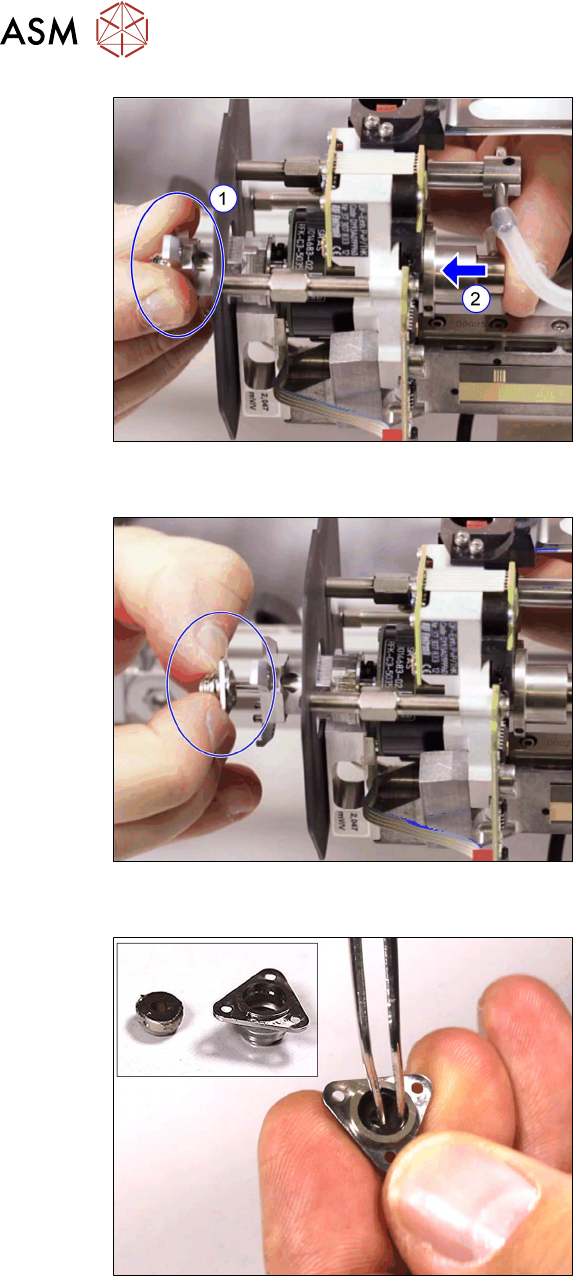

Abb.63: Kugelrastschnittstelle entriegeln (am Beispiel Twin /
Twin HF)
Um die Kugelrastschnittstelle zu entriegeln
gehen Sie wie folgt vor:
► Halten Sie die Pipettenschnittstelle in
Position(1)
während Sie gegen die
Pneumatik-Drehversorgung
drücken(2)
.
Abb.64: Kugelrastschnittstelle abziehen (am Beispiel Twin /
Twin HF)
► Ziehen Sie die Kugelrastschnittstelle
vom Rohr der Pneumatik-Drehversor-
gung ab.
Abb.65: Dichtung herausnehmen
► Nehmen Sie die Dichtung aus der
Kugelrastschnittstelle.
