5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 69
5.1.1 Kopf-Hauptplatine C600
Abb.128: Kopf-Hauptplatine C600 [00352833‑xx]
LEDs [00352833-09]
LED Farbe Status Signalname Beschreibung
D1 YE OFF Z_DRUCK Nicht benutzt
D2 YE ON/OFF Z_KLEMMUNG ON: Z-Achsenklemmung aktiviert
OFF: Rückholeinheit in der oberen Position
D6 GN OFF Z_REFERENZBERO Nicht benutzt
D7 GN ON - Rückholzylinder ausgefahren
D8 GN OFF Q3_OUT Blinkt kurz, wenn die Rückholeinheit ausge-
fahren wird
D9 GN OFF Q1_OUT Nicht benutzt
D10 GN ON VCC_PROPVENTIL +24VDC für Vakuumerzeuger OK
D14 RD OFF SPI_PROP_VEN-
TIL_ALARM_N
ON: Vakuumerzeuger defekt
V1 GN ON Z_TEMPERATURSEN-
SOR
Z-Motor-Temperatur OK
V2 GN ON/OFF V_OUT Signalisiert die 15V-Spannungsversorgung
für die D-Achsen-Spursignale
OFF: Jumper X54 auf ON gesetzt für die
alte Kraftmessplatine
ON: Jumper X54 auf OFF gesetzt für die
neue Kraftmessplatine
V3 GN ON V_OUT +15VDC für die D-Achsen-Spursignale
Jumper [00352833-09]
Jumper Status Beschreibung
X54 OFF Neue Kraftmessplatine: LED V2 ON
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
70 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Weitere Informationen
Die Kopf-Hauptplatine ist direkt oben auf dem P&P-Modul montiert. Die Kopf-Hauptplatine ist mit
zwei Flachbandleitungen am Basisadapter (SIPLACE SX/DX-Serie) bzw. am Kopfadapter
(SIPLACE X‑Serie) angeschlossen.

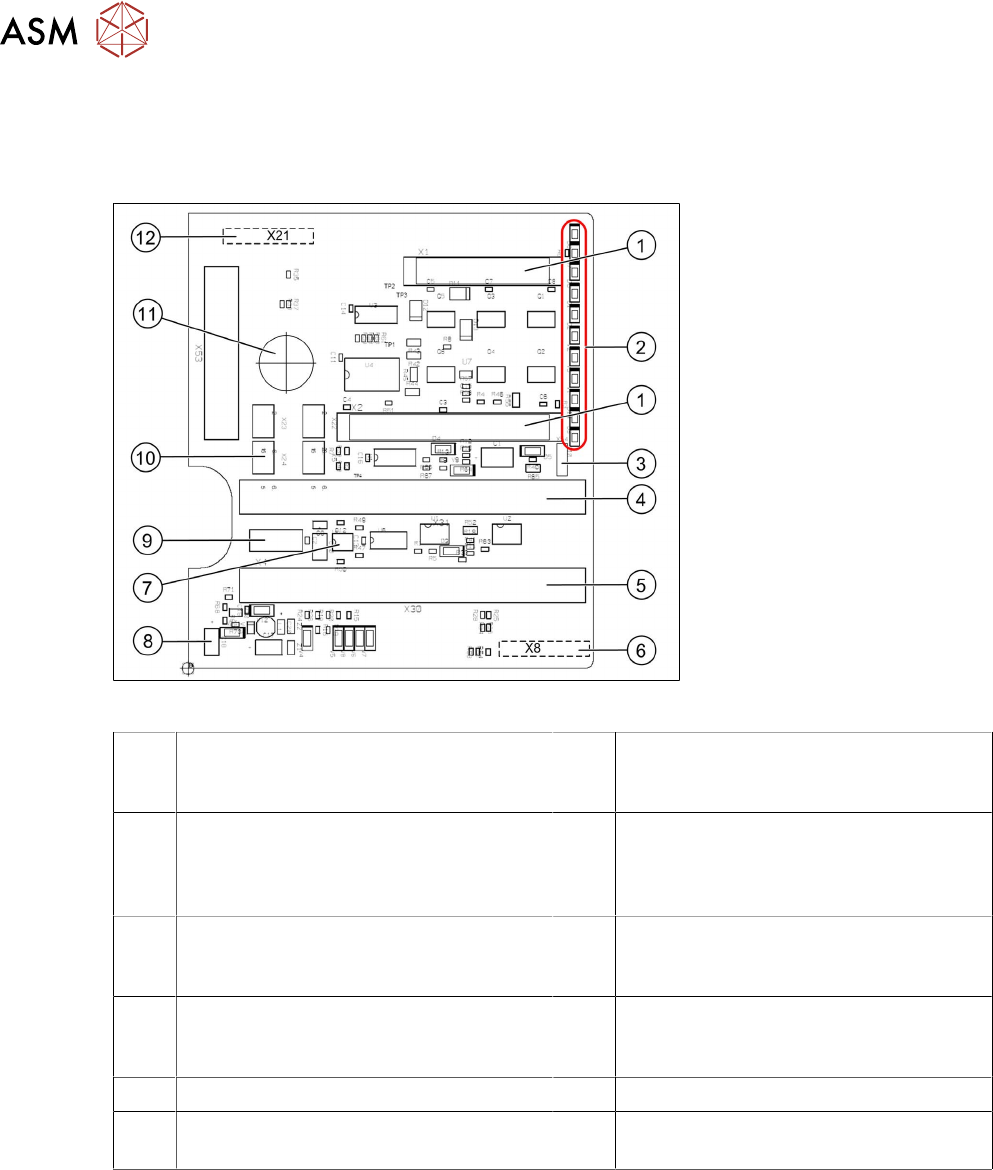

Abb.129: Kopf-Hauptplatine C600 [00352833-xx]
1 Zwei Stecker für den 16-Bit-CAN-Bus-
Prozessor (wird bei X/D1/D3 nicht ver-
wendet)
2 LEDs (s.u.)
3 X54: Jumper
Zur Zeit auf ON
Mit neuer Kraftmessplatine auf OFF
(siehe LED V2/V_SP)
4 Stecker Flachbandkabel Kopfadapter
5 Stecker Flachbandkabel Kopfadapter 6 X8: Flex-Kabel (Signale: Spursignale D-
Achse, Motorspannung Z-Achse/D-
Achse, Z-Temperatur, SPI Bus)
7 EEPROM speichert die kopfspezifischen
Daten (Kopftausch, Referenzlauf)
8 Spannungsversorgung 15V für die
Spursignale D-Achse (zur Zeit durch
Jumper deaktiviert)
9 X4: Stecker Spursignale Z-Achse 10 Stecker Pneumatikventil (Rückholeinheit)
11 Bohrung für Pneumatikschlauch zum
Vakuumgenerator
12 X21: Stecker Vakuumgenerator
5 Platinen und Kabel
5.1 Kopf-Hauptplatine tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 71
Zu (2) LEDs (Beschreibungsfolge abwärts)
LED Farbe Beschreibung
D8 grün Aus – die Rückholeinheit wird ausgefahren – die LED leuchtet kurz
auf
D7 KLEMM grün An - Anzeige, dass der Rückholzylinder nach unten ausgefahren ist.
D6 BERO grün Aus - ohne Funktion (früher: Bero Z-Achse oben)
D1 DRUCK gelb Aus - ohne Funktion (Z-Druck)
D2 KLEMM gelb An – Klemmung Z-Achse
Aus – Rückholeinheit in "Oben-Position"
V2/V_SP grün Zeigt die Spannungsversorgung 15V für die Spursignale D-Achse.
Aus – bei Jumperstellung ON und alter Kraftmessplatine.
An – Bei TwinHead mit neuer Kraftmessplatine werden die 15V auf
der Kopf-Hauptplatine geregelt, d.h. der Jumper muss auf OFF ste-
hen und die LED ist an.
V3 15V_ grün An – 15V für die Spursignale D-Achse
V1 TEMP grün An - Temperatur Z-Achsmotor ist in Ordnung
D14 ALARM rot Aus – Alarmausgang für den Vakuumgenerator
An – Vakuumgenerator defekt
D9 DRUCK grün Aus – ohne Funktion (Z-Druck)
D10 24V+ grün An – 24V für Vakuumgenerator in Ordnung
