4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
60 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Abb.107: Kraftaufnehmer
► Montieren Sie den Kraftaufnehmer.
Befestigen Sie ihn vorsichtig mit einer
Schraube.
HINWEIS!
Justagekeil korrekt montieren!
Der Justagekeil hat eine gebogene
und eine gerade Seite.
Setzen Sie den Justagekeil mit der
geraden Seite zum Sensor hin ein.
.
Abb.108: Kraftmesseinheit
► Befestigen Sie die Kraftmesseinheit
handfest mit zwei Befestigungsschrau-
ben.
Abb.109: Steuerkabel anschließen
► Stecken Sie das Steuerkabel an und
fixieren Sie es mit der Verriegelung.
► Montieren Sie die Schlauchführung, das Flachbandleitblech und den Anschlag.
3.3 "Schlauch- und Flachbandführung tauschen (nur Twin VHF)" [}23]
► Montieren Sie die Kugelrastschnittstelle mit einer neuen Dichtung.
4.6 "Kugelrastschnittstelle/Dichtung tauschen" [}43]
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 61
Abb.110: Versionen der Halterung und Klemmung Rohr
HINWEIS!
Verschiedene Versionen der Halte-
rung und Klemmung Rohr!
Es gibt zwei verschiedene Versionen
der Halterung und Klemmung Rohr.
Diese werden unterschiedlich einge-
stellt.
(1) Alte Version (locker)
(2) Neue Version (fixiert)
.
Abb.111: Neue Halterung und Klemmung Rohr montieren
Neue Halterung und Klemmung Rohr
► Stecken Sie die Schläuche an der
Halterung und Klemmung Rohr und der
Drehversorgung an.
► Setzen Sie die Halterung und Klem-
mung Rohr auf und befestigen Sie sie
mit einer Schraube.
► Stellen Sie den Schlauch(2) so ein,
dass dieser direkt zwischen Drehver-
sorgung und Halterung und Klemmung
Rohr verläuft.
► Die Drehversorgung(1) muss mittig im
Schwungrad sitzen ohne seitliche
Kräfte auszuüben.
Abb.112: Neue Halterung und Klemmung Rohr prüfen
HINWEIS!
Neue Halterung und Klemmung
Rohr prüfen!
Stellen Sie sicher, dass der Schlauch
parallel zu den Rohren verläuft.
.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
62 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Abb.113: Alte Halterung und Klemmung Rohr montieren
Alte Halterung und Klemmung Rohr
► Setzen Sie die Halterung und Klem-
mung Rohr so in den Halter, dass das
Ende des Rohrs nach oben zeigt.
► Fixieren Sie die Halterung und Klem-
mung Rohr mit der Madenschraube.
► Stecken Sie die Schläuche an der Hal-
terung und Klemmung Rohr und an der
Pneumatik-Drehversorgung an.
► Stellen Sie Schlauch(2) so ein, dass
dieser gerade zwischen Pneumatik-
Drehversorgung und Halterung und
Klemmung Rohr verläuft.
► Die Pneumatik-Drehversorgung(1)
muss mittig im Schwungrad sitzen
ohne seitliche Kräfte auszuüben.

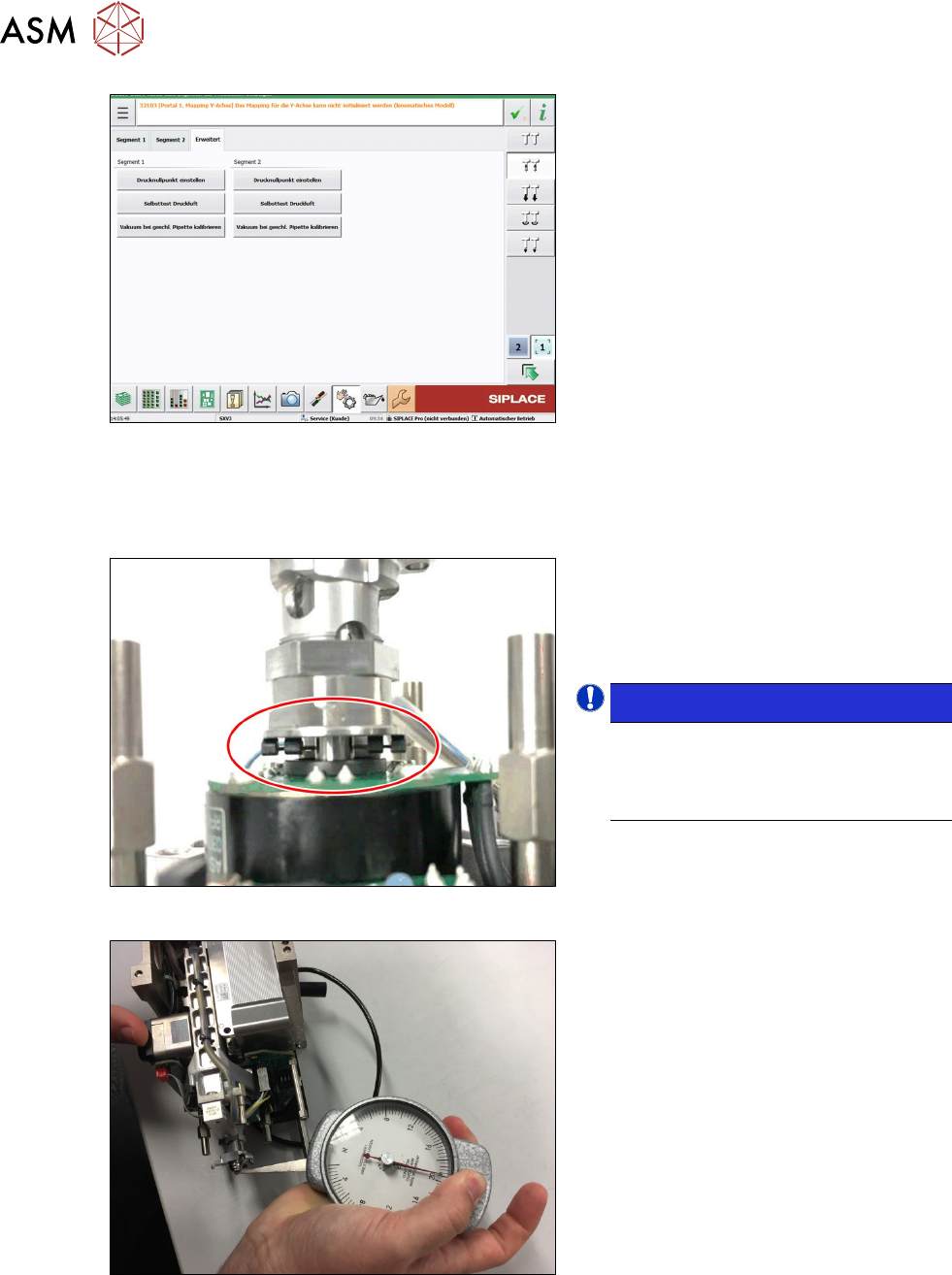

4.8.4 Einstellung der Kraftmesseinheit
Abb.114: Kraftmesseinheit einstellen
► Stellen Sie den Aktor der
Kraftmesseinheit mittig und parallel ein.
Bewegen Sie dazu das Plättchen,
welchen den Aktor in Position hält, hin
und her.
HINWEIS!
Position der Pins beachten!
Die Pins des Aktors müssen beidseitig
gerade zur Verbindungsscheibe aus-
gerichtet werden.
.
Abb.115: Z-Achse einstellen
► Drücken Sie die Z-Achse mittels einer
Feder-Messuhr bis die inneren Pins die
Kontaktscheibe berühren.
Sollwert bei Berührung: 20N
► Wenn nicht: Passen Sie die Einstellung
mittels Einstellplättchen an und wieder-
holen Sie die Messung.
► Montieren Sie den Puffer an der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
