4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 53
Abb.88: Kabelführung abnehmen
► Entnehmen Sie die Kabelführung für
die Flexprint-Leitung.
► Demontieren Sie die Schlauchführung, das Flachbandleitblech und den Anschlag.
3.3 "Schlauch- und Flachbandführung tauschen (nur Twin VHF)" [}23]
Abb.89: Steuerkabel abstecken
► Öffnen Sie die Verriegelung des Steu-
erkabels und stecken Sie das Steuer-
kabel ab.
Abb.90: Kraftmessplatine Befestigungsschrauben
► Entfernen Sie die zwei Befestigungs-
schrauben der Kraftmesseinheit Twin-
Head.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
54 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
Abb.91: Kraftsensor demontieren
► Entfernen Sie die Befestigungs-
schraube des Kraftsensors.
VORSICHT!
Kraftsensor nicht beschädigen!
Der Kraftsensor bleibt mit der Kraft-
messeinheit TwinHead verbunden.
Führen Sie die folgenden Schritte
besonders vorsichtig durch.
.
Abb.92: Kraftsensor
VORSICHT!
Kraftsensor nicht beschädigen!
Das Kraftsensor-Kabel ist durch Sili-
kon fest mit dem Gehäuse verbunden.
Achten Sie darauf den Kraftsensor und
das Kabel nicht zu beschädigen.
.
Abb.93: Z-Achsen-Motor Stecker
► Stecken Sie den Z-Achs-Motor ab.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 55

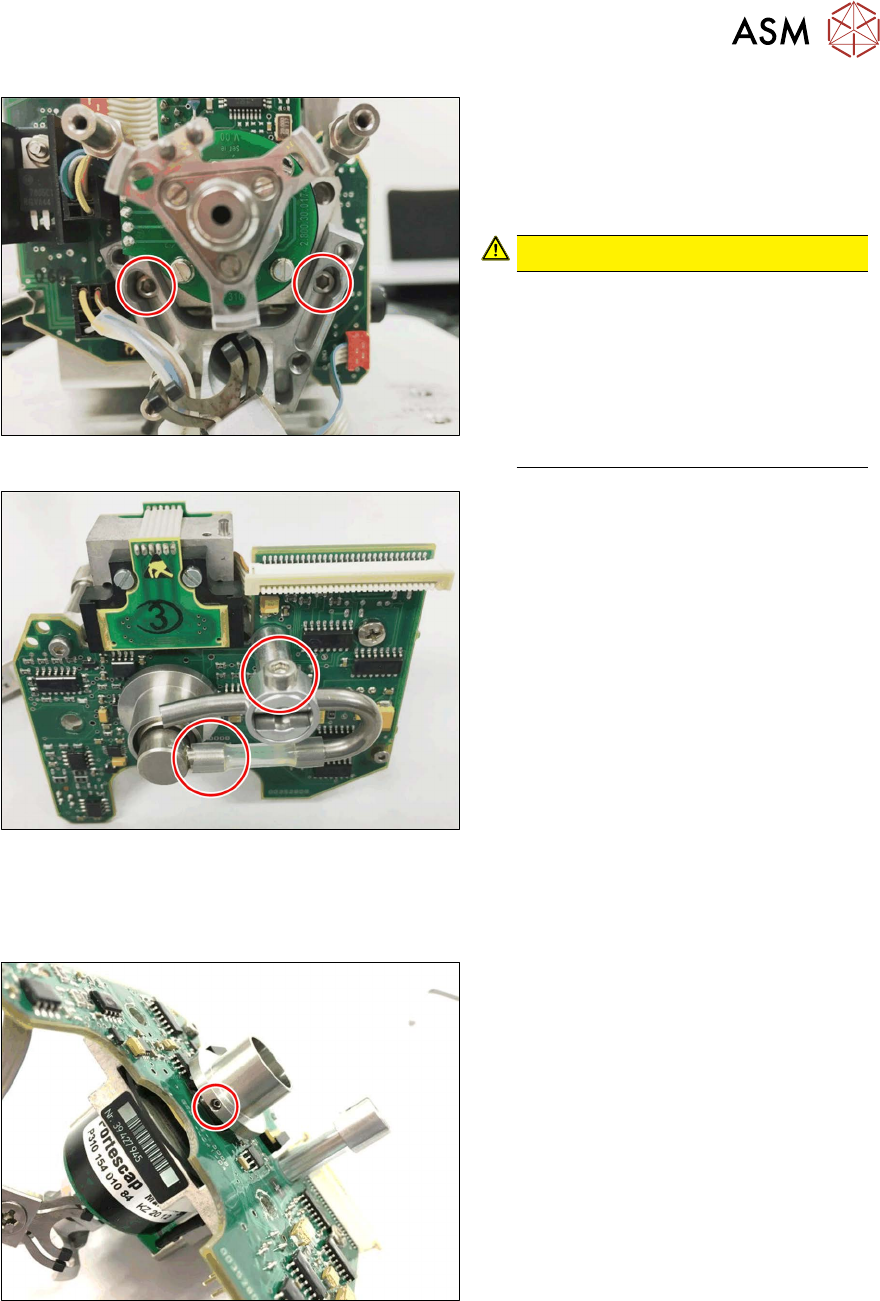

Abb.94: D-Achs-Einheit Befestigungsschrauben
► Halten Sie die Dreheinheit gut fest.
► Entfernen Sie die beiden Befestigungs-
schrauben und nehmen Sie vorsichtig
die D‑Achs-Einheit vom Schaft der Z-
Achse ab.
VORSICHT!
Inkrementalscheibe nicht beschä-
digen!
Die Inkrementalscheibe ist jetzt unten
an der Dreheinheit frei zugänglich.
Handhaben Sie die Dreheinheit vor-
sichtig. Die Inkrementalscheibe kann
sehr leicht beschädigt oder ver-
schmutzt werden.
.
Abb.95: Rohrbogen demontieren (am Beispiel Rohrklem-
mung, neue Version)
► Entfernen Sie die Befestigungs-
schraube der Rohrklemmung und neh-
men Sie die Rohrklemmung ab.
► Entfernen Sie den Schlauch an der
Pneumatik-Drehversorgung und neh-
men Sie den Rohrbogen ab.
► Demontieren Sie die Kugelrastschnittstelle.
4.6 "Kugelrastschnittstelle/Dichtung tauschen" [}43]
Abb.96: Schwungrad Madenschrauben
► Lockern Sie die beiden Madenschrau-
ben auf beiden Seiten des
Schwungrads und nehmen Sie das
Schwungrad ab.
