4 Pneumatik und Druckregelventil (DRV)
4.4 Schläuche tauschen
38 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.4.1.1 Tausch bei Rohrbogen-Version 1
► Demontieren Sie den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Im Falle eines Tausches der Dreh- und Federeinheit muss das Steuerkabel demontiert werden.
5.5 "Steuerkabel tauschen" [}76]
Abb.53: Schlauch abziehen
► Ziehen Sie den langen Schlauch(1) am
Präzisionsrohr nach unten ab.
(Silikonschlauch 4,5x2,5.96
[03046416‑xx])
Abb.54: Schlauch abziehen
► Ziehen Sie den Silikonschlauch
4,5x2,5x26 [03046203‑xx](1)
von der
Pneumatik-Drehversorgung(2)
und
vom Rohrbogen (3)
ab.
► Stecken Sie den neuen Silikonschlauch
4,5x2,5x26 [03046203‑xx] an der Dreh-
versorgung auf.
Dieser ist 26 mm lang.
HINWEIS!
Stecken Sie den Schlauch an der
Pneumatik-Drehversorgung bis zum
Anschlag auf.
An allen anderen Anschlüssen stecken
Sie die Schläuche ca. 4‑5mm auf.
.
Abb.55: Silikonschlauch 4,5x2,5x26
► Stecken Sie den Schlauch von der
Pneumatik-Drehversorgung auf den
Rohrbogen auf. Stecken Sie den
Schlauch so an, so dass keine Span-
nung auf die Pneumatik-Drehversor-
gung ausgeübt wird.
VORSICHT!
Der neue Schlauch muss absolut ver-
drehfrei aufgesteckt werden!
.
4 Pneumatik und Druckregelventil (DRV)
4.4 Schläuche tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 39

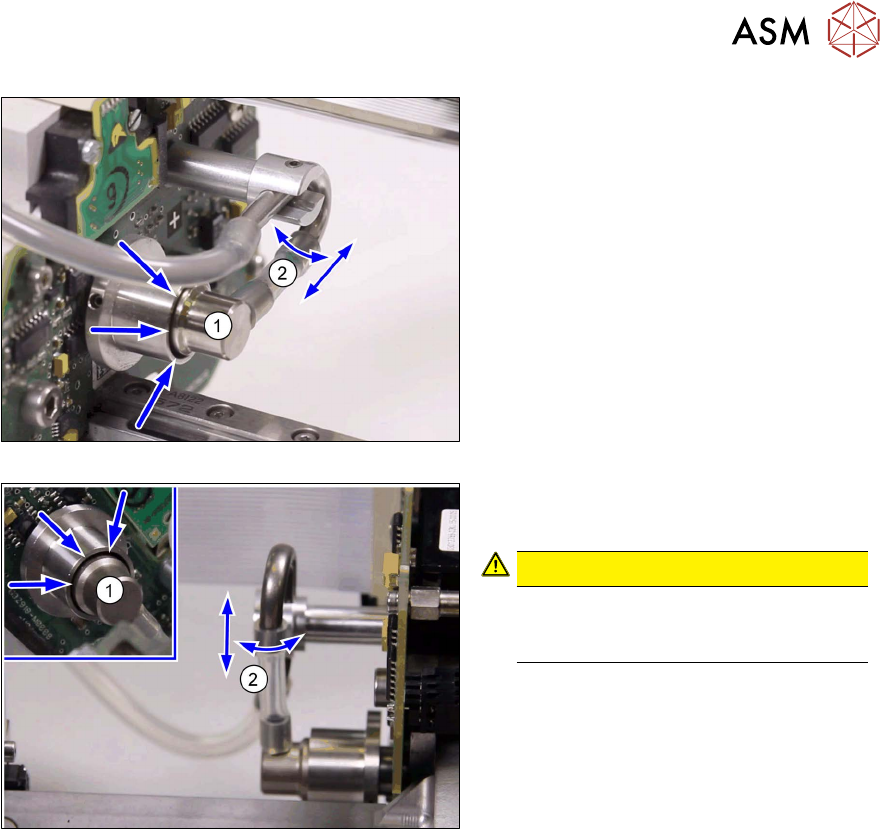

Abb.56: Schlauch am Rohrbogen (alte Version)
Abb.57: Schlauch am Rohrbogen (neue Version)
Prüfen Sie folgende Punkte:
► Die Pneumatik-Drehversorgung und
damit die Z-Achse müssen in ihrer Füh-
rung mittig(1)
gelagert sein.
► Der kurze Schlauch muss immer bis
zum Anschlag auf dem Anschluss der
Pneumatik-Drehversorgung gesteckt
bleiben.
Die Einstellung erfolgt nur durch das
Verschieben oder Bewegen des
Schlauches auf dem Rohrbogen.
Drücken Sie den Schlauch weiter auf
den Anschluss des Rohrbogens oder
davon weg, bis die Achse mittig ge-
lagert ist.
► Außerdem muss der kurze Schlauch
waagerecht(2)
und spannungsfrei zum
Rohrbogen verlaufen.
VORSICHT!
Eine außermittige Position der Z-
Achse kann die Kraftverhältnisse
ändern und zu Bestückfehlern führen.
.
► Stecken Sie den langen Schlauch oben
an.
► Montieren den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
► Montieren Sie ggf. das Steuerkabel.
5.5 "Steuerkabel tauschen" [}76]
4 Pneumatik und Druckregelventil (DRV)
4.4 Schläuche tauschen
40 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.4.1.2 Tausch bei Rohrbogen-Version 2
HINWEIS
Verschmutzung
Bei diesem Schlauchtausch sollte die Zugentlastung mit einem Pfeiffenreiniger gesäubert
werden und die Pneumatik-Drehversorgung getauscht werden. Sehen Sie hierzu die
SIPLACE Job Card Preventive Maintenance TwinHead [00197604-xx].
► Demontieren Sie den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]

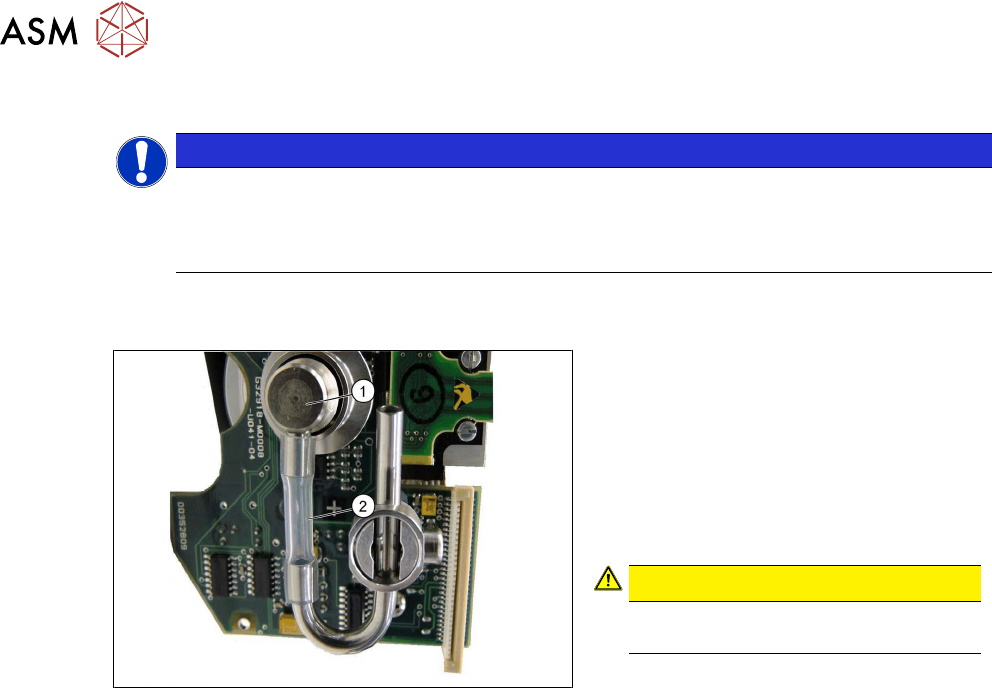

Abb.58: Rohrbogen
► Ziehen Sie den Schlauch(2) von der
Pneumatik-Drehversorgung(1)
und
dem Rohrbogen ab.
► Stecken Sie den neuen Schlauch bis
zum Anschlag auf die Pneumatik-Dreh-
versorgung.
► Stecken Sie den neuen Schlauch auf
den Rohrbogen.
VORSICHT!
Der neue Schlauch muss absolut ver-
drehfrei aufgesteckt werden!
.
► Montieren Sie den Puffer der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
Sehen Sie dazu auch...
2 4.4.1.3 "Klemmung Rohr bei Version 2 demontieren" [}41]
