4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
52 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020
4.8.2 Demontage

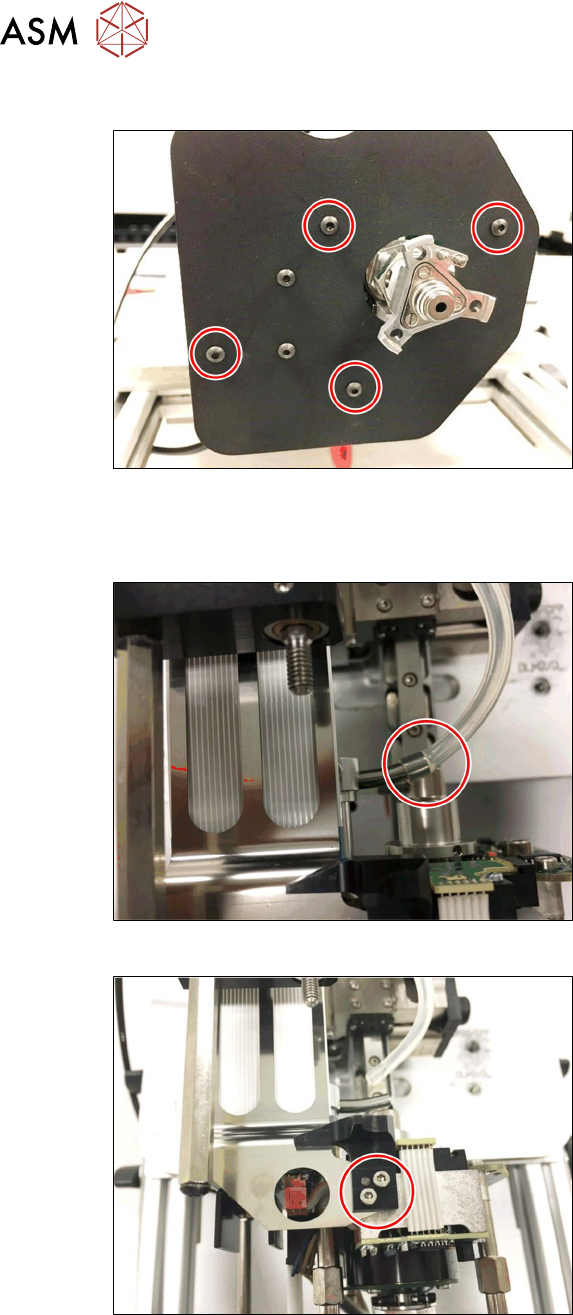

Abb.85: Kamera-Sichtblende Befestigungsschrauben
► Entfernen Sie die vier Befestigungs-
schrauben und nehmen Sie die
Kamera-Sichtblende ab.
► Demontieren Sie den Puffer an der Rückholeinheit.
3.1 "Puffer an der Rückholeinheit tauschen" [}17]
Abb.86: Schlauch an der Pneumatik-Drehversorgung
► Ziehen Sie den Schlauch von der
Pneumatik-Drehversorgung ab.
Abb.87: Endanschlag der Rückholeinheit entfernen
► Entfernen Sie die zwei Schrauben und
entnehmen Sie den Endanschlag der
Rückholeinheit.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020 53

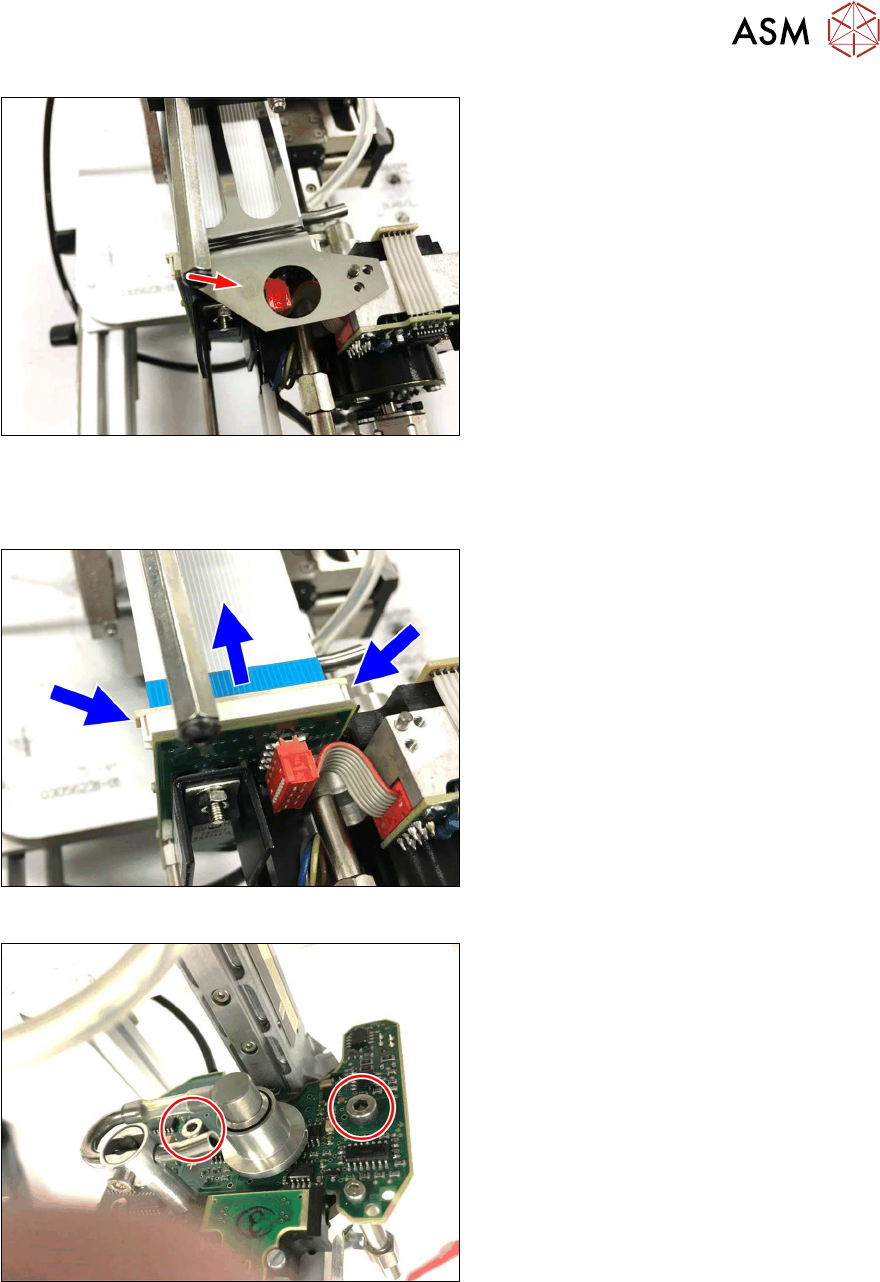

Abb.88: Kabelführung abnehmen
► Entnehmen Sie die Kabelführung für
die Flexprint-Leitung.
► Demontieren Sie die Schlauchführung, das Flachbandleitblech und den Anschlag.
3.3 "Schlauch- und Flachbandführung tauschen (nur Twin VHF)" [}23]
Abb.89: Steuerkabel abstecken
► Öffnen Sie die Verriegelung des Steu-
erkabels und stecken Sie das Steuer-
kabel ab.
Abb.90: Kraftmessplatine Befestigungsschrauben
► Entfernen Sie die zwei Befestigungs-
schrauben der Kraftmesseinheit Twin-
Head.
4 Pneumatik und Druckregelventil (DRV)
4.8 Kraftmesseinheit, Dreh- und Federeinheit tauschen
54 Serviceanleitung SIPLACE TwinStar (Twin, Twin HF, Twin VHF) 07/2020

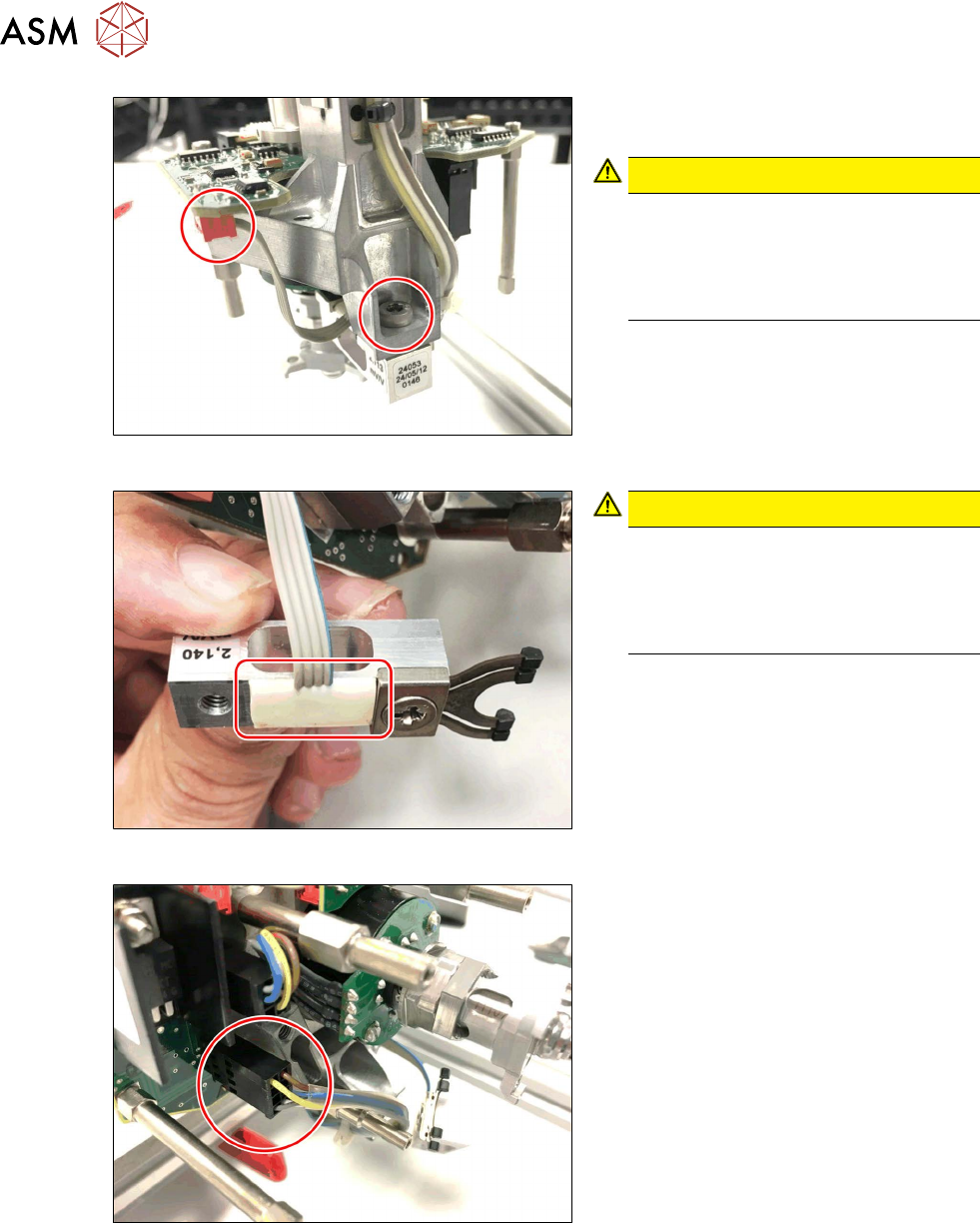

Abb.91: Kraftsensor demontieren
► Entfernen Sie die Befestigungs-
schraube des Kraftsensors.
 VORSICHT!
Kraftsensor nicht beschädigen!
Der Kraftsensor bleibt mit der Kraft-
messeinheit TwinHead verbunden.
Führen Sie die folgenden Schritte
besonders vorsichtig durch.
.
Abb.92: Kraftsensor
 VORSICHT!
Kraftsensor nicht beschädigen!
Das Kraftsensor-Kabel ist durch Sili-
kon fest mit dem Gehäuse verbunden.
Achten Sie darauf den Kraftsensor und
das Kabel nicht zu beschädigen.
.
Abb.93: Z-Achsen-Motor Stecker
► Stecken Sie den Z-Achs-Motor ab.
