2 什么是 IPC-HERMES-9852
2.4 快速浏览重要优势
102 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
●
SIPLACE X4 S micron 和 X4iS micron
●
SIPLACE SX1/SX2 V3
●
SIPLACE SX1/SX2 V2
●
SIPLACE SX1/SX2 V1
●
SIPLACE CA4 V2
提示
不支持滑轨扩展件和传送导轨高级接口（高级 PCB）
IPC-HERMES-9852
不支持在设备上使用滑轨扩展件和传送导轨高级接口（高级 PCB）。另
请参阅 6 "限制" [}135]。
先决条件 - 印刷机
●
DEK 印刷机 V9 （软件版本 9.18.2.109 或更高），带有单级输送导轨
先决条件 - ProcessLens
●
ASM ProcessLens 2.0 双轨和软件版本 4.0.1.0 或更高。
●
ASM ProcessLens 2.5 SP1 HF3 和 Windows 10 操作系统
●
支持 IPC-HERMES-9852 V1.0。
●
IPC-HERMES-9852 仅在 ProcessLens 双轨平台上受支持。IPC-HERMES-9852 不能与其他输
送导轨系统配套使用。
●
可以在 SIPLACE LAN 或客户 LAN 中配置 ASM ProcessLens 2.0 双轨。
2.4 快速浏览重要优势
●
基于协议，而非“基于信号”
– 基于 TCP/IP 和 XML，
IPC-HERMES-9852
更加简单化。只需一个扩展件便可轻松整合新功
能。
●
标准组件取代了“特殊要求”
– 电缆、接头和接口（例如以太网）成本较低且方便使用。
●
综合数据管理取代单独数据保留
– 连续基板和数据分配更加提高了透明度。
– 生产线的特定优势：
●
降低了投入成本并减少了生产线的长度
– 只需一个基板 ID 扫描仪便可追踪整条生产线上的基板。
●
提高了生产线布置的灵活性
– 即使生产线经过复杂改装也能轻松重新连接所有单位。
●
允许无缝通信
– 配备来自多个不同生产商设备的生产线通用通信主要功能安全可靠，并且支持当前生产线的
渐进性扩展。
●
降低了数据和进程的复杂度
– 以生产为导向的方法简化了数据处理的复杂度。
3 配置
3.1 LAN 的连接配置
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 103
3 配置
3.1 LAN 的连接配置
当前的情形：
要在 SIPLACE LAN 范围之内或之外的设备间建立 Hermes 连接，可勾选以下选项：
●
3.1.1 "将生产线计算机用作路由器" [}103]
●
3.1.2 "将工业 symmedia 接口和 Work Box 用作路由器" [}104]
●
3.1.3 "将 symmedia 接口和 Work Box 用作路由器" [}106]
●
3.1.4 "将 Linux 计算机用作路由器" [}107]
●
3.1.5 "将 HPE Office Connect 1920S 8G (JL380A) 用作路由器" [}109]
●
3.1.6 "使用其他路由器" [}116]
下文介绍了如何通过不同选项建立 Hermes 连接。

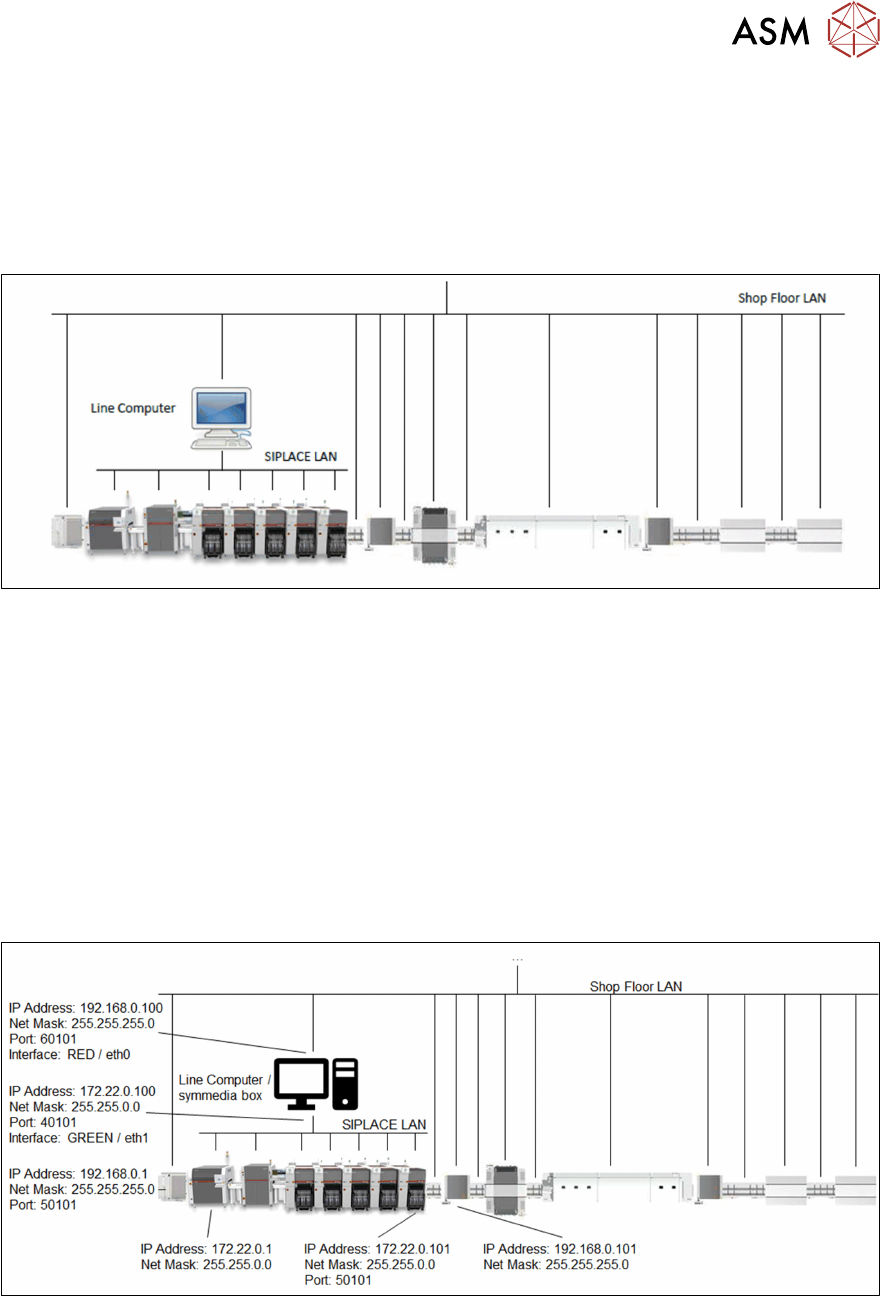

下列生产线配置为示例。
3.1.1 将生产线计算机用作路由器
生产线计算机的两个网卡分别与工作场所内的 LAN 和 SIPLACE LAN 相连接，可以当作路由器建立
Hermes 连接。可通过 Windows 的
netsh
功能进行操作。
► 通过
Windows Command Prompt
打开
Windows Command Prompt
，执行下列指令。
3 配置
3.1 LAN 的连接配置
104 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
设置
► 连接堆料机和打印机：
ð
netsh interface portproxy add v4tov4 listenport=40101 listenaddress=172.22.0.100
connectport=50101 connectaddress=192.168.0.1
► 在贴片机和传送导轨之间建立连接：
ð
netsh interface portproxy add v4tov4 listenport=60101 listenaddress=192.168.0.100
connectport=50101 connectaddress=172.22.0.101
显示
► 查看已配置的连接列表：
ð
netsh interface portproxy show all
删除
► 删除已设置的连接：
ð
netsh interface portproxy delete v4tov4 listenport=40101 listenaddress=172.22.0.100
ð
netsh interface portproxy delete v4tov4 listenport=60101 listenaddress=192.168.0.100
提示
在 Windows 系统中配置网卡
还可以通过网络查询 Windows 系统中网卡的配置信息。
3.1.2 将工业 symmedia 接口和 Work Box 用作路由器

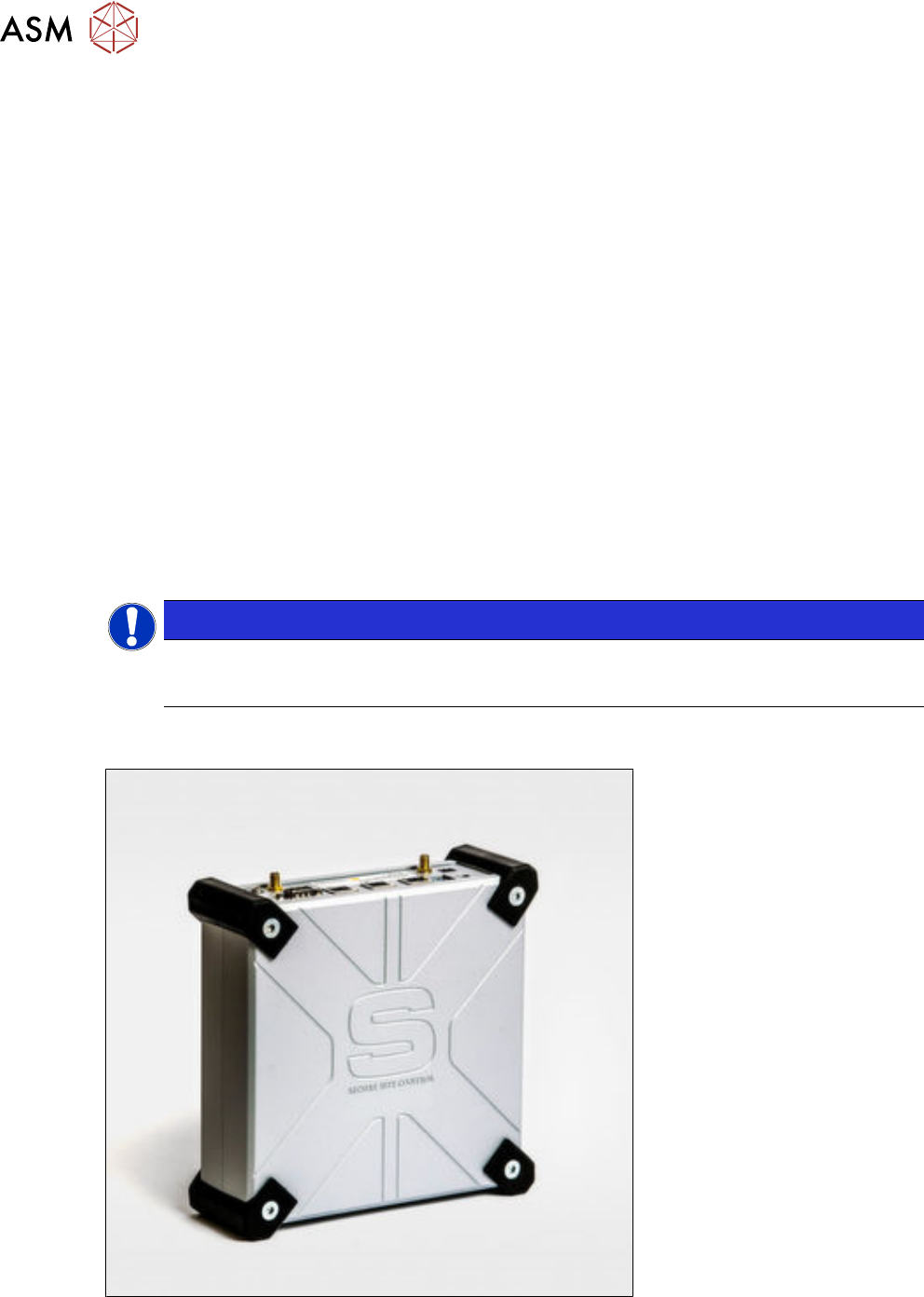

还可以使用 Remote Smart Factory 生产的 symmedia box 建立 Hermes 连接。需要使用 Linux 的
firewalld
防火墙服务。要执行该指令，需要通过 symmedia client 连接到 symmedia box。之后再运
行
Tools
->
Remote Console
。此外，还可以通过
ssh
配置 symmedia box。
