5 Bedienung an der Stationssoftware
5.1 Arbeiten mit Meldungen
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 85
5 Bedienung an der Stationssoftware
5.1 Arbeiten mit Meldungen
Anzeige der über das IPC-HERMES-9852-Protokoll verschickten Meldungen (die jeweils letzten
100 Meldungen werden mindestens angezeigt).
HINWEIS
Definition und Beschreibung der Meldungen
Die Definition und Beschreibungen der Meldungen entnehmen Sie bitte der Dokumentation
IPC-HERMES-9852. Siehe dazu auch 2.2 "IPC-HERMES-9852 Dokumentation" [}55].
Sehen Sie dazu auch...
2 5.1.3 "Auswahl von Meldungstypen" [}88]
5.1.1 Eingabe- und Ausgabesektion Transportspuren

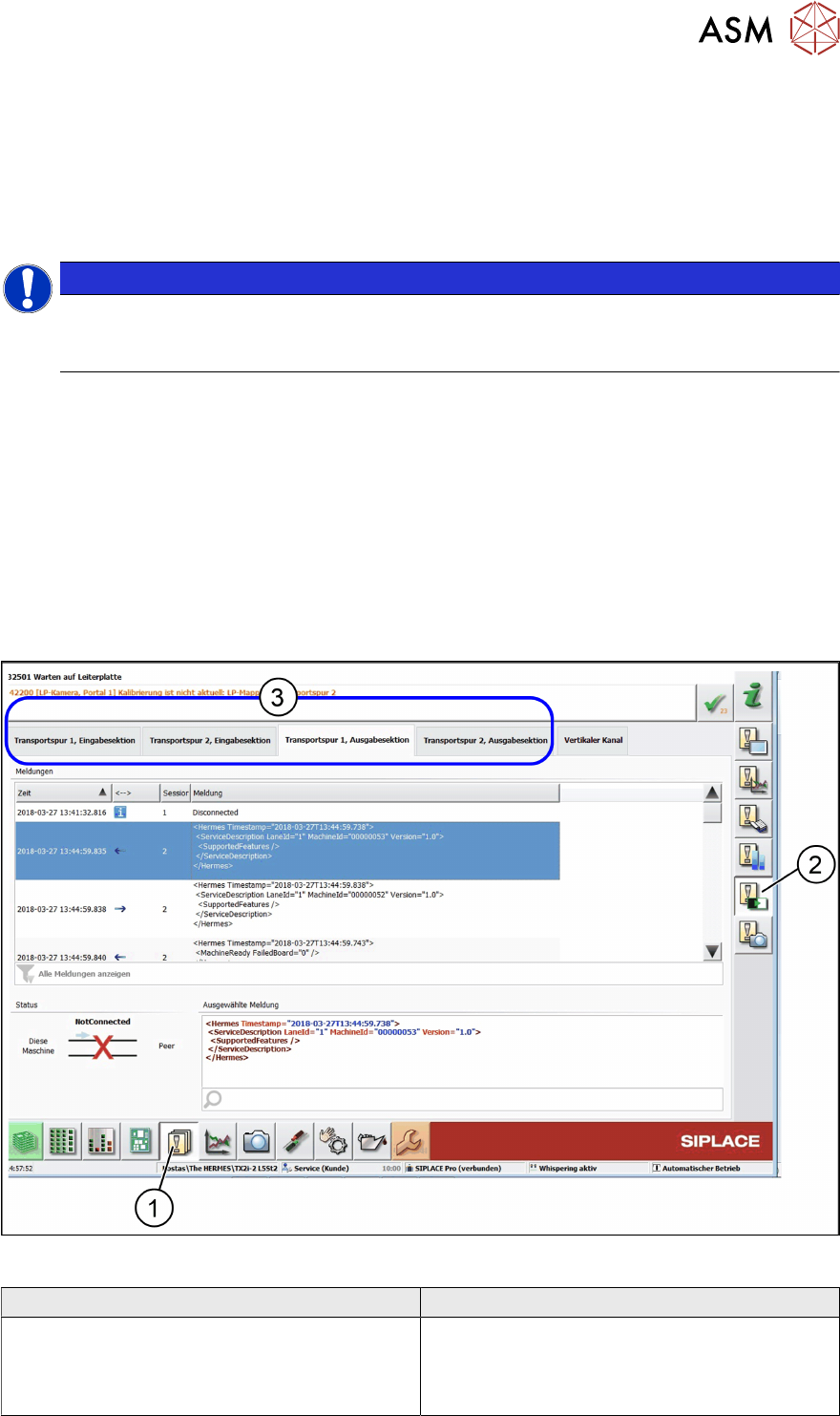

► Klicken Sie in der Symbolleiste auf Ereignisse (1) und wählen Sie Hermes: Status und Mel-
dungen (2).
ð Die Ansicht IPC-HERMES-9852 – Ereignisse wird angezeigt.
► Wählen Sie die Registerkarte Transportspur 1, Eingabesektion oder Transportspur 2, Ein-
gabesektion oder Transportspur 1, Ausgabesektion oder Transportspur 2, Ausgabesek-
tion (3).
Bearbeitungsfeld - Meldungen
Feld Wert/Bedeutung
Zeit Zeitpunkt, zu dem die Meldung abgesetzt
wurde.
Datum und Uhrzeit: JJJJ-MM-DD
h:min:sec.msec
5 Bedienung an der Stationssoftware
5.1 Arbeiten mit Meldungen
86 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
Feld Wert/Bedeutung
←→ Gibt die Richtung an, in die die jeweilige Mel-
dung gesendet wurde.
Eingabesektion
→ Von der vorhergehenden Maschine zu dieser
Maschine.
← Von dieser Maschine zur vorhergehenden.
Ausgabesektion
→ Von dieser Maschine zur vorhergehenden
← Von der nachfolgenden Maschine zu dieser
Maschine.
Session# Die Nummer der Verbindung, um die Meldun-
gen zuordnen zu können.
Meldung Die übertragene Information.
Alle Meldungen anzeigen Unabhängig vom Meldungstyp werden alle ge-
sendeten Meldungen in der Liste dargestellt.
Nur ausgewählte Meldungstypen anzeigen Öffnet ein Dialogfenster, in dem Sie auswählen
können, welche Meldungen in der Liste darge-
stellt werden sollen. Siehe auch 5.1.3 "Auswahl
von Meldungstypen" [}88]

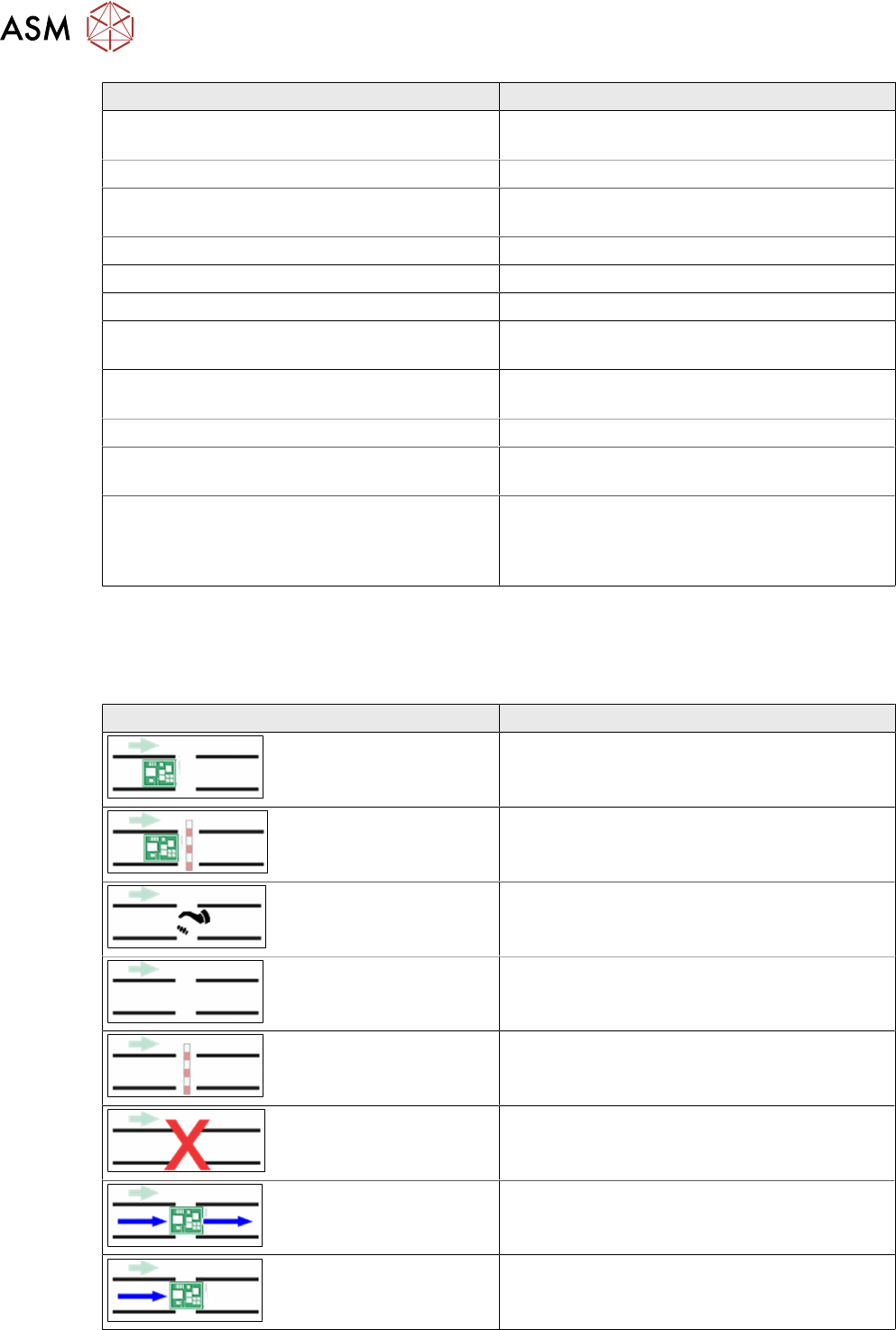

Anzeigebereich - Status
Beschreibt den aktuellen Zustand der Kommunikation zwischen dem über die Registerkarte ausge-
wählten Kommunikationsendpunkt der aktuellen Maschine (diese Maschine) und dem entspre-
chenden Kommunikationsendpunkt (Peer) der vorhergehenden bzw. nachfolgenden Maschine.
Symbol Wert/Bedeutung
Eine Leiterplatte ist verfügbar, die übernehmen-
de Maschine ist bereit.
Eine Leiterplatte ist verfügbar, die übernehmen-
de Maschine ist nicht bereit.
Handshake: Verbindungsaufbau
Es ist keine Leiterplatte verfügbar, die überneh-
mende Maschine ist bereit.
Es ist keine Leiterplatte verfügbar, die überneh-
mende Maschine ist nicht bereit.
Es besteht aktuell keine Verbindung zwischen
den beiden Kommunikationspartnern.
Die Transportbänder beider Maschinen laufen.
Das Transportband der übergebenden
Maschine läuft.
