4 操作生产线控制 GUI 4.1 生产线控制 GUI 连接视图 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 125 4 操作生产线控制 GUI 4.1 生产线控制 GUI 连接视图 ► 启动生产线控制 GUI。 ► 打开生产线视图区域。 ð 将会显示生产线数据及其相应运行状态。 对于 IPC-HERMES-985…
3 配置
3.5 ASM ProcessLens 的连接配置
124 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
在系统日志文件夹中可以找到 IPC-HERMES-9852 日志数据，该数据记录在单个文件中。日志记录
格式遵循 ASM ProcessLens 标准，以便与其他日志兼容，但很容易将它转换为其他格式，如 xml。
通过适当命名的各个文件可以识别相应的轨道终点。
通过在运行 4.0.1.0 或更高版本软件的机器上预装的“ProcessLens 测试工具包”也可以查看日志数
据。这样可通过浮动 GUI 窗口实时监控 IPC-HERMES-9852 日志以进行诊断等。

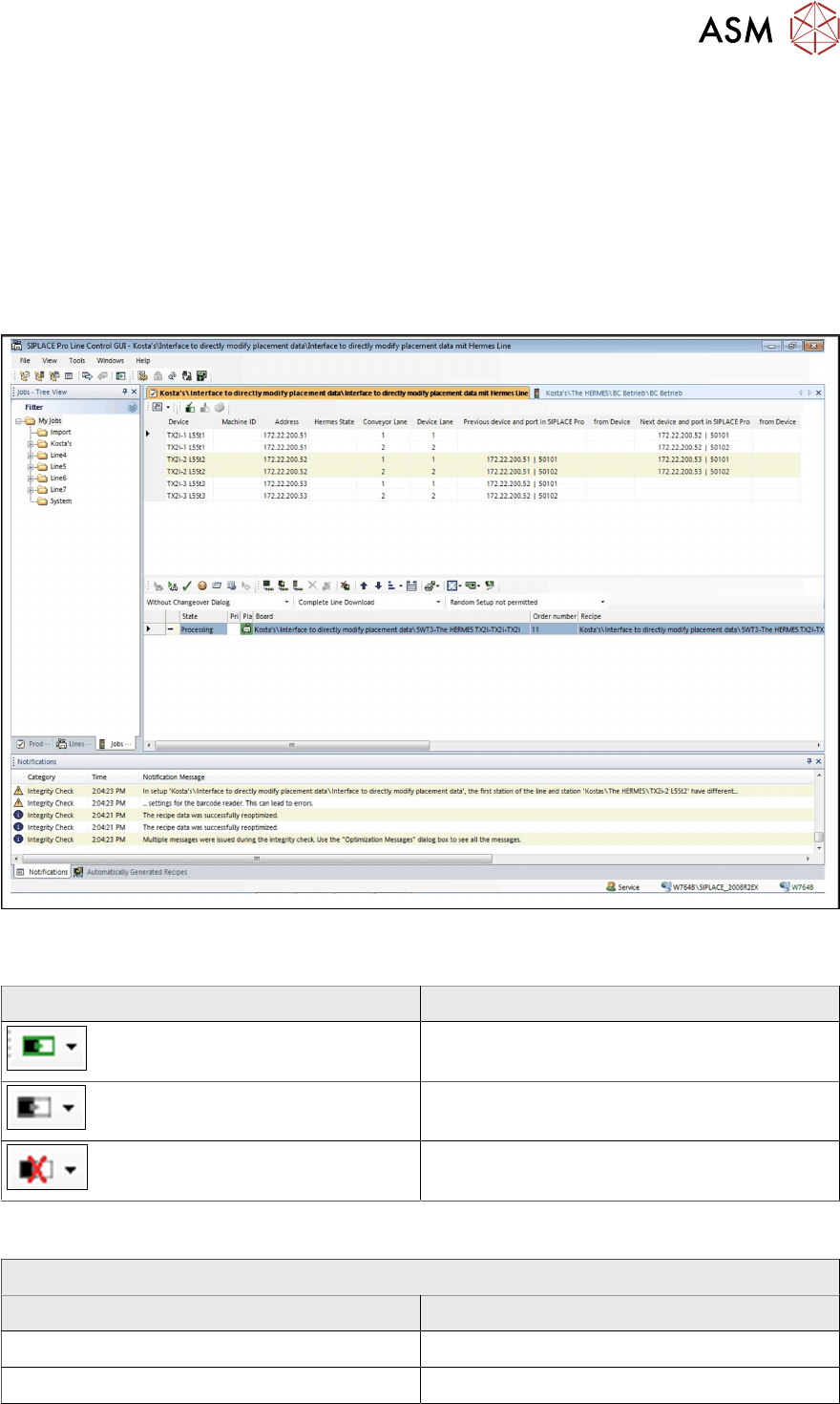

4 操作生产线控制 GUI
4.1 生产线控制 GUI 连接视图
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 125
4 操作生产线控制 GUI
4.1 生产线控制 GUI 连接视图
► 启动生产线控制 GUI。
► 打开生产线视图区域。
ð 将会显示生产线数据及其相应运行状态。
对于
IPC-HERMES-9852
，可以切换用于显示
Devices of the line
和 SIPLACE Pro 信息的图形视图
和列表视图。根据
IPC-HERMES-9852
配置的连接状态，显示相应图标。
区域 价值/含义
IPC-HERMES-9852
连接成功。
IPC-HERMES-9852
连接尚未校验。
IPC-HERMES-9852
连接出错。
连接示图参数
图形示图列表
区域 价值/含义
Device
显示贴片生产线中该设备的名称。
Machine ID
显示贴片生产线中该设备的设备 ID。
4 操作生产线控制 GUI
4.1 生产线控制 GUI 连接视图
126 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
图形示图列表
区域 价值/含义
Address
显示贴片生产线中该设备的 IP 地址或主机名
称。取决于在 SIPLACE Pro 所输入的生产线设
备信息。
Hermes State
显示
IPC-HERMES-9852
的配置情况。
正常：
生产线设备的配置与 SIPLACE Pro 的配
置相符。
错误：
生产线设备的配置与 SIPLACE Pro 的配
置不符。
Conveyor lane
显示传送导轨通道，例如下载到 DEK 打印机和
SIPLACE 工作站。
Device Lane
显示贴片生产线中该设备的通道。
Previous device and port in SIPLACE Pro
显示生产线上一台连接设备的 IP 地址或主机名
称和端口编号。
from Device
显示
IPC-HERMES-9852
的配置情况。如果生
产线设备的配置与 SIPLACE Pro 的配置相符，
将只显示
正常
以方便读取。
Next device and port in SIPLACE Pro
显示生产线下一台连接设备的 IP 地址或主机名
称和端口编号。
from Device
显示
IPC-HERMES-9852
的配置情况。如果生
产线设备的配置与 SIPLACE Pro 的配置相符，
将只显示
正常
以方便读取。
4.1.1 检查设备配置
► 在图形示图工具栏中，选择图标
Check the IPC-HERMES-9852 device configuration
。
ð 将会加载生产线中所有设备的
IPC-HERMES-9852
配置并与 SIPLACE Pro 数据进行比较。
ð 主视图中显示比较结果。如果成功，将会显示图标 。如果出现错误，将会在生产线受
影响的设备之间显示图标 。
4.1.2 下载设备配置
► 在图形示图工具栏中，选择图标
Download IPC-HERMES-9852 device configuration
。
ð 主视图中显示比较结果。如果失败，生产线控制 GUI 通知窗口将会显示一条消息，显示
IPC-HERMES-9852
配置失败的原因。
