3 Konfiguration
3.2 Verbindungkonfiguration in SIPLACE Pro
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 71
3.2 Verbindungkonfiguration in SIPLACE Pro
HINWEIS
Systemanforderungen
Die Verbindungskonfiguration mit SIPLACE Pro ist nur in Verbindung ab der Stationssoft-
ware 711.1 möglich. Bei der Stationssoftware 710.3 ist die Verbindungskonfiguration mit
SIPLACE Pro nicht möglich.

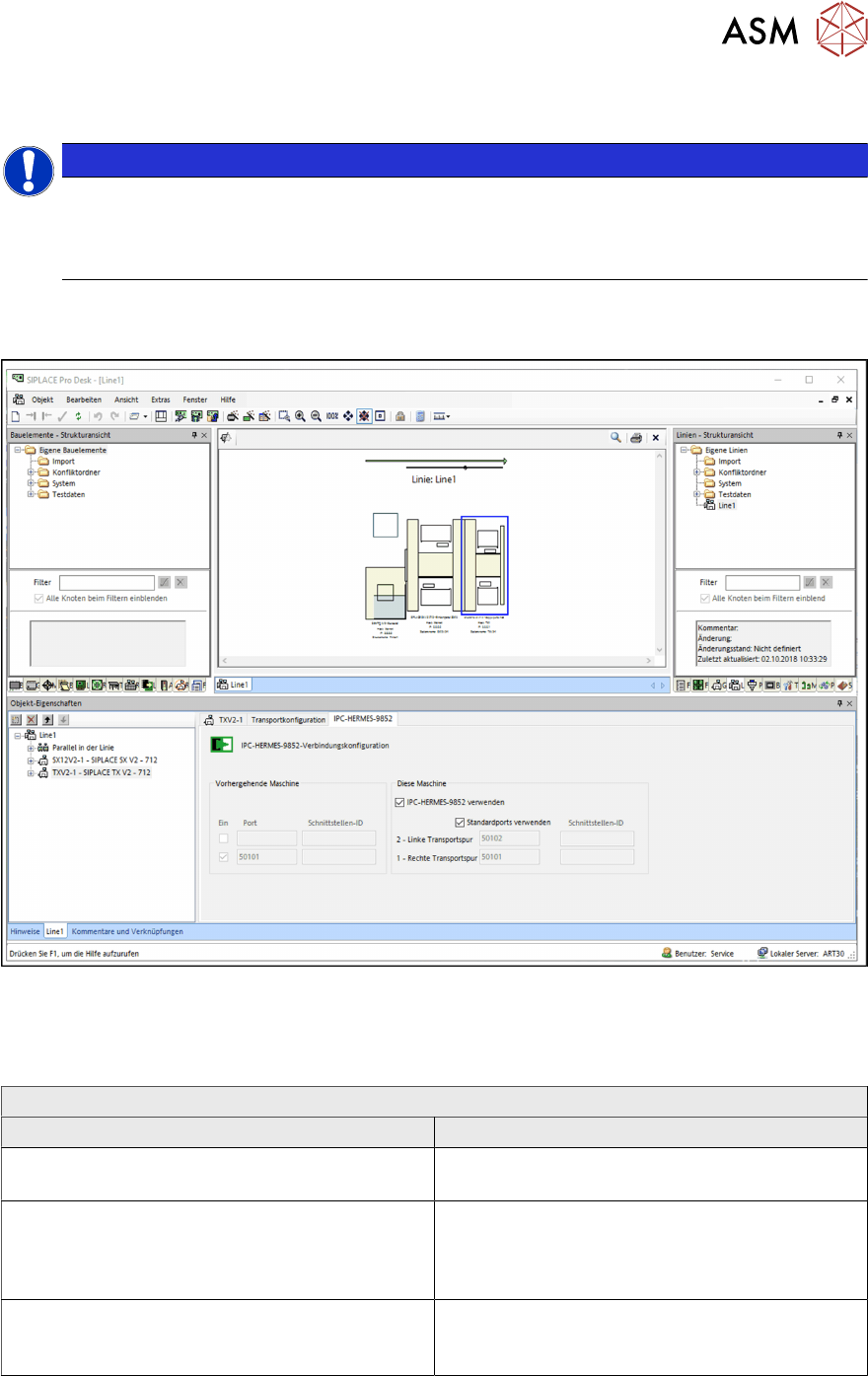

► Öffnen Sie den Linien-Editor von SIPLACE Pro.
► Wählen Sie die Registerkarte IPC-HERMES-9852.
► Wählen Sie die einzelnen Stationen der Linie aus und nehmen Sie die Verbindungskonfigura-
tion für alle Stationen der Linie durch.
ð Es werden die Einstellungen der vorherigen Maschine angezeigt und Sie können die Ver-
bindungskonfiguration zur nachfolgenden Maschine einstellen.
Bearbeitungsfeld: Von vorheriger Maschine
Feld Wert/Bedeutung
Ein Zeigt an, ob eine Port-Nummer von der vorheri-
gen Maschine vorhanden ist.
Port Die Port-Nummer der vorherigen Maschine
(Bestücker, Drucker, allgemeines Liniengerät,
oder Inspektionssystem) wird aus der Konfigu-
ration ausgelesen und wird hier angezeigt.
Schnittstellen-ID Die Schnittstellen-ID des vorherigen Fremdge-
rätes (keine SIPLACE Stationen) wird ange-
zeigt.
► Nehmen Sie die Verbindungskonfiguration zur nachfolgenden Maschine vor.
3 Konfiguration
3.2 Verbindungkonfiguration in SIPLACE Pro
72 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
Bearbeitungsfeld: Zur nachfolgenden Maschine
Feld Wert/Bedeutung
IPC-HERMES-9852 verwenden Aktiviert:
Für die Verbindung zum nächsten Gerät der
Linie wird an Stelle der IPC SMEMA-Schnittstel-
le der IPC-HERMES-9852 für dieses Gerät der
Linie verwendet. Am nachfolgenden Gerät der
Linie wird diese Konfiguration dann unter Von
vorheriger Maschine angezeigt und kann dort
nicht verändert werden
Deaktiviert:
Für die Verbindung zum nächsten Gerät der
Linie wird die IPC SMEMA-Schnittstelle verwen-
det.
Standardports verwenden Aktivieren Sie diese Option, falls Sie die Stan-
dardports verwendet wollen.
Deaktiviert:
Ermöglicht das Eintragen von eigenen Portnum-
mern für die jeweilige Transportspur.
Port 2 - Linke Transportspur
50102 - Portnummer für die linke Transportspur.
Schnittstellen-ID Die Schnittstellen-ID für Fremdgeräte mit zu-
sätzlichen Transportspuren (inkl. Rücktrans-
port), welche nicht die Haupttransportrichtung
durch die Linie sind. Mit Hilfe der Schnittstel-
len-ID werden die Eingabe- oder Ausgabeseite
von Spezialgeräten (keine SIPLACE Stationen)
identifiziert.
Standard: Es ist kein Wert für die Schnittstel-
len-ID eingetragen.
Port 1 - Rechte Transportspur
50101 - Portnummer für die rechte Transport-
spur.
Schnittstellen-ID Die Schnittstellen-ID für Fremdgeräte mit zu-
sätzlichen Transportspuren (inkl. Rücktrans-
port), welche nicht die Haupttransportrichtung
durch die Linie sind. Mit Hilfe der Schnittstel-
len-ID werden die Eingabe- oder Ausgabeseite
von Spezialgeräten (keine SIPLACE Stationen)
identifiziert.
Standard: Es ist kein Wert für die Schnittstel-
len-ID eingetragen.
3 Konfiguration
3.3 Verbindungskonfiguration an der SIPLACE Station
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 73
3.3 Verbindungskonfiguration an der SIPLACE Station
Für jede SIPLACE Station der Linie muss festgelegt sein, von welchem Vorgänger sie die Leiter-
plattendaten übernimmt. D.h. es muss jeweils der Vorgänger (IP-Adresse bzw. Host-Name und
Port-Nummer) definiert sein. Diese Verbindungskonfiguration wird in SIPLACE Pro vorgenommen
und kann hier eingesehen, oder für die einzelne Station geändert werden.

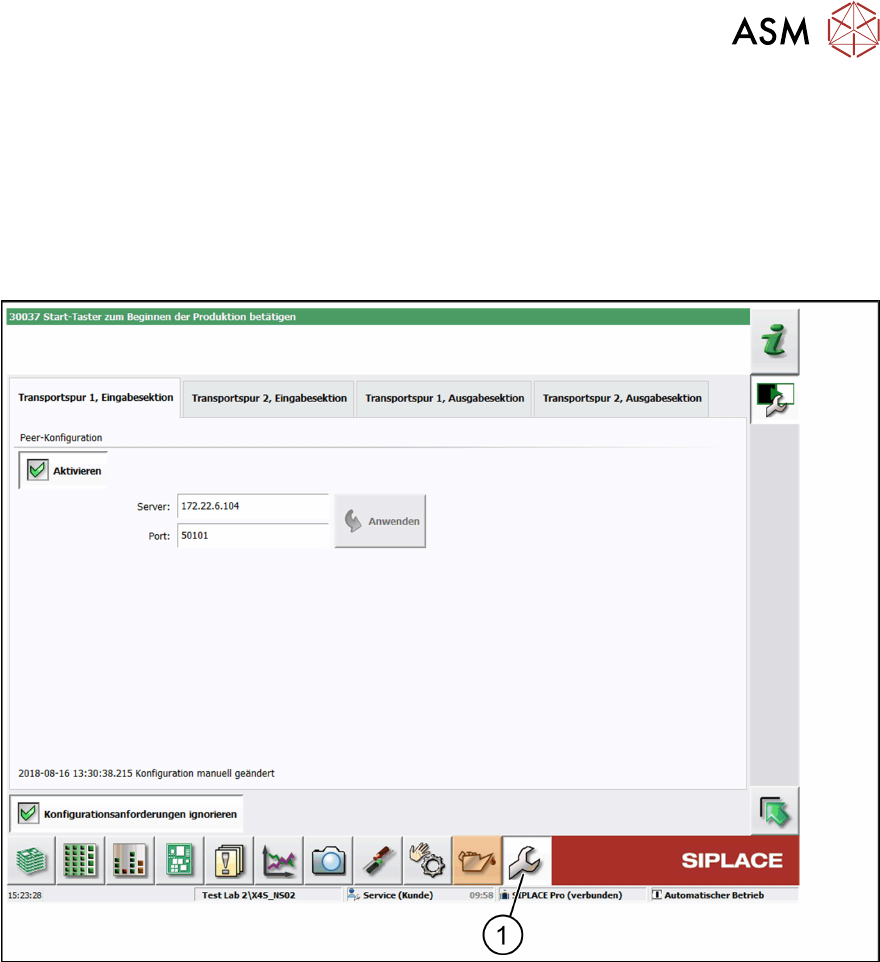

► Klicken Sie in der Symbolleiste Service (1) und wählen Sie IPC-HERMES-9852.
ð Die Ansicht IPC-HERMES-9852 – Konfiguration wird angezeigt.
Standardeinstellung
Die Option Konfigurationsanforderungen ignorieren ist deaktiviert. Unabhängig von den hier
vorgenommenen Einstellungen wird die von SIPLACE Pro vorgegebene Konfiguration angewen-
det.
Vorgegebene Verbindungseinstellungen ändern (Optional)
► Aktivieren Sie die Option Konfigurationsanforderungen ignorieren.
ð Die von SIPLACE Pro vorgegebene Konfiguration wird durch die hier vorgenommenen
Einstellungen für Host und Port überschrieben.
Für jedes Transportband der Eingabesektion muss ein gleichberechtigter Kommunikationspartner
(Peer) der vorhergehenden Maschine festgelegt werden, mit dem über IPC-HERMES-9852 Infor-
mationen ausgetauscht werden.
