4 操作生产线控制 GUI 4.2 图示 128 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
4 操作生产线控制 GUI
4.2 图示
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 127
4.2 图示

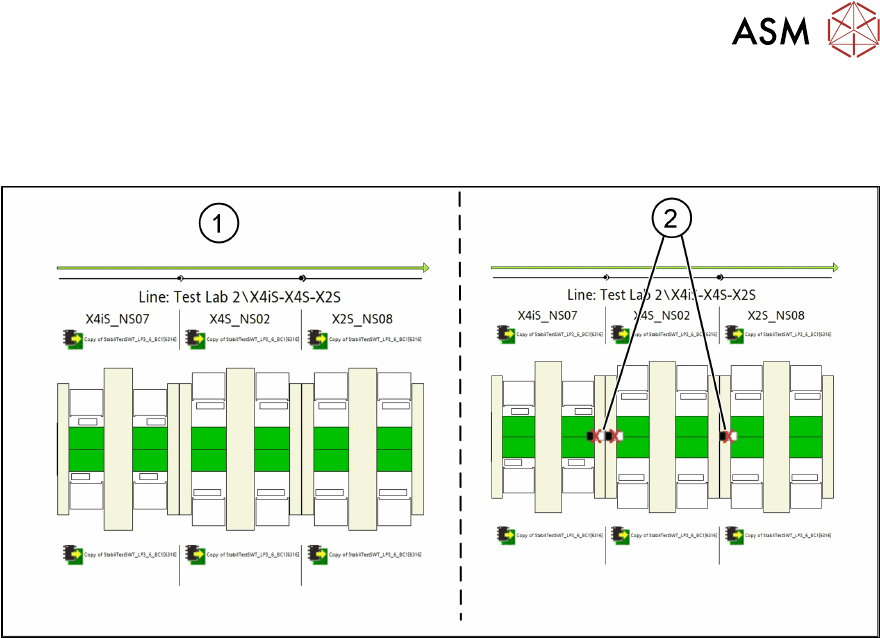

该图显示与 IPC-HERMES-9852 连接后，LCGUI 中的图示信息。
1.
IPC-HERMES-9852
连接正常
2.
IPC-HERMES-9852
连接异常。SIPLACE Pro 的数据与工作站设置不同
4 操作生产线控制 GUI
4.2 图示
128 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
5 操作工作站软件
5.1 使用消息
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 129
5 操作工作站软件
5.1 使用消息
IPC-HERMES-9852
协议引起的消息（至少显示倒数 100 条）。
提示
消息定义和描述
有关消息定义和描述，请参阅
IPC-HERMES-9852
文档。另请参见 2.2 "IPC-HERMES-9852
相关记录" [}101]。
参阅:
2 5.1.3 "选择消息类型" [}132]
5.1.1 输入/输出导轨

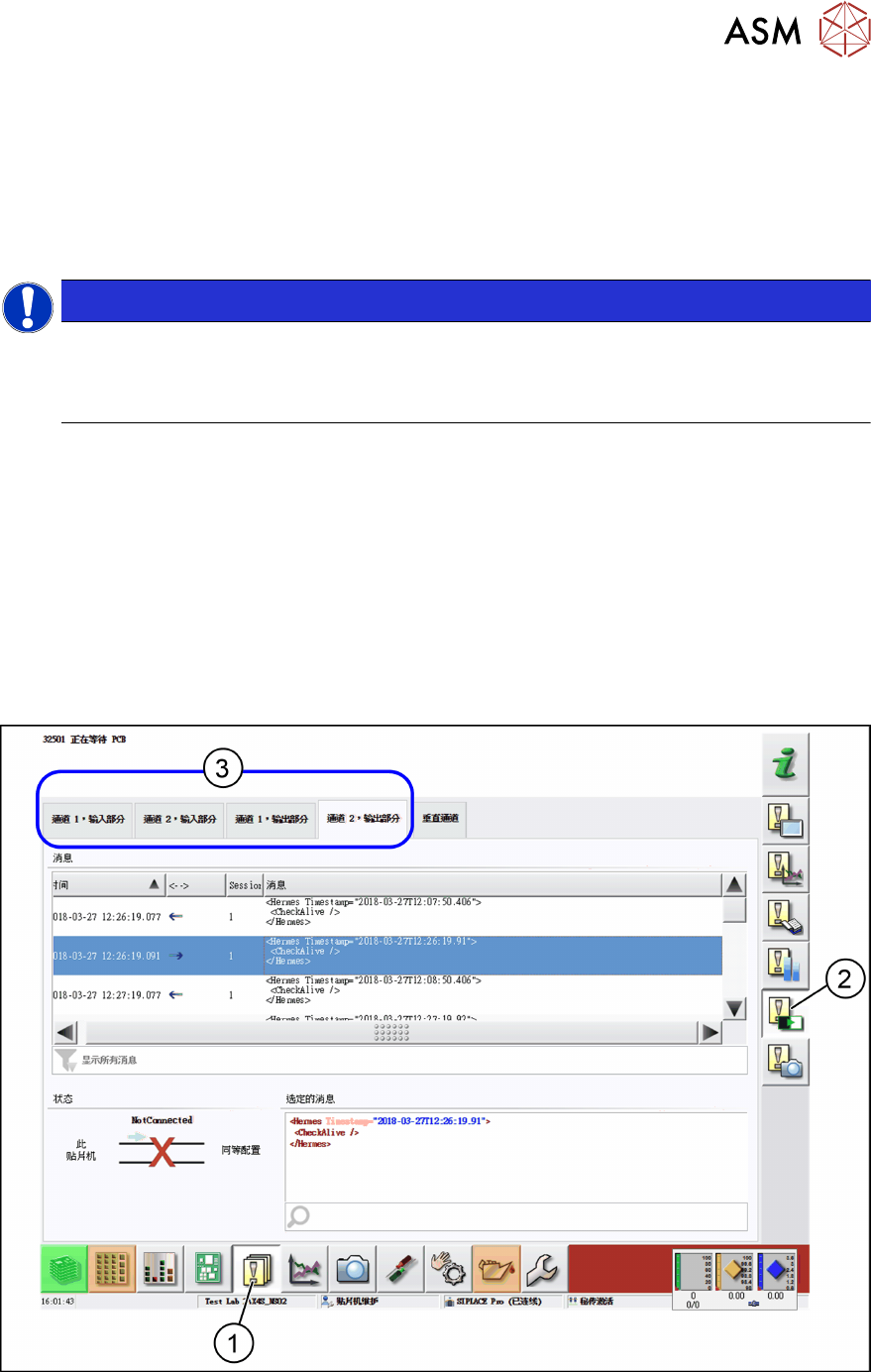

► 点击工具栏中的
事件
(1) 并选择
Hermes：状态和消息
(2)。
ð 将会显示
IPC-HERMES-9852 – 事件
视图。
► 选择
导轨 1 输入部分
或
导轨 2 输入部分
或
导轨 1 输出部分
或
导轨 2 输出部分
选项卡
(3)
.
