3.5 Verbindungskonfiguration für ASM ProcessLens
In diesem Abschnitt wird die Basiskonfiguration von IPC-HERMES-9852 in der ASM ProcessLens
4.0.1.0 Software oder höher beschrieben.
Derzeit wird IPC-HERMES-9852 nur auf einer Plattform mit zwei Transportspuren unterstützt;
daher wird in diesem Dokument der Vorgang zur Konfiguration von IPC-HERMES-9852 auf einem
System mit zwei Transportspuren beschrieben. Bei Bedarf wird auf die Konfigurationsunterschiede
zu einer Plattform mit einer Transportspuren hingewiesen.
► Starten Sie die ASM ProcessLens-Software.

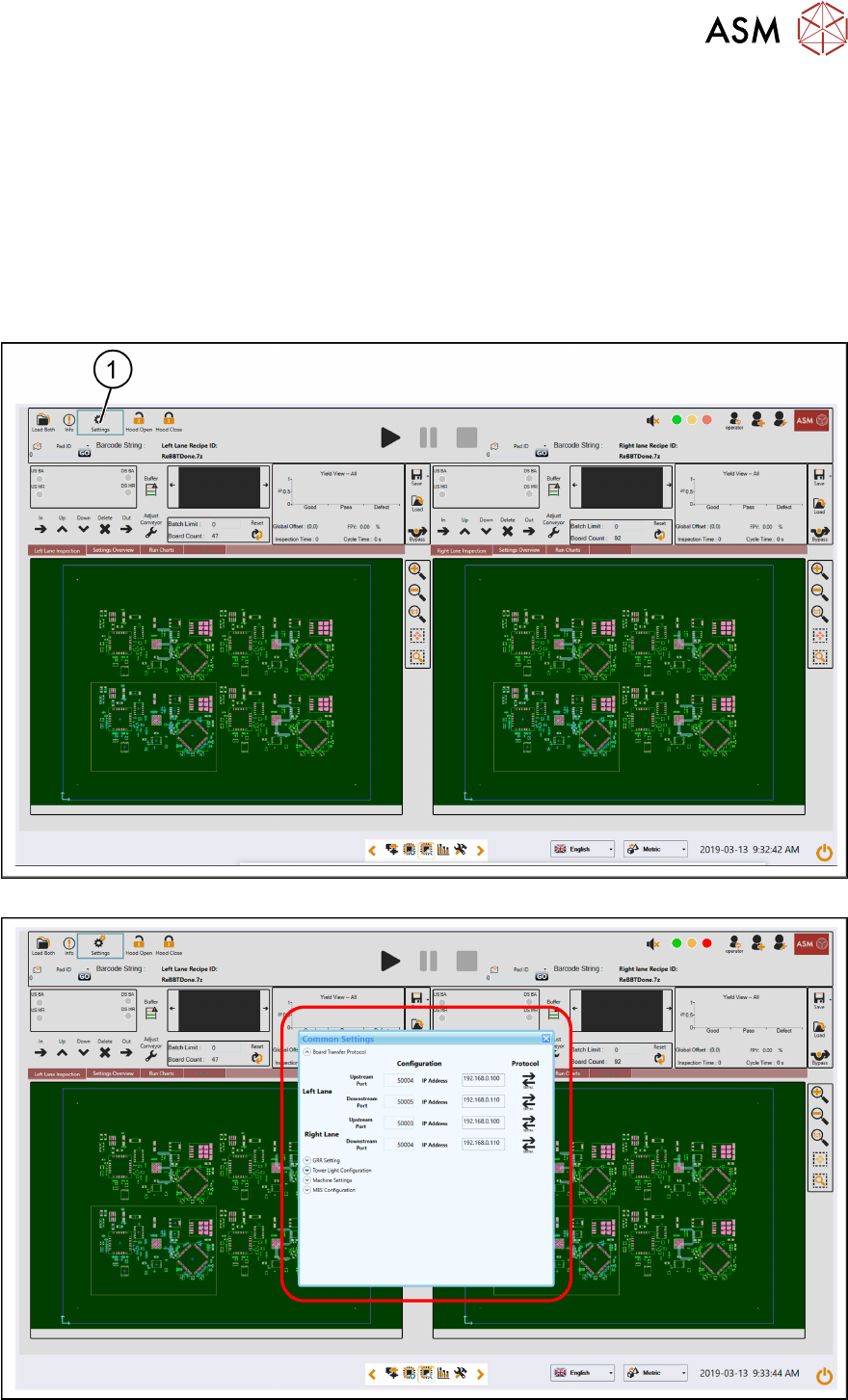

► Klicken Sie auf das Symbol Settings (1).
► Wechseln Sie zum Unterabschnitt Board Transfer Protocol.
3 Konfiguration
3.5 Verbindungskonfiguration für ASM ProcessLens
78 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
Legen Sie die erforderlichen Einstellungen für Port und IP-Adresse für jeden Spur-Endpunkt fest.
●
Linke Spur Upstream
●
Rechte Spur Upstream
●
Linke Spur Downstream
●
Rechte Spur Downstream
HINWEIS
Bei einer Spur werden nur die Endpunkte für die rechte Spur angezeigt.
Alle Port-Einstellungen können bearbeitet werden. Es müssen jedoch eindeutige Einstellungen ge-
wählt werden. Bei den Upstream-Port-Werten müssen die von der Upstream-Ausstattung festge-
legten Werte befolgt werden. Bei den Downstream-Ports kann jede verfügbare Port-Nummer ge-
wählt werden.
Die empfohlenen Port-Nummern für die Downstream-Endpunkte sind 50004 und 50005.
Das System akzeptiert in den Port-Feldern keine ungültigen Eingaben, wie z. B. nicht numerische
Zeichen.

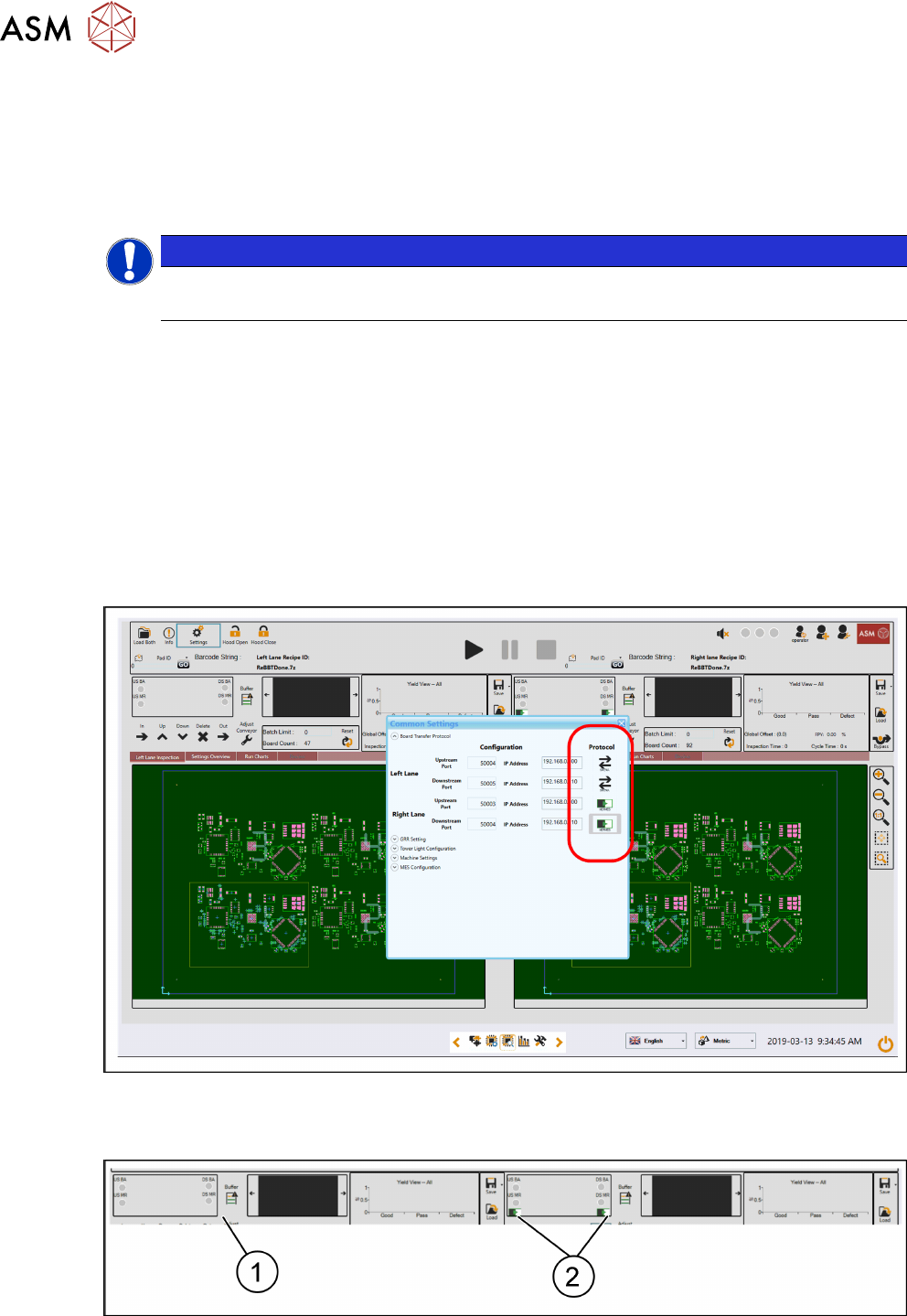

► Klicken Sie auf das Symbol für das Transferprotokoll, um zwischen IPC-HERMES-9852 und
SMEMA umzuschalten; die Protokolle können zusammen verwendet werden (z. B. kann auf
der rechten Spur IPC-HERMES-9852 und auf der linken Spur SMEMA verwendet werden).
► Schließen Sie das Dialogfenster „Settings“ (Einstellungen), um die Werte zu übernehmen.
Das Symbol für das Transferprotokoll ändert sich je nach dem aktivierten Protokoll.
Für die Spur-Statusabschnitte wird in der Benutzerschnittstelle ebenfalls durch Anzeige des Sym-
bols für IPC-HERMES-9852 angegeben, dass IPC-HERMES-9852 aktiv ist
1. Linke Spur verwendet SMEMA.
2. Rechte Spur verwendet IPC-HERMES-9852.
3 Konfiguration
3.5 Verbindungskonfiguration für ASM ProcessLens
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 79
Die IPC-HERMES-9852 Protokolldaten befinden sich im System-Protokollordner, die Daten werden
in einzelnen Dateien protokolliert. Beim Protokollformat wird der ASM ProcessLens-Standard be-
folgt, um Kompatibilität mit anderen Protokollen zu gewährleisten, das Format kann jedoch leicht in
andere Formate, wie z. B. xml, umgewandelt werden.
Die einzelnen Dateien werden ordnungsgemäß zur Identifizierung des zugehörigen Spur-End-
punkts benannt.

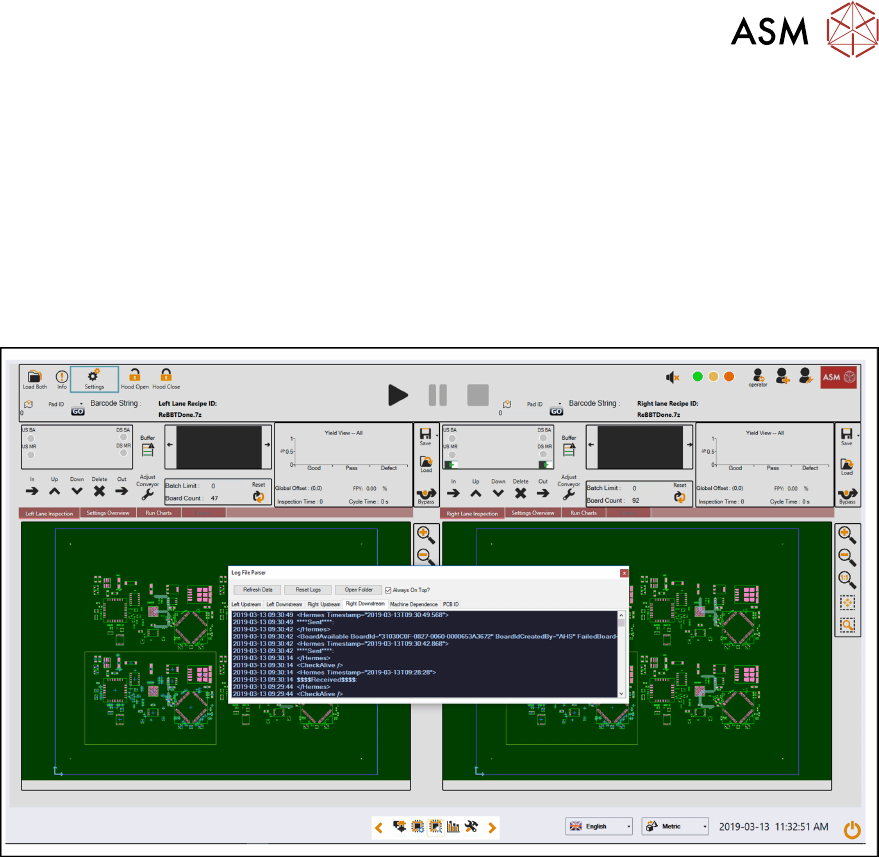

Die Protokolldaten können auch über das „ProcessLens Test Toolkit“ angezeigt werden, das auf
allen Rechnern mit einer Softwareversion ab 4.0.1.0 vorinstalliert ist. Dies ermöglicht die Echtzeit-
überwachung von IPC-HERMES-9852 Protokollen zu Diagnosezwecken etc. über ein schweben-
des GUI-Fenster.
