3 配置 3.1 LAN 的连接配置 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 115 ► QoS -> Access Control Lists -> Summary 配置结果如下所示： ► 转至 QoS -> Access Control Lists -> Interfaces 并将访…
3 配置
3.1 LAN 的连接配置
114 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
► 转至

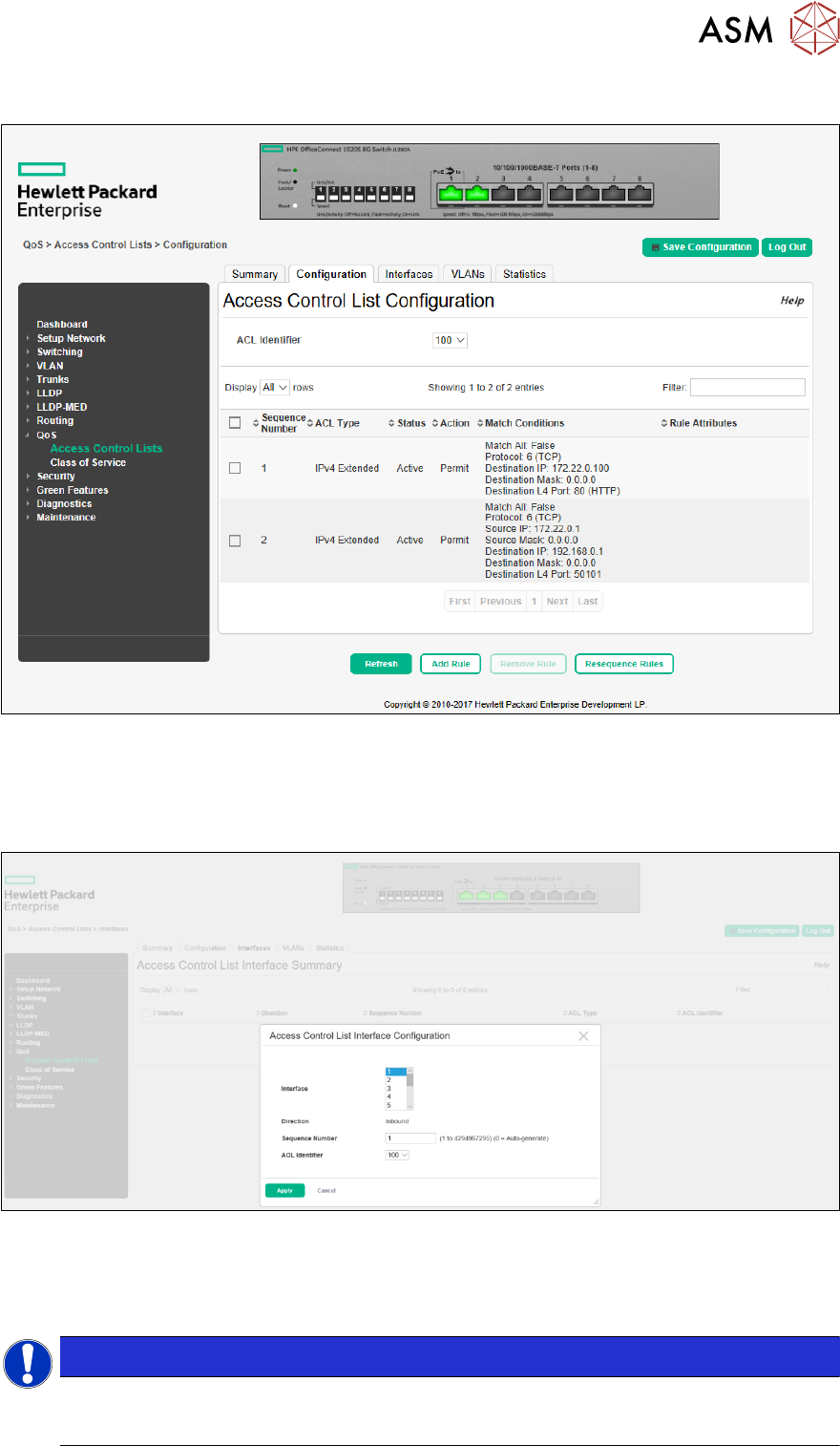

QoS
->
Access Control Lists
->
Configuration
并添加一条用于 Hermes 连接的规则
（
Sequence Number
= e.g. 2,
Action
= Permit,
Protocol
= TCP,
Source IP Address / Wildcard
Mask
= 172.22.0.1 / 0.0.0.0,,
Destination IP Address / Wildcard Mask
= 192.168.0.1 / 0.0.0.0,
Destination L4 Port
=
Equal
50101)。
3 配置
3.1 LAN 的连接配置
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 115
►
QoS
->
Access Control Lists
->
Summary
配置结果如下所示：
► 转至
QoS
->
Access Control Lists
->
Interfaces
并将访问控制列表 (ACL) 添加到相应接口，例
如
Interface
= 2，
Sequence Number
= 例如 1，
ACL Identifier
= 100。
ð 激活 ACL 前，需确保不要应用于所有接口，以便在出错的情况下能留下一个接口用于更改
配置。
► 检测已应用的配置。
► 如果一切正常，请保存该配置。
采用与配置堆料机和打印机连接相似的方法，连接贴片机和传送导轨。
提示
网络设施中的路由器
确保已将路由器正确配置到您的网络设施中！
3 配置
3.2 SIPLACE Pro 的连接配置
116 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
删除
要删除已配置的连接，可采用相反的步骤并删除已创建的条目。
3.1.6 使用其他路由器
如需使用其他路由器在 SIPLACE LAN 和工作场所 LAN 之间建立 Hermes 连接，请参考所选路由器
供应商提供的有关接口的使用指南。
3.2 SIPLACE Pro 的连接配置
提示
系统需求
兼容工作站软件（≥ SW711.1），可以在 SIPLACE Pro 中配置相关连接。工作站软件 710.3
不支持在 SIPLACE Pro 中配置连接。

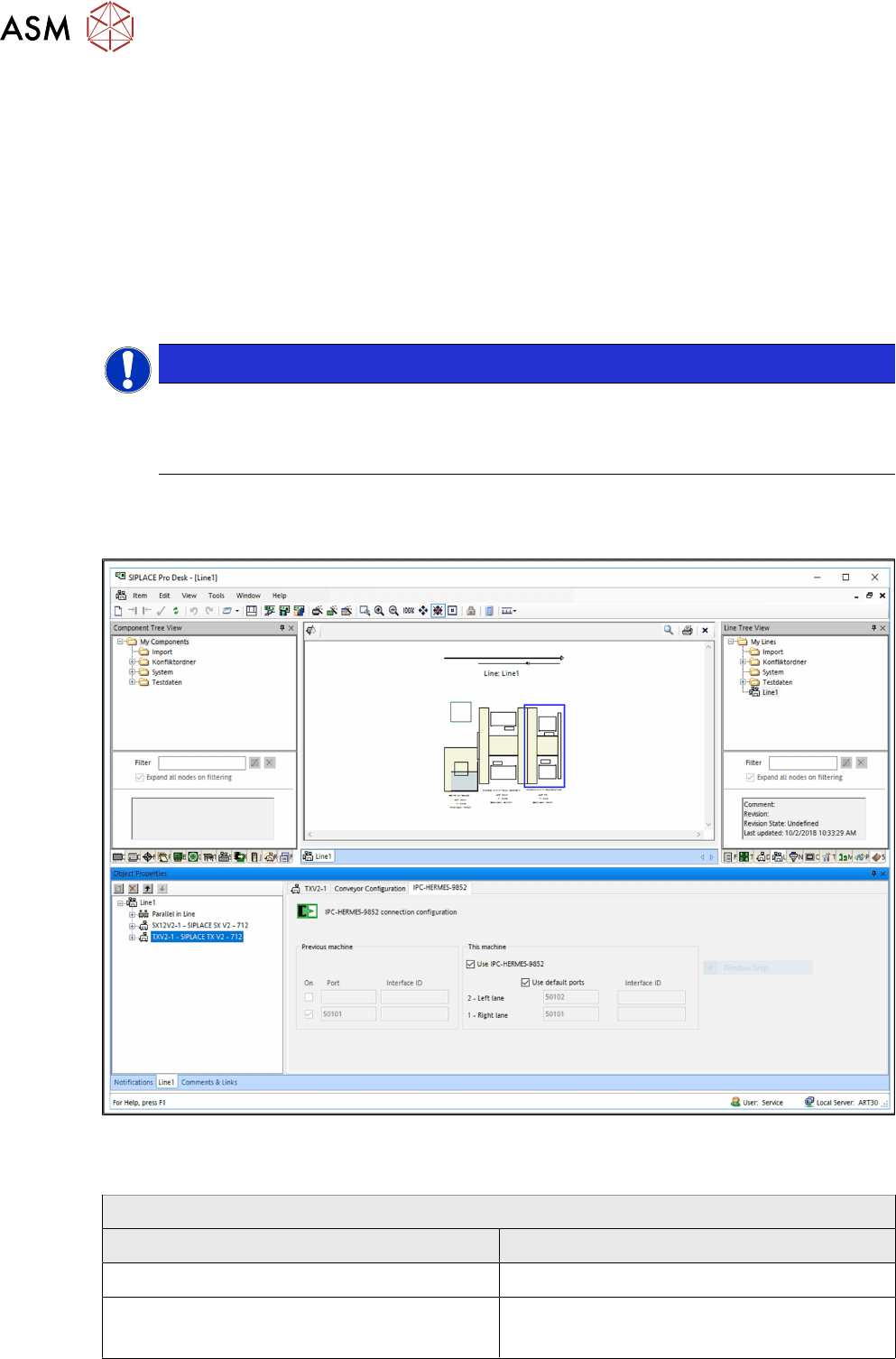

► 在 SIPLACE Pro 中打开生产线编辑器。
► 选择
IPC-HERMES-9852
选项卡。
► 选择生产线各工作站并对其进行配置。
ð 待显示上一台设备的设置后，再配置下一台设备。
编辑区域：自上一台设备开始
区域 价值/含义
开
显示端口编号是否已被上一台设备取用。
端口
此处显示上一台设备（贴片机、打印机、生产线
常规设备或检测系统）配置后的端口编号。
