3 Konfiguration
3.1 Verbindungskonfiguration im LAN
68 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020

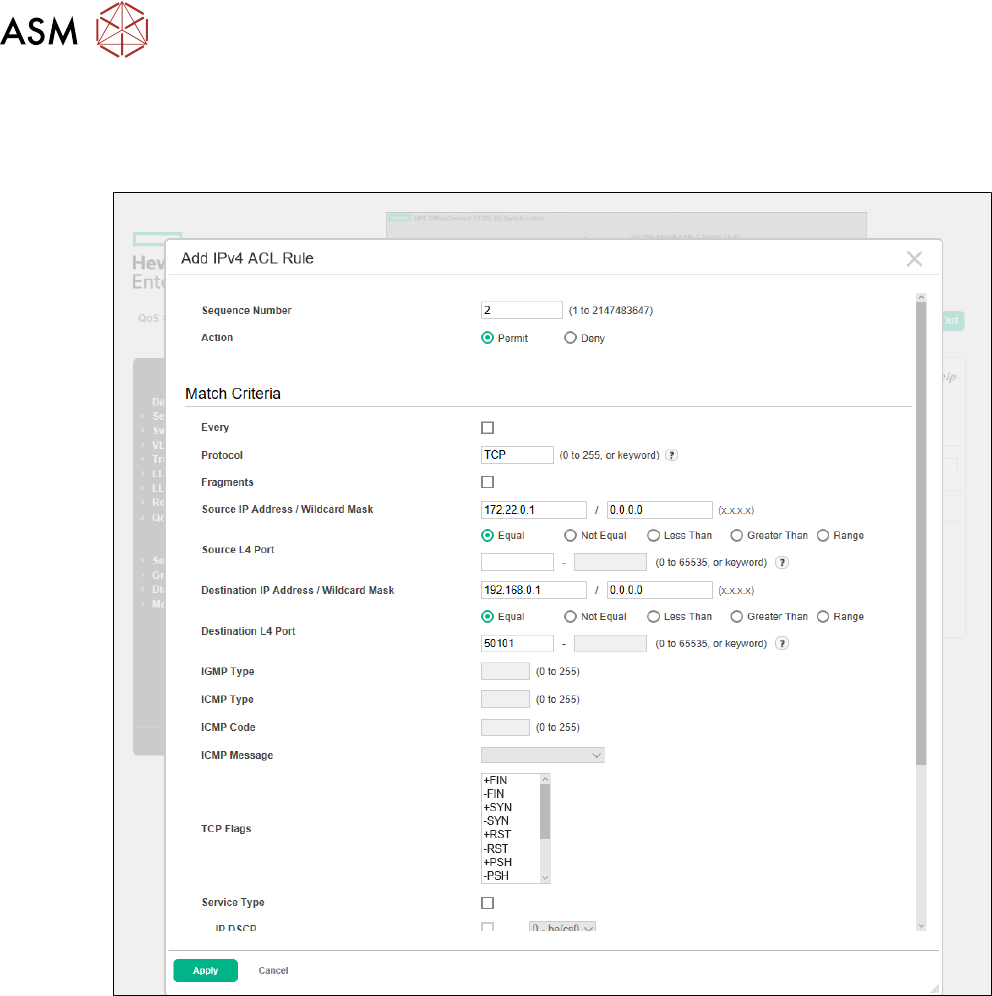

► Wählen Sie QoS -> Access Control Lists -> Configuration und fügen Sie eine Regel für die
Hermes-Verbindung hinzu (Sequence Number = z.B. 2, Action = Permit, Protocol = TCP,
Source IP Address / Wildcard Mask = 172.22.0.1 / 0.0.0.0, Destination IP Address / Wild-
card Mask = 192.168.0.1 / 0.0.0.0, Destination L4 Port = Equal 50101).
3 Konfiguration
3.1 Verbindungskonfiguration im LAN
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 69

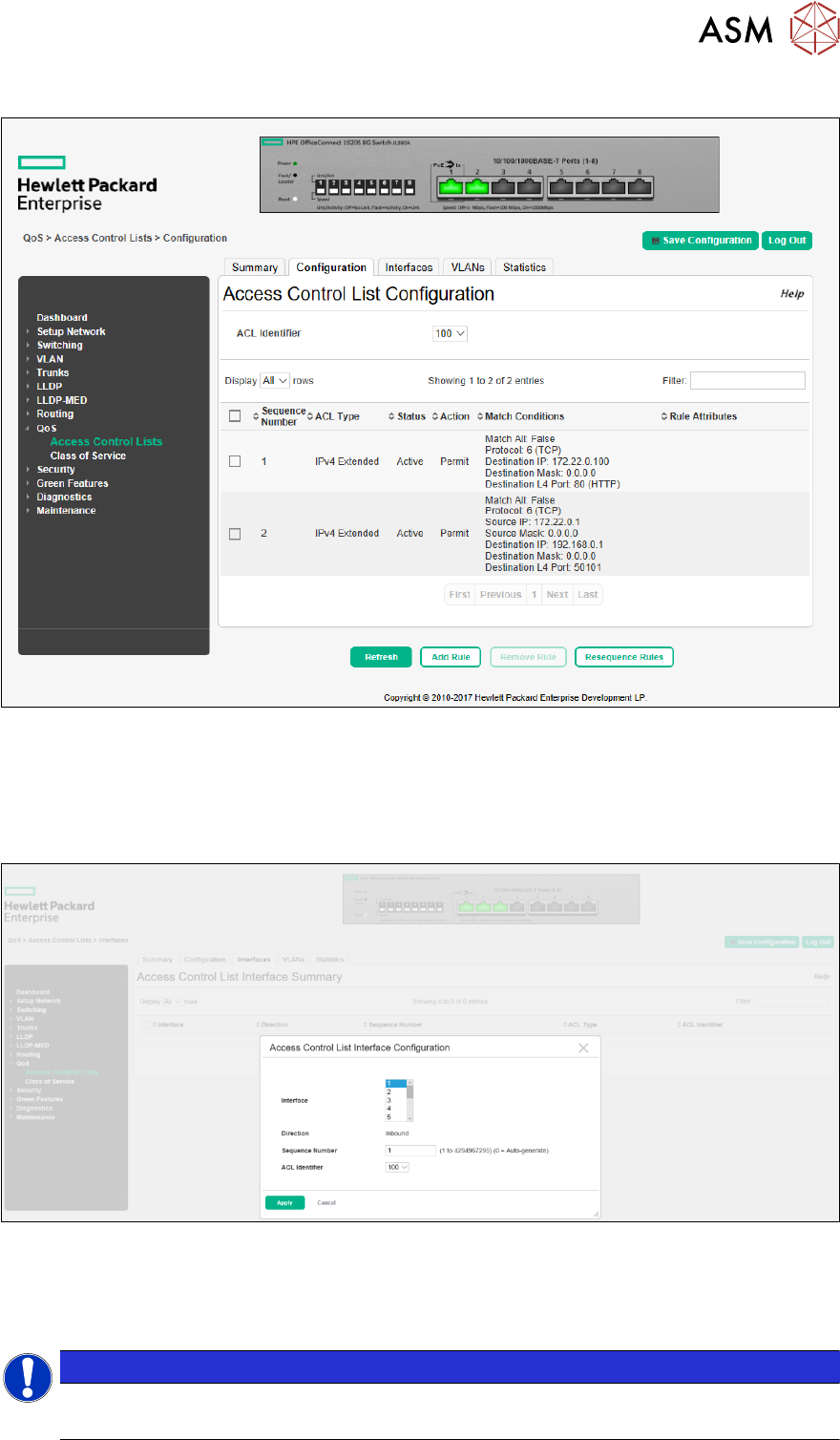

► Das Ergebnis unter QoS -> Access Control Lists -> Summary sieht folgendermaßen aus:
► Wählen Sie QoS -> Access Control Lists -> Interfaces und fügen Sie bei der entsprechen-
den Schnittstelle die Zugriffsliste (ACL) hinzu, z.B. Interface = 2, Sequence Number = z.B.
1 und ACL Identifier = 100.
ð Bevor Sie die Zugriffsliste (ACL) aktivieren, stellen Sie sicher, dass sie nicht allen Schnitt-
stellen zugeordnet ist und dass es eine andere Schnittstelle gibt, über die diese Konfigura-
tion geändert werden kann, für den Fall, dass etwas nicht funktioniert.
► Testen Sie die angewendete Konfiguration.
► Wenn alles einwandfrei funktioniert, können Sie die Konfiguration speichern.
Das Einrichten einer Verbindung zwischen Bestücker und Transport funktioniert analog der Verbin-
dungskonfigurierung zwischen Stapler und Drucker.
HINWEIS
Router in Netzwerkinfrastruktur
Stellen Sie sicher, dass der Router korrekt in Ihre Netzwerkinfrastruktur eingebunden ist!
3 Konfiguration
3.1 Verbindungskonfiguration im LAN
70 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020
Löschen
Für das Löschen der eingerichteten Verbindungen in umgekehrter Reihenfolge vorgehen und die
angelegten Einträge löschen.
3.1.6 Anderen Router verwenden
Wenn für die Einrichtung der Hermes-Verbindungen zwischen SIPLACE-LAN und Fabrik-LAN ein
anderer Router verwendet werden soll, was möglich ist, beachten Sie die Richtlinien des jeweiligen
Router-Anbieters bezüglich der Portweiterleitung.
