5 操作工作站软件 5.1 使用消息 130 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 编辑区域 - 消息 区域 值/含义 时间 消息发出的时间。 日期和时间：年-月-日 时:分:秒:毫秒 ←→ 指定每条消息的发送方向。 输入部分 → 从上游设备到本设备。 ← 从本设备到上游设备。 输出部分 → 从本设备到上游设…
5 操作工作站软件
5.1 使用消息
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 129
5 操作工作站软件
5.1 使用消息
IPC-HERMES-9852
协议引起的消息（至少显示倒数 100 条）。
提示
消息定义和描述
有关消息定义和描述，请参阅
IPC-HERMES-9852
文档。另请参见 2.2 "IPC-HERMES-9852
相关记录" [}101]。
参阅:
2 5.1.3 "选择消息类型" [}132]
5.1.1 输入/输出导轨
► 点击工具栏中的
事件
(1) 并选择
Hermes：状态和消息
(2)。
ð 将会显示
IPC-HERMES-9852 – 事件
视图。
► 选择
导轨 1 输入部分
或
导轨 2 输入部分
或
导轨 1 输出部分
或
导轨 2 输出部分
选项卡
(3)
.
5 操作工作站软件
5.1 使用消息
130 Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020

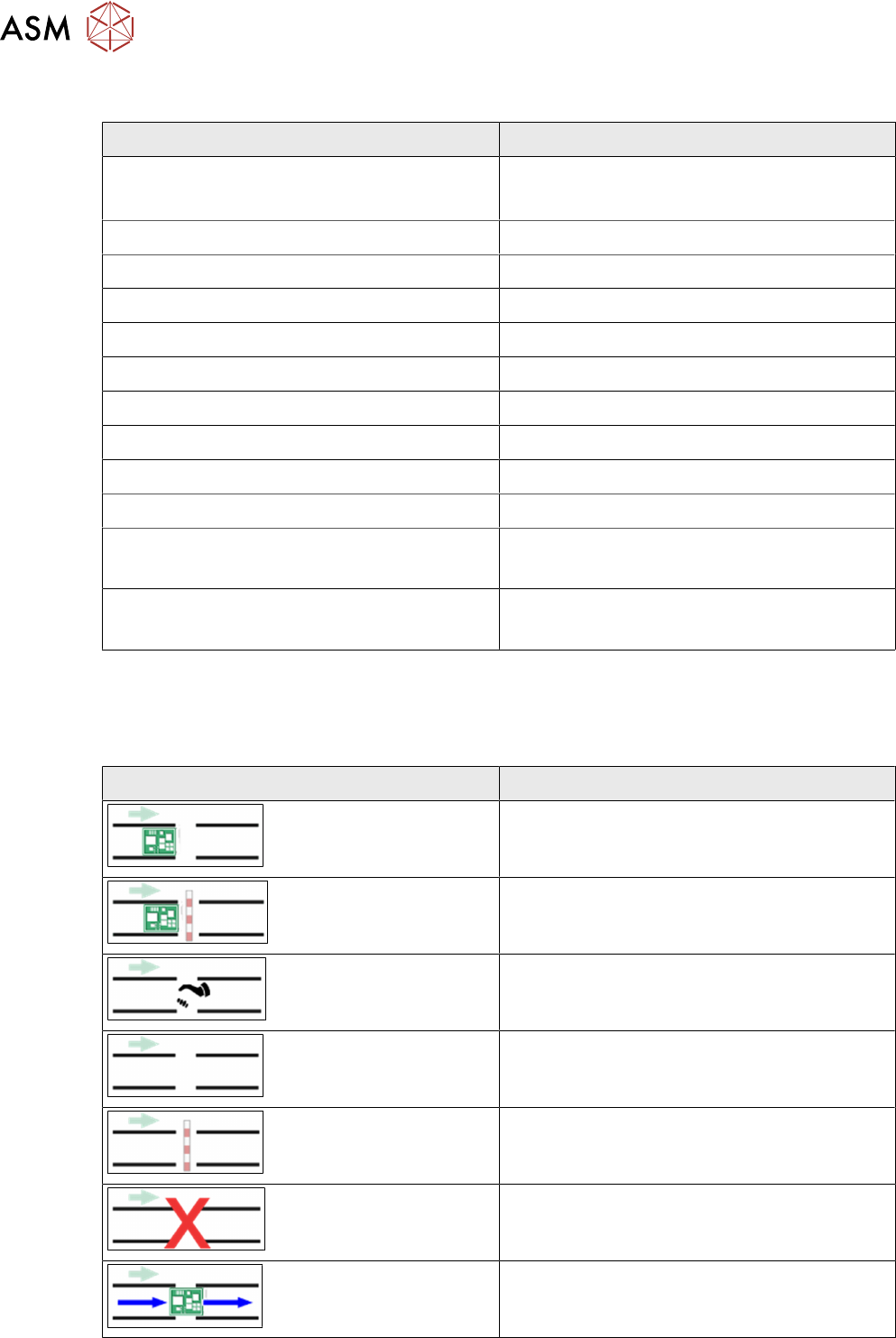

编辑区域 - 消息
区域 值/含义
时间
消息发出的时间。
日期和时间：年-月-日 时:分:秒:毫秒
←→ 指定每条消息的发送方向。
输入部分
→ 从上游设备到本设备。
← 从本设备到上游设备。
输出部分
→ 从本设备到上游设备。
← 从下游设备到本设备。
会话#
连接编号，以便分配消息。
信息
传输的信息。
显示所有消息
不论是何种消息类型，所有发送消息均显示在列
表内。
仅显示选定的消息类型
打开对话框，选择在列表中显示的消息。另请参
阅 5.1.3 "选择消息类型" [}132]
显示区域 - 状态
描述目前在选项卡选中的设备通信终端（本设备）与上游设备或下游设备相对应的通信终端（同等
配置）的当前通信状态。
图标 值/含义
基板可用，接收设备已准备就绪。
基板可用，接收设备尚未就绪。
握手：建立连接
无可用基板，接收设备已准备就绪。
无可用基板，接收设备尚未就绪。
两个通信合作商之间目前无连接。
两台设备的传送导轨均处于运行状态。
5 操作工作站软件
5.1 使用消息
Administrator Guide / Administrator Handbuch / 管理员指南 IPC-HERMES-9852 - V1.2 05/2020 131
图标 值/含义
移动设备的传送导轨处于运行状态。
接收设备的传送导轨处于运行状态。
显示区域 - 选定的消息
显示选定的消息的文本信息。
图标 值/含义
允许在显示消息中搜索文本串。

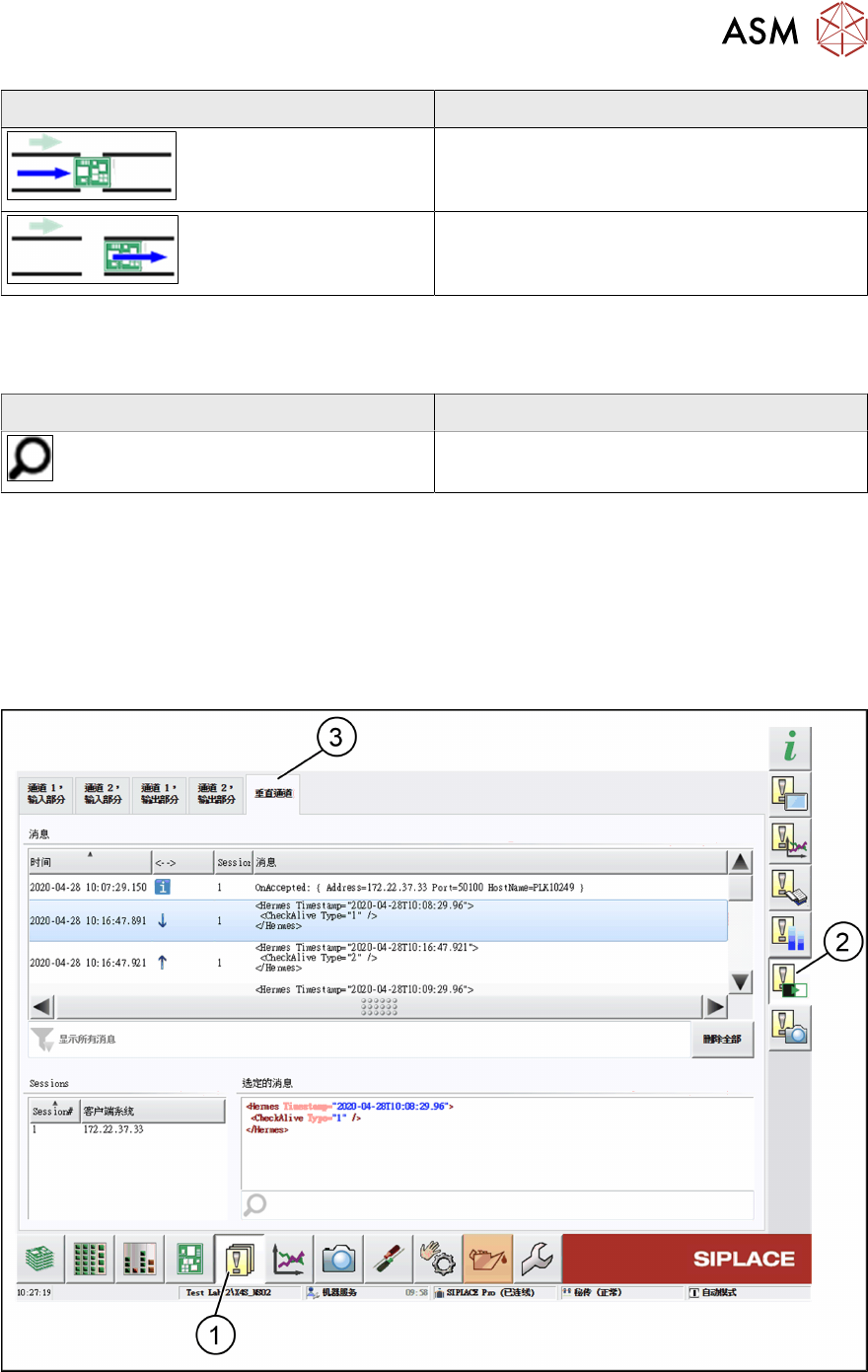

5.1.2 垂直通道
显示屏显示使用 IPC-HERMES-9852 协议在本机和上游系统（客户端系统）之间发送的消息。
► 点击工具栏中的
事件
(1) 并选择
Hermes：状态和消息
(2)。
ð 将会显示
IPC-HERMES-9852 – 事件
视图。
► 选择
垂直通道
选项卡
(3)
。
