第 1 部 基本篇 第 3 章 维护
3
-
16
3-4 加油

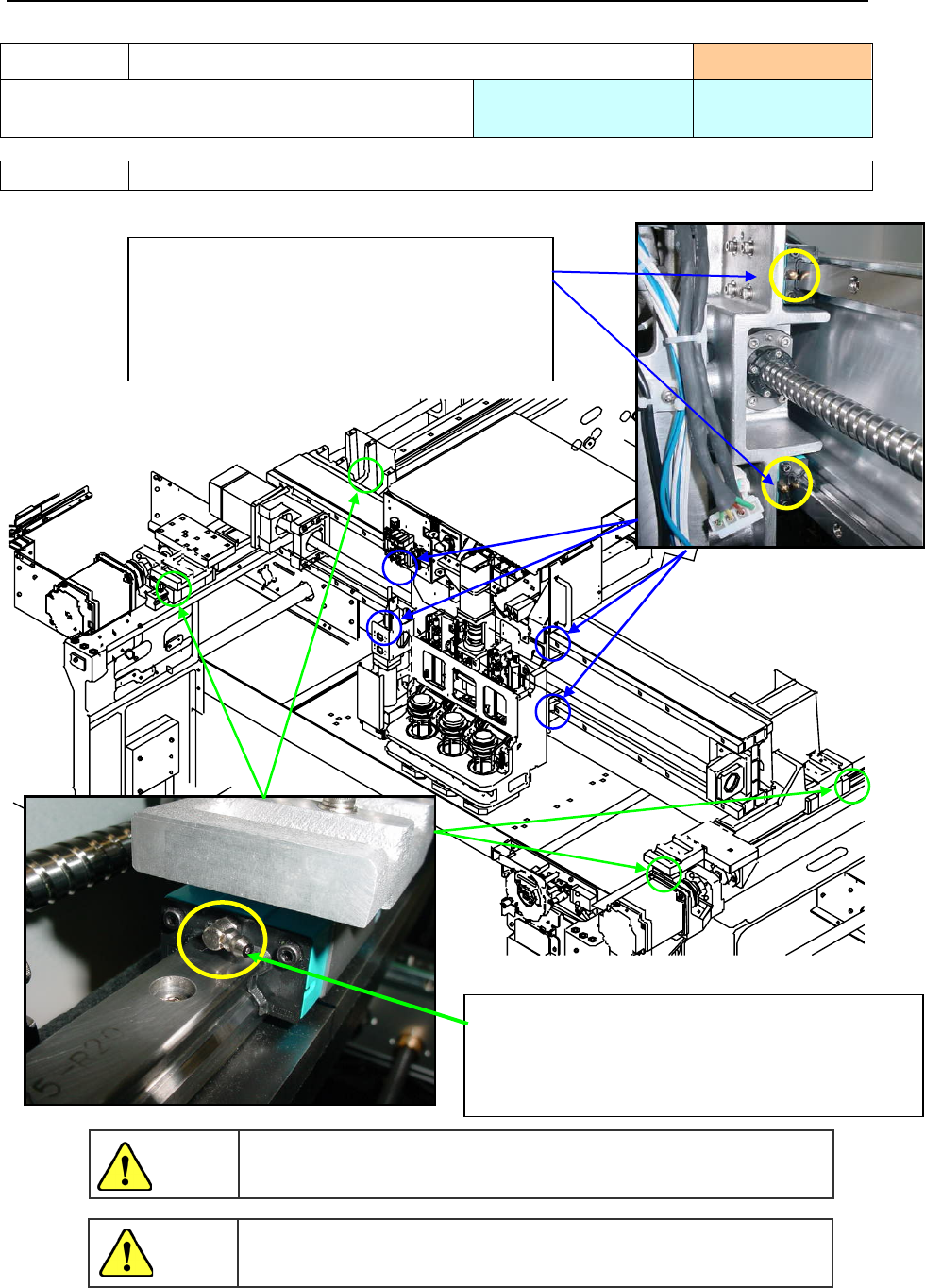

1) 用黄油枪，从 XY 轴直动单元的黄油加油孔注入黄油。
加油项目
・ 3-4-1 XY 轴直动单元
实施频度 ： 3 年
使用工具 ： 黄油枪 使用润滑油 ：
6459 润滑油 N
加油处 XY 轴直动单元（黄油加油孔）
XY 轴的驱动用带及马达部的轴承，请绝对不要注油（机械油、
黄油）。
为防止突然起动造成事故，请切断电源后进行。
润滑油注入部位（润滑油孔）
适合加油滴嘴
NIPPON THOMPSON（株）：A-5120V、B-5120V、
A-5240V、B-5240V
润滑油注入部位（润滑油孔）
适合加油滴嘴
NIPPON THOMPSON（株）制 ： A-8120V、B-8120V
注意
危険
第 1 部 基本篇 第 3 章 维护
3
-
17
请将润滑油薄薄地均匀涂抹在丝杠部全体。
加油项目
・ 3-4-2 滚珠丝杠（XY 轴）
实施频度 ： 2 个月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
若涂抹润滑油过量，在 XY 轴动作时可能会导致润滑油飞溅出。
为了防止不注意启动机器导致事故发生，请切断电源后再实施。
请绝对不要在ＸＹ轴驱动马达的轴承上注油（机油，润滑油）。
注意
危険
注意
第 1 部 基本篇 第 3 章 维护
3
-
18
1）左右各 1 根螺旋轴
①全部涂上黄油。
1）导轴 左 3 根 右 4 根
①全部涂上黄油。
１） 请在垫圈部和滑动沟槽部涂上黄油。
注油项目
・ 3-4-3 传送螺旋轴（轴）
实施频度 ： 每月
使用工具 ： 毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
・ 3-4-4 传送导轴
实施频度 ： 每月
使用工具 ： 毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
・ 3-4-5 基板挡块部
实施频度 ： 每月
使用工具 ： 毛刷 使用润滑油 ：
6459 润滑油 N
*
*
垫圈部
滑动沟槽部
*
①
①
