4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及 BOC 标记的位置。
该“基板上的坐标系”的原点称为“
基板原点
”。
· 基板原点可以设置在基板上或基板外的任意位置。
· 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
同时，在进行胶粘剂点胶的点胶装置中，采用
定位孔基准 或 外形基准
来进行基板定位。
必须根据“定位孔位置”及“基板设计偏移量”的值，来指定该定位系统与基板“
基板原点
”
的相对位置。
4-3-3-2-1 因基板的固定方式而产生的基准差异
因定位孔基准/外形基准、传送方向、传送基准等因素，各种基准的确定方法有所不同。
1) 基准
基准销的位置根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与方向，按下图来定义。(外形基准)
(1) 前面基准
传送方向 从左到右
(2) 前面基准
传送方向 从右到左
(3) 后面基准
传送方向 从左到右
(4) 后面基准
传送方向 从右到左
传送方向
基板
停止挡销
基板
基板设计端点
基板
原点(原点)
基板
基板设计端点
基板
原点(原点)
基板原点
(原点)
定位
孔销
基板设计端点
基板原点
(原点)
传送方向
停止挡销
定位孔销
传送方向
停止挡销
定位孔销
基板设计端点
定位孔销
停止挡销
基板
传送方向
第 1 部 基本篇 第 4 章 制作生产程序
4-14
4-3-3-2-2 单电路板
图 4-3-3-2-2-1 基板数据 尺寸设置画面(单电路板)
1) 基板尺寸
输入基板外形尺寸。
带有模型基板时，请输入包括模型基板在
内的尺寸。
与传送方向相同的方向为 X，与传送方向
成直角的方向为 Y。
基板尺寸 X
基板尺寸 Y
第 1 部 基本篇 第 4 章 制作生产程序
4-15
2) 定位孔位置
输入从基板原点到基准销的位置。
(在基本设置中将定位方式作为外形基准时，不必设置该项目。)
使用 CAD 数据时，如果需要将决定的原点(CAD 原点或自己公司特有的原点)作为基板原点
时，请输入由 CAD 等决定的从基板原点到基准位置的尺寸。
※ 基板原点与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。

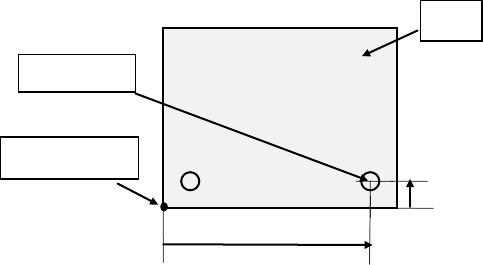

当传送为前面基准，基板的传送方向
为左→右时，以左图的定位孔为基
准。当左下角有基板原点时，分别在
定位孔位置的
X、Y 坐标中输入 Xa
、
Ya
(X、Y 均为正值)的值。
基板位置基准
基准位置
基板
Xa
Ya
