4-5 其它功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。

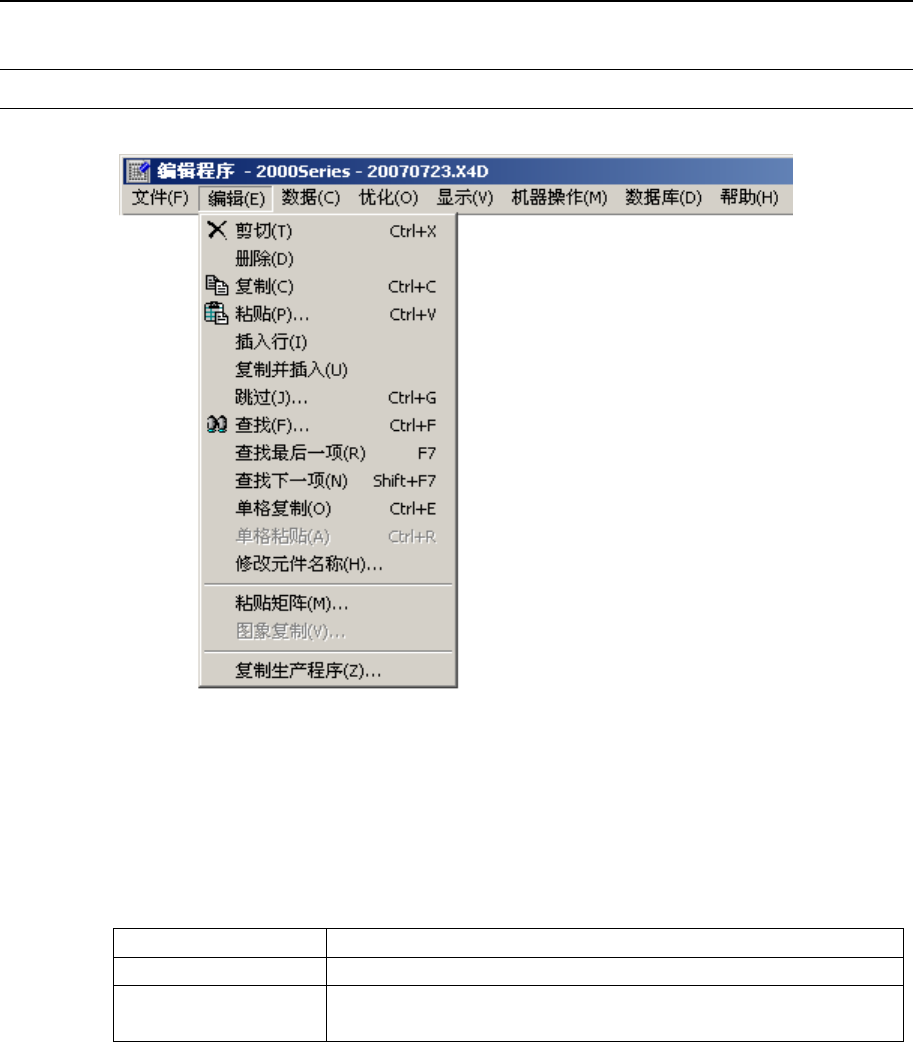

图 4-5-1-1-1 编辑菜单命令
※ 范围选择
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位操作。
选择范围的方法
鼠标 拖拽鼠标，则选择行反色显示。
键盘
按住[SHIFT]键的同时，按下[↓]或[↑]键，则被选择的行反
色显示。
第 1 部 基本篇 第 4 章 制作生产程序
4
-49
1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时不能选择。
2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时不能选择。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
4) 粘贴
粘贴用上述的复制命令选择的范围。
选择粘贴命令后，显示以下画面。
图 4-5-1-1-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
第 1 部 基本篇 第 4 章 制作生产程序
4
-50
● 执行结果例
元件
ID
X Y 角度 元件名
R1 5.00 10.00
45.00
1608-A
R2 10.00
10.00
0.00 1608-A
复制次数：
3 X
间距：
0.50
Y 间距：
1.00
#
5.50
11.00
45.00
1608-A
#
10.50
11.00
0.00
1608-A
#
6.00
12.00
45.00
1608-A
#
11.00
12.00
0.00
1608-A
#
6.50
13.00
45.00
1608-A
11.50
13.00
0.00
1608-A
·复制块将被插入到指定行的上方。
·元件 ID 全部为“#”。
※ 发生下列情况时，显示错误信息。
① 数据数超过可输入的最大件数。

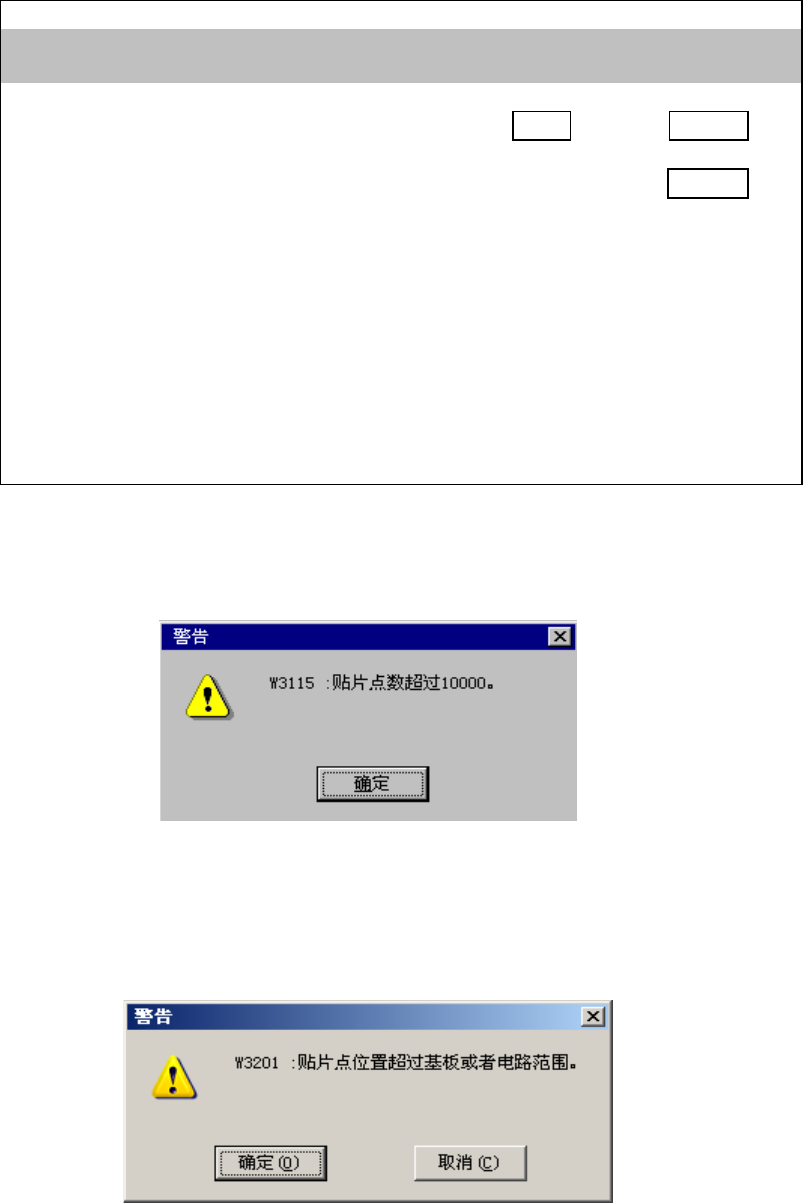

图 4-5-1-1-3 贴片点数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片位置超出基板或电路的范围。
图 4-5-1-1-4 贴片位置超出范围
·确定：继续复制。复制数据上出现超出范围的标记。
·取消：停止复制。
