第 2 部 功能详解编 第 7 章 机器设置
7
-
8
7-4-2 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，显示如下外形基准位置的设置画面。

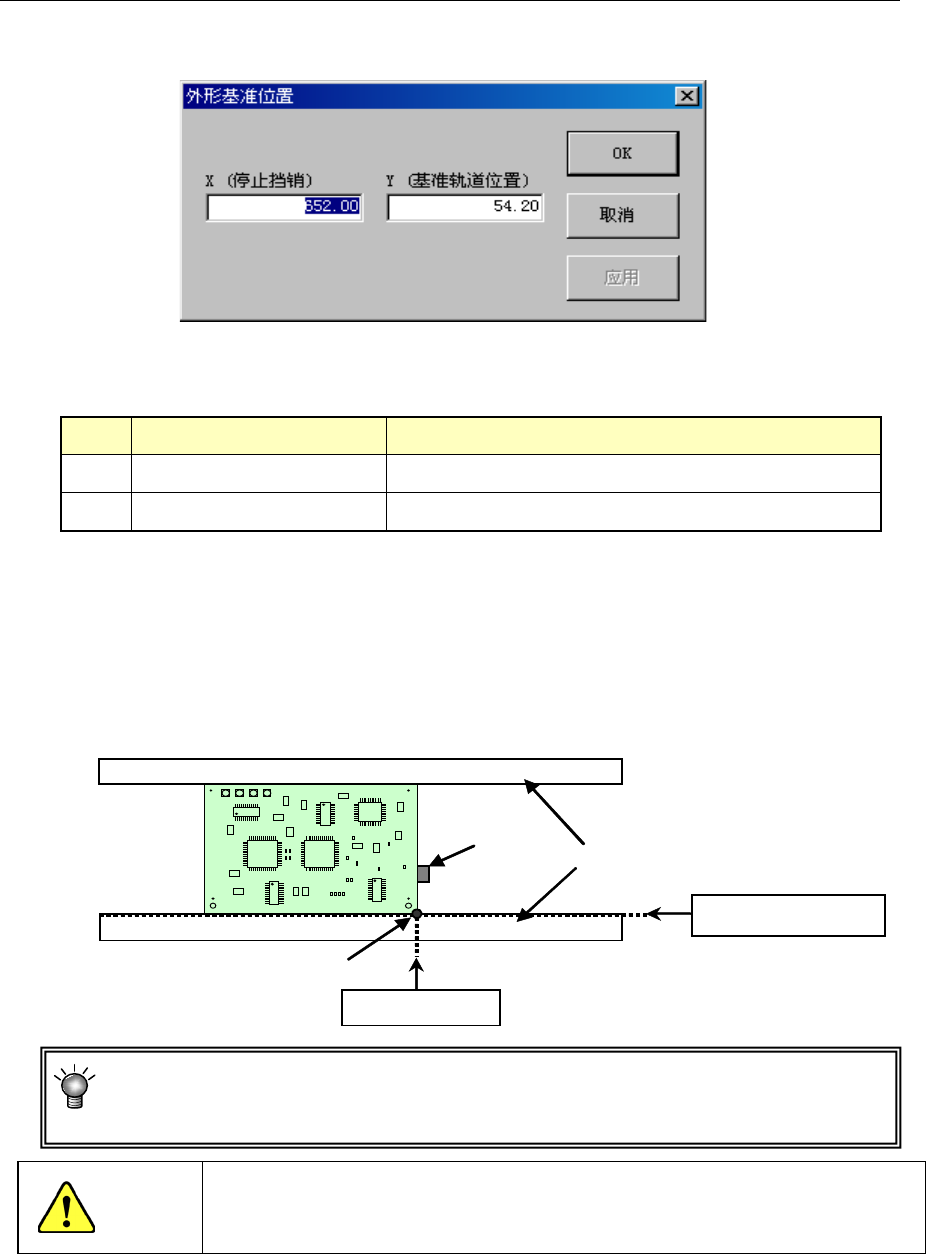

图 7-4-2-1 设置外形基准位置
1) 设置项目
No.
项目 设置内容
1
X 停止挡销的位置
2
Y 基准轨道的位置
2) 设置方法
使用 HOD，通过示教输入。此时，分别示教 X 与 Y。
当输入光标在 X 上时仅读入 X 轴的值，输入光标在 Y 上时仅读入 Y 轴的值。
此外，也可以直接从键盘输入。
例)前面基准，L→R 时
示教时，将挡块置为<ON>后，进行示教。
传送
示教此位置
Y(基准轨位置)
X(止动销)
挡块
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。但
该画面的设置例外，只有光标所在处的值(在 X 方向时为 X 的值)变为示教值。此时请分
别示教 X 与 Y 轴。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第 2 部 功能详解编 第 7 章 机器设置
7
-
9
7-4-3
点胶头待命位置
选择点胶头待命位置后，可显示如下点胶头待命位置设置画面。

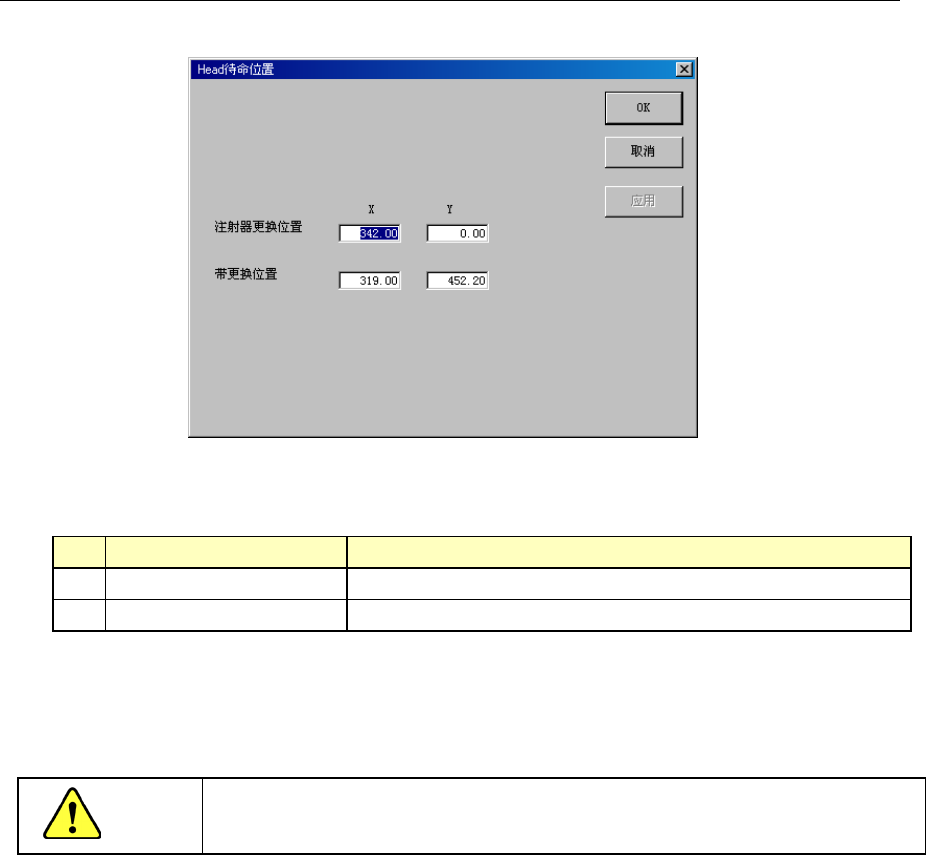

图 7-4-3-1 设置点胶头待命位置对话框
1) 设置项目
No.
项目 设置内容
1
注射器更换位置（X，Y
）
更换胶粘剂时的位置
2
聚酯带更换位置（X，Y
）
更换试胶单元的聚酯带时的位置
2) 设置方法
通过示教或用键盘进行设置。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第 2 部 功能详解编 第 7 章 机器设置
7
-
10
7-4-4 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示下列带各种标签的使用单元设置画面。

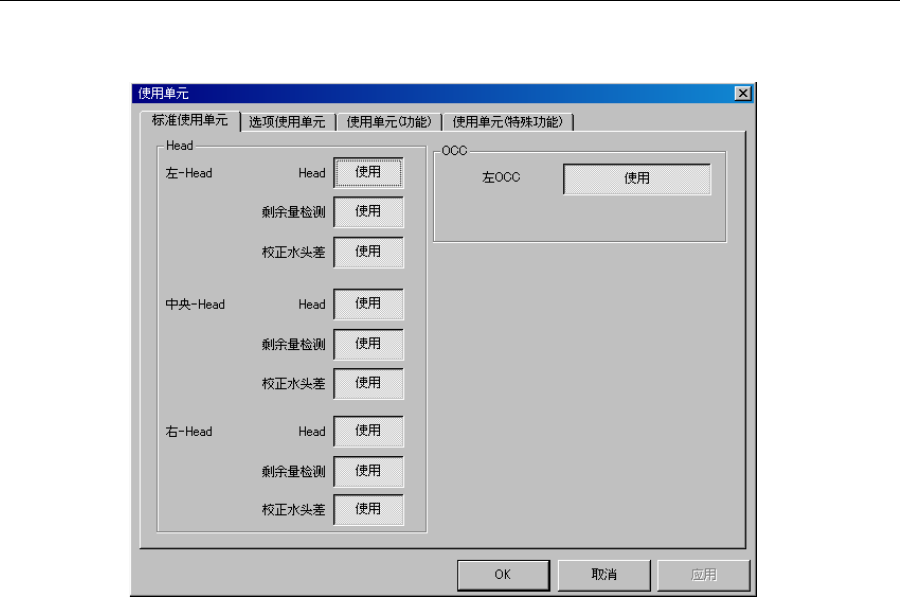

图 7-4-4-1 使用单元设置画面
可以点击各标签，指 定 [标准使用单元]、[选项使用单元]、[使用单元(功能)]、[使用单元(特
殊功能)]。
