第 1 部 基本篇 第 1 章 设备概要 1 - 8 1-2-1-3 针 请根据点胶图形 和实装元 件的形状，从 S 、 M 、 L 、 LL 、 XL 、 CS 、 CM 、 S- WST 中选择合 适的针。 表 1-2-1-3-1 针一 览表 针名称 货号 形状 ・ 尺寸 前端详 细图 针数 停止挡销数 备注 2 点点胶 2 点点胶 1 点点 胶 2 点点胶 4 点点胶 2 点点胶 2 点点 胶 2 点点胶 （ 中心停止挡销 ） （…
第 1 部 基本篇 第 1 章 设备概要
1
-
7
1-2-1-2 点胶头单元的构成
点胶头由可以组合为一体的 3 根注射器，即左、中央、右的 3 个点胶头构成，可以朝 Z 方向
θ方向移动。
①左点胶头 ⑤Z 驱动弹簧 ⑨连接器组件
②中央点胶头 ⑥Z 轴马达 ⑩OCC
③右点胶头 ⑦θ轴马达
⑪
坏板标记传感器（可选项）
④注射器架 ⑧点胶头主体
图 1-2-1-7 点胶头单元图
①
② ③ ⑤
⑩
⑥
⑨
⑦
⑪
④
⑧
第 1 部 基本篇 第 1 章 设备概要
1
-
8
1-2-1-3 针
请根据点胶图形和实装元件的形状，从 S、M、L、LL、XL、CS、CM、S-WST 中选择合适的针。

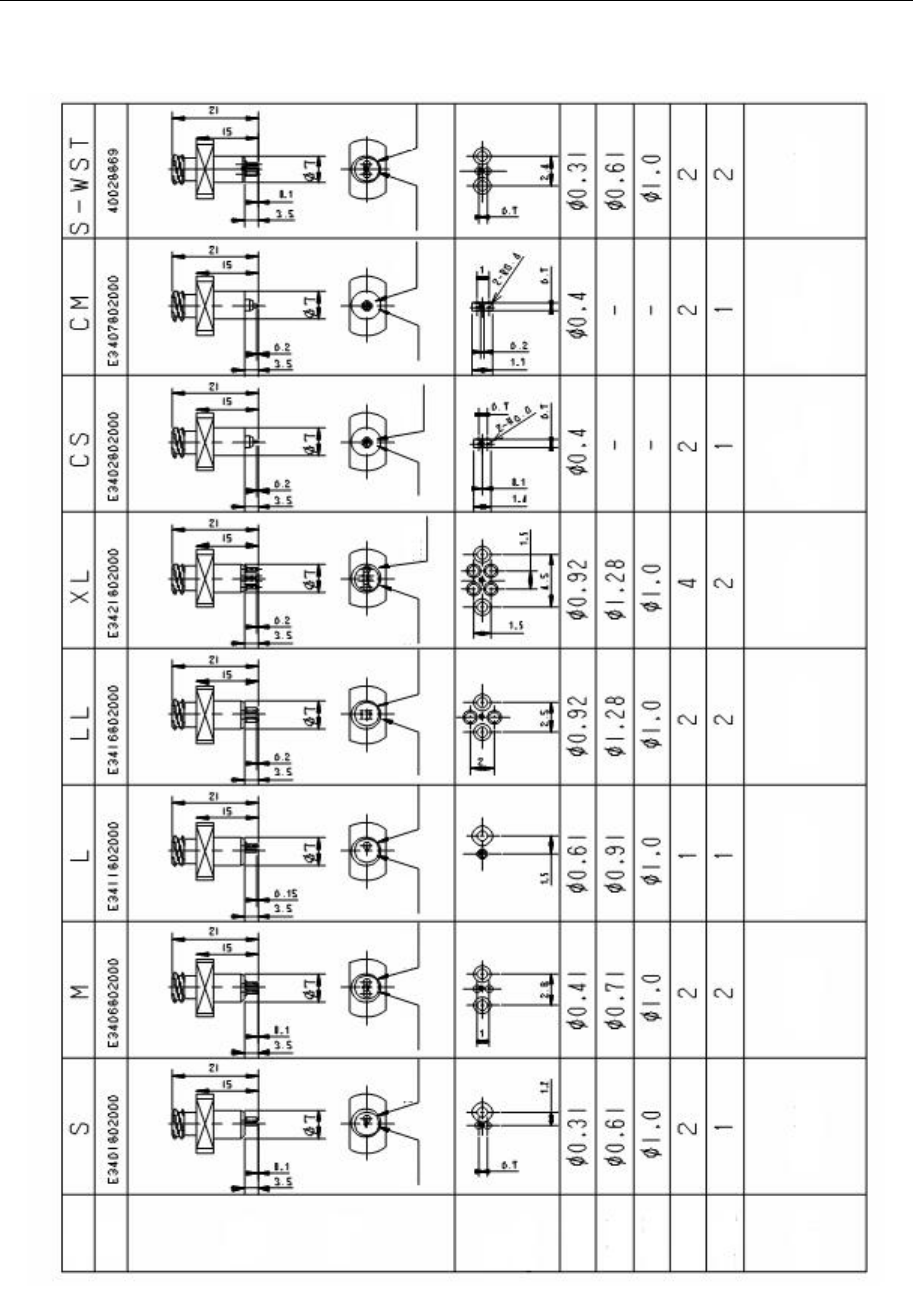

表 1-2-1-3-1 针一览表
针名称
货号
形状
・
尺寸
前端详
细图
针数
停止挡销数
备注
2 点点胶 2 点点胶 1 点点胶 2 点点胶 4 点点胶 2 点点胶 2 点点胶 2 点点胶
（中心停止挡销） （中心停止挡销）
针 停止挡销 针 停止挡销 针 停止挡销 针 停止挡销 针 停止挡销 点胶口 停止挡销 点胶口 停止挡销 针 停止挡销
针内径
针外形
停止挡销
外形
第 1 部 基本篇 第 1 章 设备概要
1
-
9
各种针点胶条件的参考值，请参考下表。
表 1-2-1-3-2 点胶条件表
针
S/S-WST M L LL XL CS CM
单位
点胶时间 20 20 20 20 20 20 20
ms
点胶压力 200 180 146 110 100 130 160 kPa
XYθ等待时间 0 0 0 0 0 10 0
ms
点胶延迟时间 20 20 20 20 20 20 20
ms
Z 轴下降速度 0 0 5 0 4 3 3
Z 轴上升速度 0 2 7 0 3 2 2
最低点保持时间 5 10 0 5 5 5 5
Ms
XYθ移动等待时间 0 0 0 0 0 0 0
Ms
切胶动作次数 0 0 0 0 0 0 0 次
切胶动作类型 1 1 1 1 1 1 1
标准点胶直径 0.6 0.7 1.1 1.4 1.2 0.6 0.7
mm
最大点胶直径（参考）
0.65 0.95 1.3 1.7 1.45 0.62 0.95
mm
最小点胶直径（参考）
0.4 0.5 0.8 1.1 0.8 0.5 0.6
mm
1. 上表的数值，为汉高日本株式会社㈱
LOCTITE 3609 的初始值（参考值）。
2. 点胶压力的值因胶粘剂的种类或批号、保管条件等有很大的变化。
3. 上述最大最小点胶直径的表示值，为针没有质量问题时可以点胶直径的范围，因胶粘剂
和基板的条件范围可能变窄。
4. CS、CM、S-WST 针为可选项。
注意 :
