4-30
4

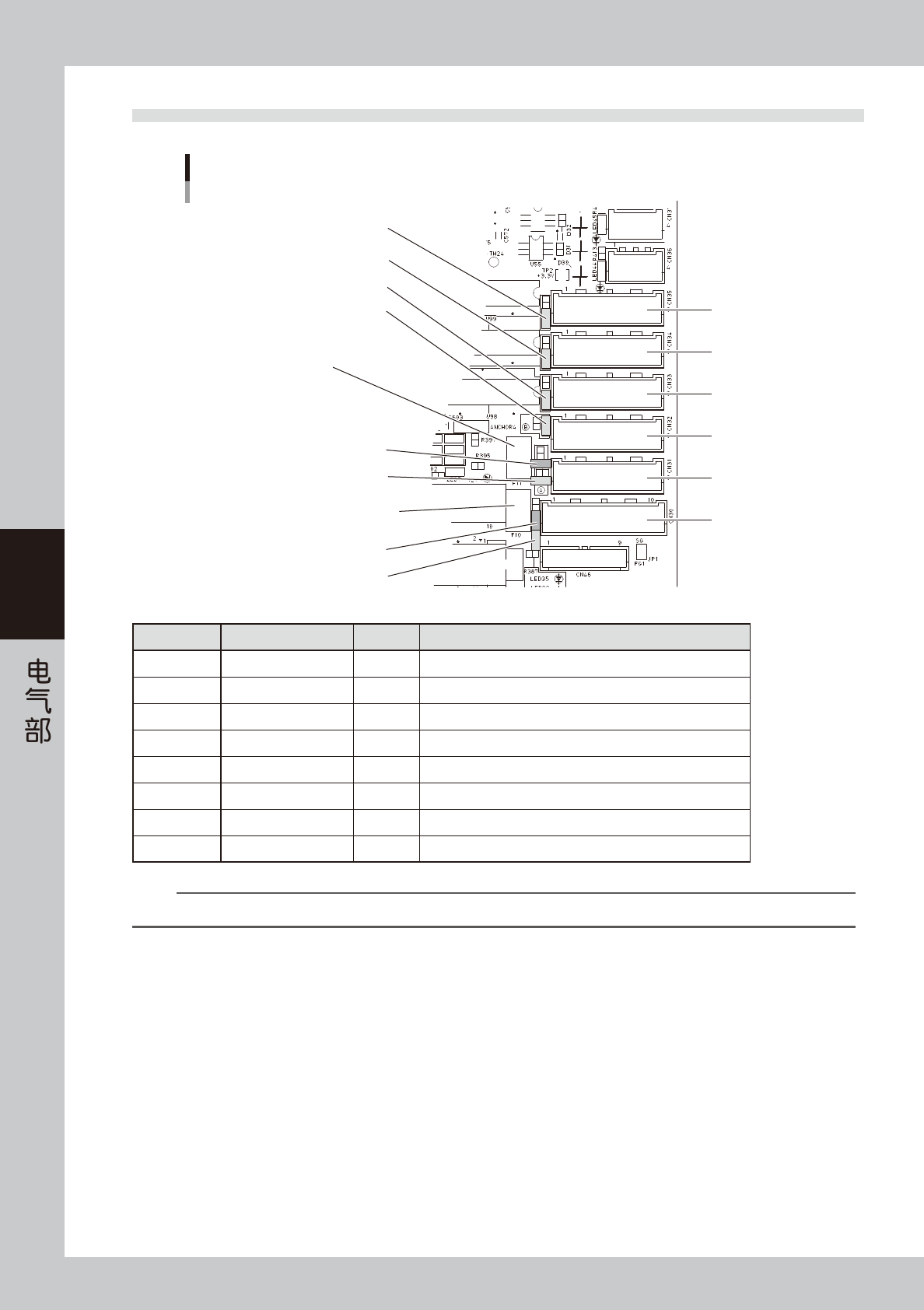

2.1 串行 I/O 动作确认用 LED
串行I/O 动作确认用LED
Port 5
LED 36
LED 30
LED 34
LED 33
LED 32
LED 31
LED 35
LED 29
Port 4
Port 3
Port 2
Port 1
Port 0
F11 :
PORT1 +5V用 可恢复保险丝
F10 :
PORT0 +5V用 可恢复保险丝
45402-LF3-00
Ref.No
名称
LED
亮灯条件
LED29 PACKET DET.0
黄色 建立 PORT0 的串行通信后亮灯
LED30 PACKET DET.1
黄色 建立 PORT1 的串行通信后亮灯
LED31 PACKET DET.2
黄色 建立 PORT2 的串行通信后亮灯
LED32 PACKET DET.3
黄色 建立 PORT3 的串行通信后亮灯
LED33 PACKET DET.4
黄色 建立 PORT4 的串行通信后亮灯
LED34 PACKET DET.5
黄色 建立 PORT5 的串行通信后亮灯
LED35 +5V PORT0
绿色 PORT0 供给用 +5V 的电压正常时亮灯
LED36 +5V PORT1
绿色 PORT1 供给用 +5V 的电压正常时亮灯
n
要点
保险丝为插座插入型，仅插在 Port 0、Port 1 中。保险丝断裂后，电源用绿色 LED 将不亮灯。
4-31
4
2.2 Vision 动作确认用 LED
Vision 动作确认用LED
F18 ：
固定相机（后部）
+12V用 可恢复保险丝
LED 28
LED 43
LED 27
LED 42
F17 ：
固定相机（前部）
+12V用 可恢复保险丝
F16 ：
检测相机
+12V用 可恢复保险丝
LED 26
LED 41
45403-LF3-00
Ref.No
名称
LED
亮灯条件
LED26 +12V TEACH
绿色 检测相机供给用 +12V 的电压正常时亮灯
LED27 +12V FIX1
绿色 固定相机 ( 前部 ) 供给用 +12V 的电压正常时亮灯
LED28 +12V FIX2
绿色 固定相机 ( 后部 ) 供给用 +12V 的电压正常时亮灯
LED41 FVAL TEACH
黄色 从检测相机接收图像数据过程中亮灯
LED42 FVAL FIX1
黄色 从固定相机 ( 前部 ) 接收图像数据过程中亮灯
LED43 FVAL FIX2
黄色 从固定相机 ( 后部 ) 接收图像数据过程中亮灯
4-32
4
2.3 MotionPort 动作确认用 LED
Motion Port 动作确认用LED
Port 2
LED 46
LED 45
Port 1
Port 0
LED 44
45404-LF3-00
Ref.No
名称
LED
亮灯条件
LED44 RRDY PORT0
黄色 从 PORT0(X,Y 轴 )伺服放大器接收响应数据过程中亮灯
LED45 RRDY PORT1
黄色 从 PORT1(Z,T 轴 )伺服放大器接收响应数据过程中亮灯
LED46 RRDY PORT2
黄色 从 PORT2(CTF 轴 )伺服放大器接收响应数据过程中亮灯
