2-3
2
2.每月检查
请每月进行 1 次下列检查。
项目 内容
LCD
•
如果画面有脏污，请清洁。
•
确认接插件未松脱。
X、Y 轴电缆槽
•
确认电缆、电缆拖链、电缆固定螺钉未松动。
•
确认电缆拖链内的电缆整齐，无擦伤。
接插件
•
确认各接插件未松动。
空气软管
•
确认各空气软管的形态、固定部分和连接部分无异常。
•
检查是否漏气。
X、Y 马达 确认 X、Y 轴马达未出现异常发热现象 ( 用手触摸外壳 )。
θ 马达 运转马达，确认传动带、齿轮上没有划痕和相干扰的部分，保持扭矩 ( 激励扭矩 ) 充分。
Z马达 上下移动贴装头，确认动作流畅。
打开或关闭吸取
•
确认各贴装头的吸取压力。如果数值未处于理想区间，请清洁吸嘴轴。
•
如果过滤器 ( 真空发生器 ) 脏污，请及时更换。
传送部
•
确认传送动作。
•
确认皮带张力。
•
确认皮带的划痕和磨损情况。
•
确认皮带搬送路径上没有芯片元件等异物。
•
确认传送宽度调整 ( 宽窄限度内 ) 情况、出入口各点的平行度和基板在前后工序间的转接情况。
顶板
•
确认运行是否正常。
•
确认是否发出异响。
•
去除芯片元件和异物。
快速夹板 去除锡膏、贴片胶、异物。
ANC 清洁并去除芯片元件和异物。
吸嘴 / 吸嘴支架
•
确认吸嘴的回弹动作顺畅。
•
确认弹簧片上是否有划痕。
固定相机 清洁镜头 ( 镜头滤镜 )。
基板相机 清洁镜头。
相机照明 确认运行情况和亮度。
操作开关
•
在 DI/DO 画面中确认正常运行。
•
确认平常不使用的紧急停止开关。
信号灯 对动作进行确认。
蜂鸣器 ( 连续发出‘哔’声 ) 对动作进行确认。
蜂鸣器 ( 断续发出‘哔’声 ) 对动作进行确认。
固定、基板相机 确认图像测试结果。
确认吸取点坐标 确认送料架的状态。
送料架电极部 确认电极部分是否有脏污和伤痕。
识别贴装动作 通过程序确认基板的指定位置已贴装元件。
2-4
2
3.保养通知
本功能是向用户通知设备各部需要保养的时期 ( 加油与清洁等 ) 的功能。
如果选配有选购件 UPS( 不间断电源 )，还将通知蓄电池的更换时期。
3.1 设定
依次选择主菜单的 [ 手动 ] 按钮 >“维修”>“保养通知”，打开“保养通知”画面。
在该画面中设定何时显示保养通知。
点击“保养通知”画面左上方的“功能”，勾选“系统启动时”或“生产开始时”。也可同时勾选两项。
保养通知
通知时间
46201-LF3-10
保养项目分别登录有到保养之前的运转时间和经过天数的最佳值
选择要进行保养通知的项目后点击 [ 清理 ] 按钮，将根据该项目的最佳值设定到下一次保养为止的运转时间 (“经
过时间 ( 倒计时 )”) 和经过天数。
保养通知
选择项目名
提示信息
46202-LF3-10
参考
“经过时间 ( 倒计时 )”、“日期指定”无法编辑。按 [ 清理 ] 按钮，可以使这两项值重设为最佳值。
2-5
2
3.2 通知

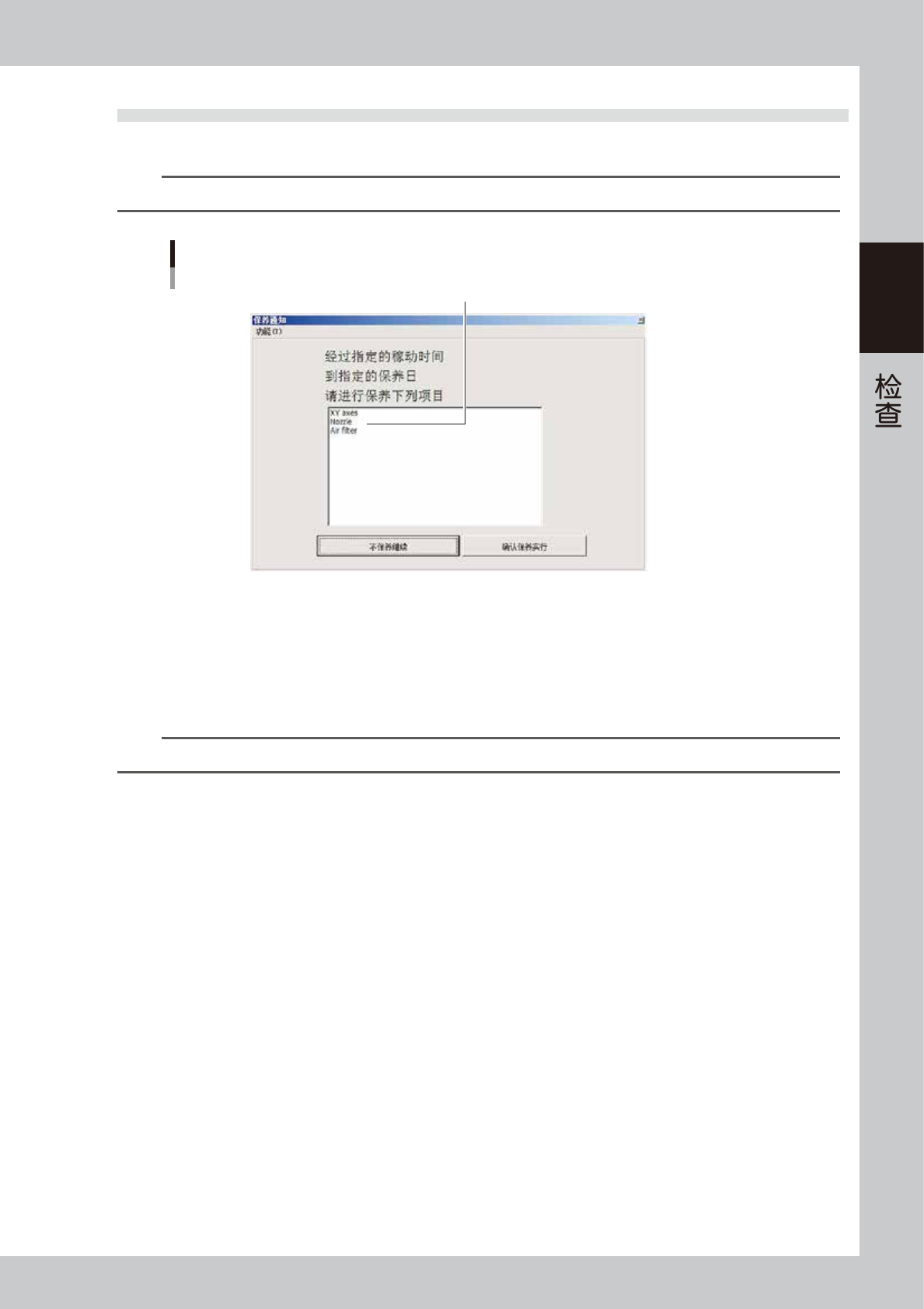

到达保养通知时期后，系统启动时或生产开始时将显示下图所示画面。
n
要点
显示运行时间倒计时及日期指定中较早到达的时间。
保养通知
通知
需要保养的项目
46203-LF3-10
请对上述通知项目进行保养。
•
延迟保养时
如需在不进行保养的情况下继续操作，请点击 [ 不保养继续 ] 按钮，在显示确认信息后点击 [ 确定 ] 按钮。
在下次启动系统或 8 小时后开始生产时，将再次通知。
n
要点
进行延迟保养时，请不要忘记进行保养。
