3-15
3
2.加油
2.1 加油部位
请定期用棉签蘸取指定润滑油 ( 脂 ) 涂抹下表所示部位。
■ 加油部位一览
机型名称 涂抹部位 种类 加油频率
S10/S20
X 轴滚珠丝杠 AFA 润滑脂 每月1次
X 轴导轨 AFA 润滑脂 每月1次
Y 轴滚珠丝杠 AFA 润滑脂 每月1次
Y 轴导轨 AFA 润滑脂 每月1次
W 轴滚珠丝杠 ( 调整传送宽度 ) AFA 润滑脂 每月1次
W 轴滚珠导轨、六角轴 AFA 润滑脂 每月1次
传送部基板夹具 ( 快速夹板 ) AFA 润滑脂 每月1次
顶板 AFA 润滑脂 每月1次
一次性换料车用斜道 AFA 润滑脂 每月1次
吸嘴支架 硅脂 每月1次
吸嘴 硅脂 每周1次
Z 轴滚珠丝杠 AFB 润滑脂 必要时
Z 轴导轨 AFB 润滑脂 必要时
Z 轴花键轴 AFB 润滑脂 必要时
n
要点
S10/S20 的贴装头单元 Z 轴（花键轴、滚珠丝杠、导轨）基本无需加油。但如果用手触摸或溶剂等溅到轴表面而失去润滑油时，
轴表面容易生锈，因此必要时可薄涂指定润滑脂（AFB），以起到防锈的目的。
n
要点
贴装头单元的 Z 轴涂抹有 AFB 润滑脂，也可使用 AFA 润滑脂。
如需变更润滑脂，请擦净原有润滑脂，防止 2 种润滑脂混合。
n
要点
关于一次性换料车 (CFB)、CTF 的加油步骤，请参阅后述第 6 章“1. CTF、CFB 的保养”。
n
要点
为防止运行时润滑油飞散，请添加适量润滑油。
■ 润滑脂种类
名称 配件名称 配件编号 制造商 备注
AFA 润滑脂
GREASE AFA LG0-M86A3-00 THK
AFB 润滑脂
GREASE AFB LG0-M86A4-00 THK
硅脂
GREASE SILICON LG0-M89AB-00 Three Bond
随机附件
■ 使用的工具
名称 配件名称 配件编号 备注
注油枪套件
GREASE GUN ASSY. LE6-M8910-01
注油枪 + 吸嘴套件
n
要点
如需在日本以外的国家或地区购买润滑脂，请联系代理商。
3-16
3

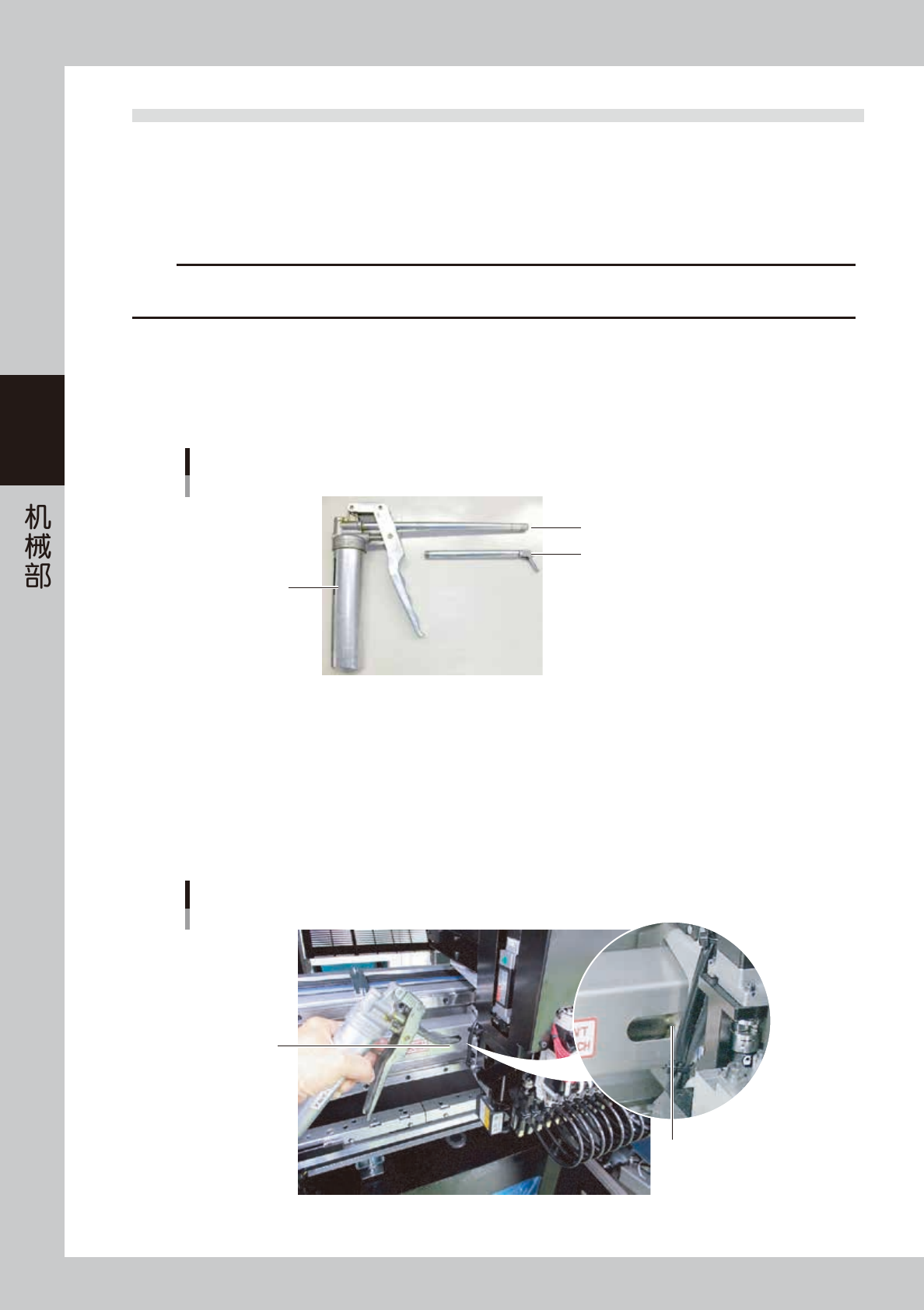

2.2 X 轴
如因加油不足或润滑脂老化而发生粘着，使滚珠或滚珠滚动面受损，可能导致 X 轴滚珠丝杠损坏或发出异响。
建议每月加 1 次润滑脂。
另外，建议每 2 个月拆卸 1 次 X 轴护盖，清洁滚珠丝杠后涂抹润滑脂。请按以下步骤添加润滑脂。
2.2.1 X 轴滚珠丝杠
c
注意
•
请务必使用不起灰尘的棉纱擦除脏污的润滑脂。
•
请务必添加本公司指定的润滑油。( 请参阅后述第 5 章“2.消耗件”)
■不拆卸滚珠丝杠护盖时
1
准备润滑脂和注油枪。
装填润滑脂，将注油枪的枪嘴换成 X 轴滚珠丝杠专用枪嘴。
注油枪套件
选购件
注油枪
X轴滚珠丝杠专用枪嘴
标准枪嘴
45330-LF3-00
2
将贴装头移动至注油位置。
X 轴滚珠丝杠护盖上开有润滑脂加注孔。将贴装头移动至注油嘴可见的位置。
3
加注润滑油。
1. 使用注油枪通过注油嘴注油。
2. 将贴装头左右移动后，再次注油，使润滑油均匀遍布 X 轴滚珠丝杠。
为X轴滚珠丝杠注油
注油口
注油嘴
45331-LF3-10
3-17
3

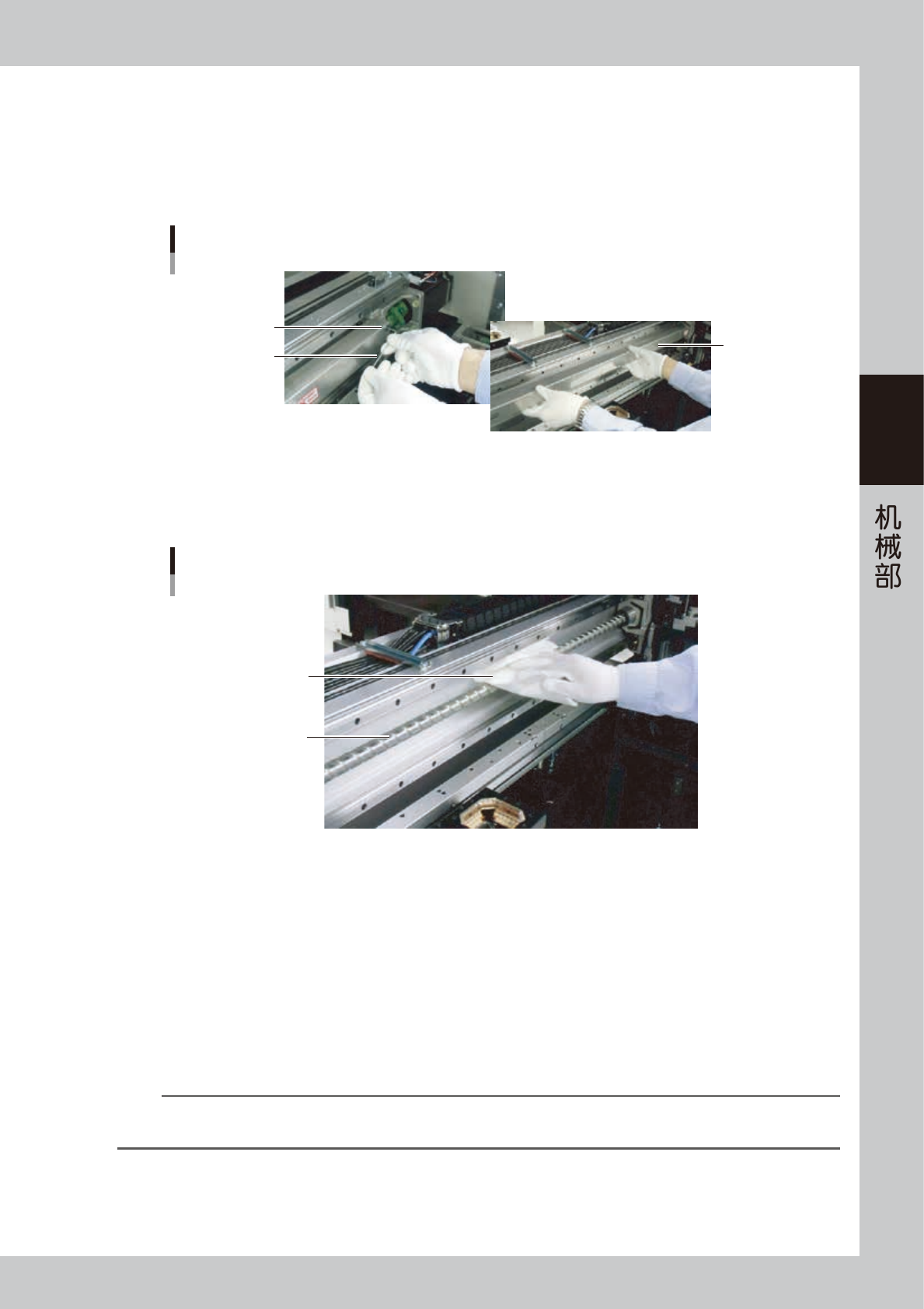

■拆卸滚珠丝杠护盖时
1
拆卸滚珠丝杠护盖。
1. 使贴装头靠近左侧或右侧。
2. 使用内六角扳手拧下左右 4 个护盖的安装螺栓，拔出护盖。
拆卸X轴护盖
内六角扳手
X轴护盖
护盖安装
螺栓(左右4个)
45332-LF3-00
2
擦除滚珠丝杠上的脏污润滑脂和粘固的润滑脂。
擦除时请勿使用棉签或普通布，而应使用不起灰尘的棉纱。
清洁X轴滚珠丝杠
不起灰尘的棉纱
滚珠丝杠
45333-LF3-00
3
使用注油枪通过注油嘴注油。
4
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ] 按钮>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
5
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 如果滚珠丝杠末端的润滑脂不足，请在擦除旧润滑脂的同时上足新润滑脂。
n
要点
滚珠丝杠末端部分不在轴的工作范围内，即使将轴移动至最大程度，润滑脂也可能不足。
请根据需要增加用量。
6
从低速到高速进行阶段式试运行。
