4-37
4
3.I/O 控制板
I/O 控制板除了各种 I/O 以外，还对固定相机照明驱动及传送带马达进行控制。该控制板还包含系统安全回路。
可通过下表中的 LED 确认通信、FPGA、DC 电源的状态。
名称
LED
亮灯条件 备注
D1
黄色 通信正常时亮灯 D2 灭灯
D2
红色 通信异常时亮灯 D1 灭灯
D3
黄色 FPGA 的初始化结束后亮灯
D4
绿色 供给＋ 5v 电源时亮灯
D5
绿色 供给送料器用＋ 24v 电源时亮灯
D11
绿色 供给送料器用＋ 5v 时亮灯

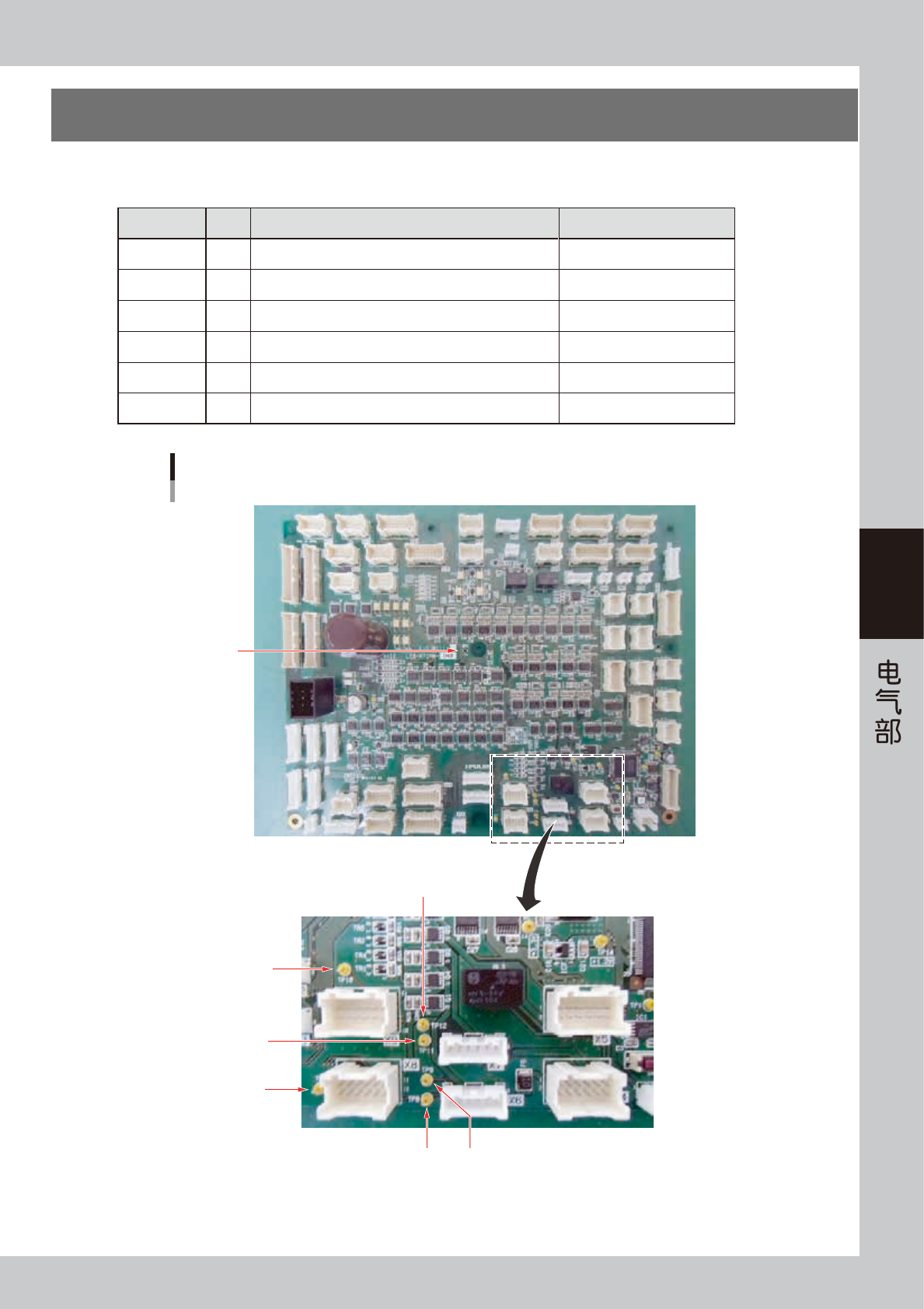

I/O控制板
TP3
(GND)
TP12
放大图
TP10
TP11
TP7
TP8
TP9
45407-LF3-00
4-38
4
3.1 安全回路检查方法
I/O 控制板还可控制机盖开关等的安全回路。
“D1303: 无法打开驱动信号。( 机盖可能没有正常关闭 )”
显示上述错误信息时，请按以下步骤排除故障 ：
1. 使用测试仪测量 TP3(GND) 与 TP7 之间的 DC 电压。
电压 状态
24v
正常。请进入步骤 2。
0v
异常。检查 Fuzz(F6) 及前侧紧急停止开关的导通情况。
•
检查 X8 的接插件 ( 可能存在接触不良 )。
•
建议更换 NG 元件。
2. 使用测试仪测量 TP3(GND) 与 TP8 之间的 DC 电压。
电压 状态
24v
正常。请进入步骤 3。
0v
异常。前盖开关可能存在故障。
•
检查 X8 的接插件 ( 可能存在接触不良 )。
•
建议更换 NG 元件。
3. 使用测试仪测量 TP3(GND) 与 TP9 之间的 DC 电压。
电压 状态
24v
正常。请进入步骤 4。
0v
异常。检查 X6 的接插件 ( 可能存在接触不良 )。
•
建议更换 NG 元件。
4. 使用测试仪测量 TP3(GND) 与 TP10 之间的 DC 电压。
电压 状态
24v
正常。请进入步骤 5。
0v
异常。检查背面紧急停止开关的导通情况
•
检查 X9 的接插件 ( 可能存在接触不良 )。
•
建议更换 NG 元件。
5. 使用测试仪测量 TP3(GND) 与 TP11 之间的 DC 电压。
电压 状态
24v
正常。请进入步骤 6。
0v
异常。后盖开关可能存在故障。
•
建议更换 NG 元件。
6. 使用测试仪测量 TP3(GND) 与 TP12 之间的 DC 电压。
电压 状态
24v
正常。请进入步骤 7。
0v
异常。检查 X7 的接插件 ( 可能存在接触不良 )。
•
CTF 侧盖板开关可能存在故障。
•
建议更换 NG 元件。
7. 按下 READYSW，检查 SAFETYRELAY(KA1) 的动作。
动作 状态
无反应 SAFETYRELAY 可能存在故障。
短暂动作 KM1、KM2 可能存在故障。
4-39
4
4.其他电气部
4.1 送料器、送料架的电极部
带式送料器在接收本机送料架的电信号后运行。如果接触不良，送料器的运行将不稳定，可能使吸取出现问题。
如果带式送料器和送料架的电极部分脏污，请按下列方法进行清洁。
请用干棉签或不起灰尘的棉纱轻轻擦除灰尘。
同时，请检查针是否弯曲。如果弯曲严重，请联系本公司进行修理。若直接使用，可能使送料架的接触面损坏。
c
注意
请勿使用稀释剂、汽油、丙酮等有机溶剂及无水乙醇、水基清洗剂等。请勿使用小刀、螺丝刀等尖锐物体或砂纸，以免损伤接触面。
清洁电极部
本机和CFB
CFB触点侧 本机侧
棉签
45408-LF3-00
n
要点
如果无法去除脏污，请勿试图强行去除，请与销售代理商或直接与本公司联系。
n
要点
触摸电极部后，即使看不出有脏污，也建议进行清洁。
