1-19 1 1.8.2 标准规格 ■ 搬入顺序 1. 在可搬入状态下，向前工序机输出允许传入基板的信号 (MACHINEREADY)。 2. 向前工序机输出允许传入基板的信号 (MACHINEREADY)，且入口传感器感应到基板时，传送带开始转动。 3. 入口传感器感应到基板，关闭向前工序机输出允许传入基板的信号 (MACHINEREADY)。 4. 到达传感器感应到基板，传送带停止转动。 5. 传送带开始转动后，…
1-18
1
1.8 机器间的信号连接
1.8.1 前后工序的连接
设备前后工序的连接方法如下。后工序输出请连接无电压输出 ( 继电器等 )。
标准规格 ：仅下图中的虚线上方部分
SMEMA 标准接口规格 ：下图全部
前后工序的连接
后工序设备
搬送许可
输入回路*2
输入回路*2
继电器输出*1
继电器输出*1
继电器触点
光电耦合器等
继电器触点
光电耦合器等
搬送许可COM
搬送许可
搬送许可COM
搬送许可
搬送许可COM
搬送许可
搬送许可COM
前工序设备
+5V
+24V
2.04KΩ
CN1-1 (CN2-3)
CN1-2 (CN2-4)
CN1CN2
1
2
3
4
1
2
3
4
45111-LF3-00
•
贴片机侧接插件 ：AMP 公司制 206043-1( 插座 )
•
电缆侧接插件 ：AMP 公司制 206044-1( 插塞 )、相当于 66099-2( 针 )、206070-1( 电缆夹 )
n
要点
*
1 ：输出继电器的最大额定值、DC30V ：0.5A、DC100V ：0.5A
*
2 ：输入回路 (NPN 输入 )
1-19
1
1.8.2 标准规格

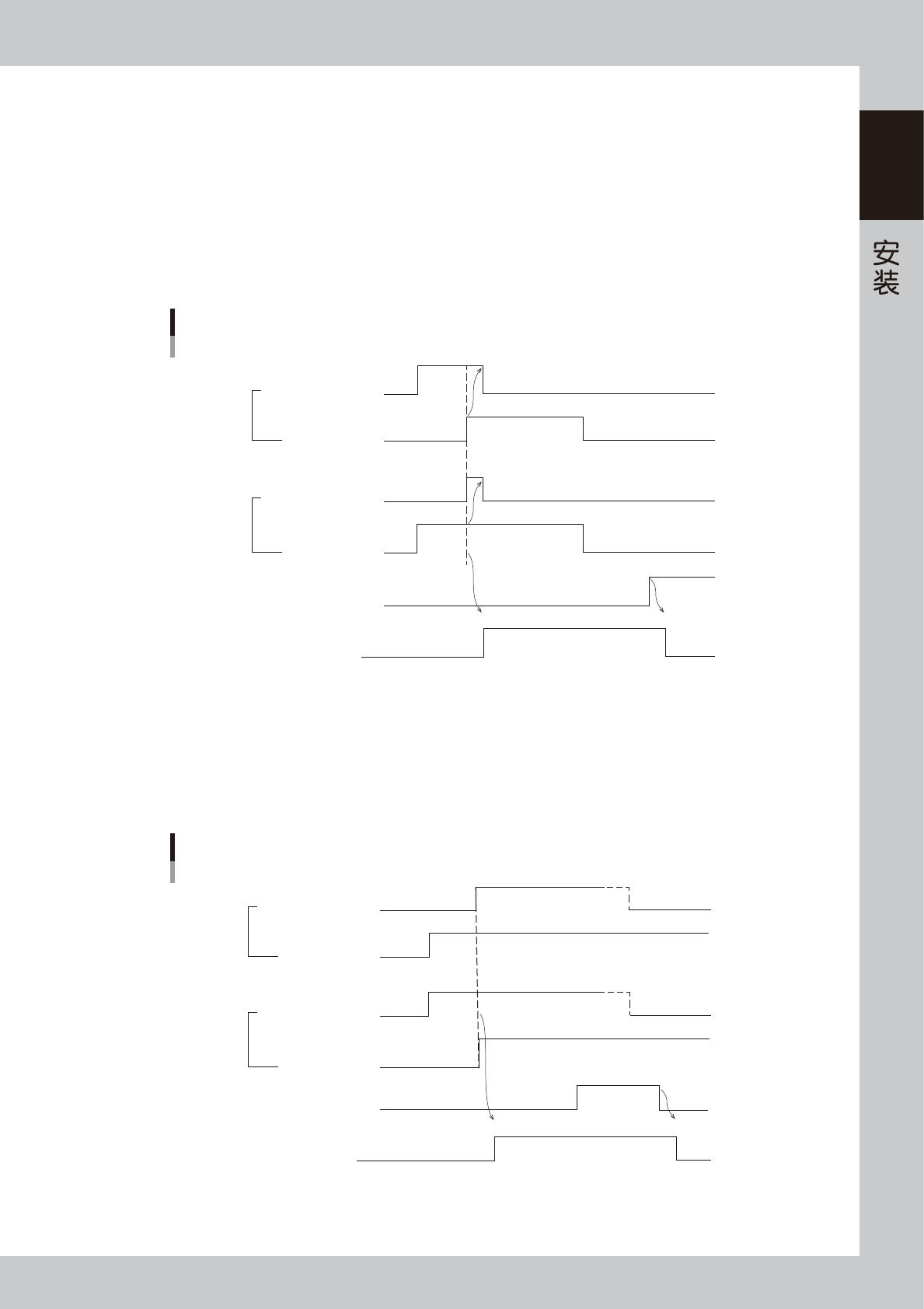

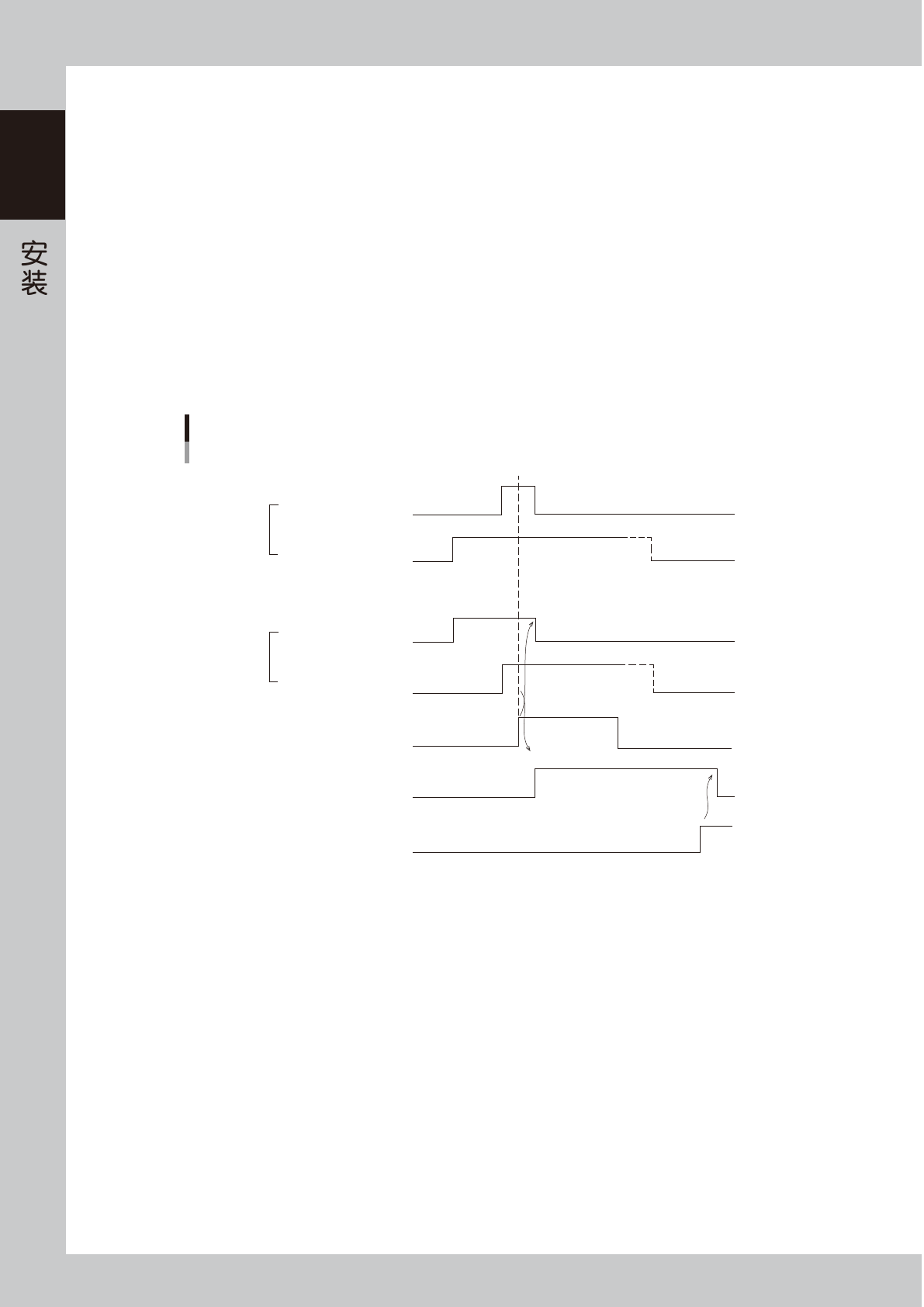

■ 搬入顺序
1.在可搬入状态下，向前工序机输出允许传入基板的信号 (MACHINEREADY)。
2.向前工序机输出允许传入基板的信号 (MACHINEREADY)，且入口传感器感应到基板时，传送带开始转动。
3.入口传感器感应到基板，关闭向前工序机输出允许传入基板的信号 (MACHINEREADY)。
4.到达传感器感应到基板，传送带停止转动。
5.传送带开始转动后，如果到达传感器未在 10 秒以内感应到基板或入口传感器未关闭感应，则输出搬送错误。
6.报错后按下“Start”按钮，将继续执行报错前的动作。
2
搬入顺序
标准
允许前工序机传入基板
(Machine Ready)
入口传感器
或
允许前工序机传入基板
(Machine Ready)
入口传感器
到达传感器
传送带
1 3
1 3
4
45112-LF3-00
■ 搬出顺序
1.在可搬出状态下，如果从后工序机输入了允许传入基板的信号 (MACHINEREADY)，传送带开始转动。
2.基板到达出口传感器，出口传感器感应到基板，如果基板通过，出口传感器关闭感应，则传送带停止转动。
3.传送带开始转动后，如果出口传感器未在 10 秒以内感应到基板或出口传感器启动感应后未关闭感应，则输出搬送错误。
4.报错后按下“Start”按钮，将继续执行报错前的动作。
搬出顺序
标准
后工序机允许传入基板
(Machine Ready)
可搬出
或
后工序机允许传入基板
(Machine Ready)
可搬出
出口传感器
传送带
1
2
45113-LF3-00
1-20
1
1.8.3 SMEMA 标准对应规格
■ 搬入顺序
1.在可搬入状态下，向前工序机输出允许传入基板的信号 (MACHINEREADY)。
2.向前工序机输出允许传入基板的信号 (MACHINEREADY)，从前工序机输入了要求传出基板的信号 (BOARDAVAILABLE)，
且入口传感器感应到基板时，传送带开始转动。
3.入口传感器感应到基板，关闭向前工序机输出允许传入基板的信号 (MACHINEREADY)。
4.到达传感器感应到基板，传送带停止转动。
5.以下情况时，输出搬送错误。
•
从前工序机没有输入要求传出基板的信号，但入口传感器感应到了基板时。
•
从前工序机输入了要求传出基板的信号以及向前工序机输出了允许传入基板的信号，但在 10 秒以内入口传感器没有感应
到基板时。
•
关闭向前工序机输出允许传入基板的信号后 10 秒以内从前工序机输入的要求传出基板的信号没有关闭时。
6.报错后按下“Start”按钮，将继续执行报错前的动作。
搬入顺序
SMEMA
允许前工序机传入基板
(Machine Ready)
前工序机要求传出基板
(Board Available)
前工序机要求传出基板
(Board Available)
或
允许前工序机传入基板
(Machine Ready)
入口传感器
到达传感器
搬送传送带
1 3
1 3
2
4
45114-LF3-00
