1-2 1 1.2 搬运和布局 1.2.1 设备的吊挂方法 吊挂设备搬运时使用机械臂和钢丝。 设备的吊挂方法 以S20为例 钢丝 机械臂 ■ 正面 ■ 侧面 45101-LF4-00 n 要点 使用机械臂吊起设备时，应避免钢丝接触到设备。
1-1
1
1.安装设备
1.1 安装条件
请将设备安装在满足以下条件的地方 ：
■使用的气源
项目 内容
气压 供气压力 ：
0.45MPa
以上
使用条件
140L/min.A.N.R.
■使用的电源及其他
项目
S10 S20
电源 三相交流
200/208/220/240/380/400/416/440V(±10%)
频率
50Hz/60Hz
设备容量
6.4kVA 6.8kVA
功耗
1.1kW 1.4kW
漏电流
20mA
以下
■环境条件
项目 内容
噪声 符合
EN61000-6-2
标准。
湿度
50
〜
60% (
无结露
)
温度
功能正常 ：
10
〜
35℃
以内 精度正常 ：
23±2℃
(24
小时以上的平均气温在
30℃
以下
)
海拔高度 海拔
1000m
以下
地面 平坦且有足够强度，确保机器运行时不发生振动。
n
要点
•
如果本机的设备线中存在噪音源设备，请勿共用电源和接地线。
•
请通过配电盘连接其他系统电源，并单独设置地线。
•
本机产生的最大噪音级小于 76db。
n
要点
如果采用高强度室内照明或安装设备的位置可能使阳光直射入机内，这可能对图像处理产生不良影响，此时请与销售代理商或直接
与本公司联系。
1-2
1
1.2 搬运和布局

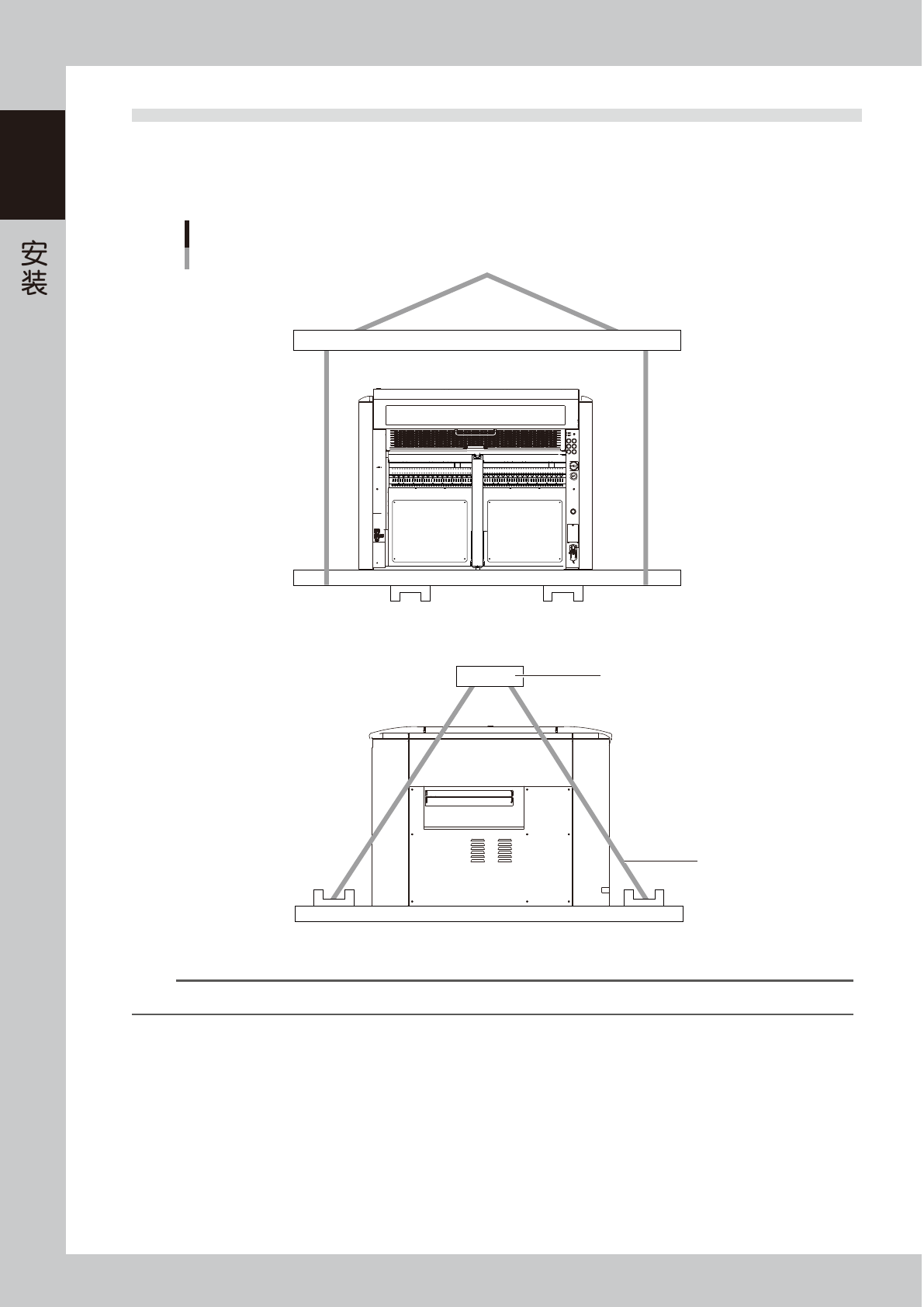

1.2.1 设备的吊挂方法
吊挂设备搬运时使用机械臂和钢丝。
设备的吊挂方法
以S20为例
钢丝
机械臂
■ 正面
■ 侧面
45101-LF4-00
n
要点
使用机械臂吊起设备时，应避免钢丝接触到设备。
1-3
1
1.2.2 布局 ( 生产线调准 )
一般的生产线调准方法为，首先确定起点设备 ( 较重的回流炉等 ) 的位置，然后将设备的传送带与之对齐。

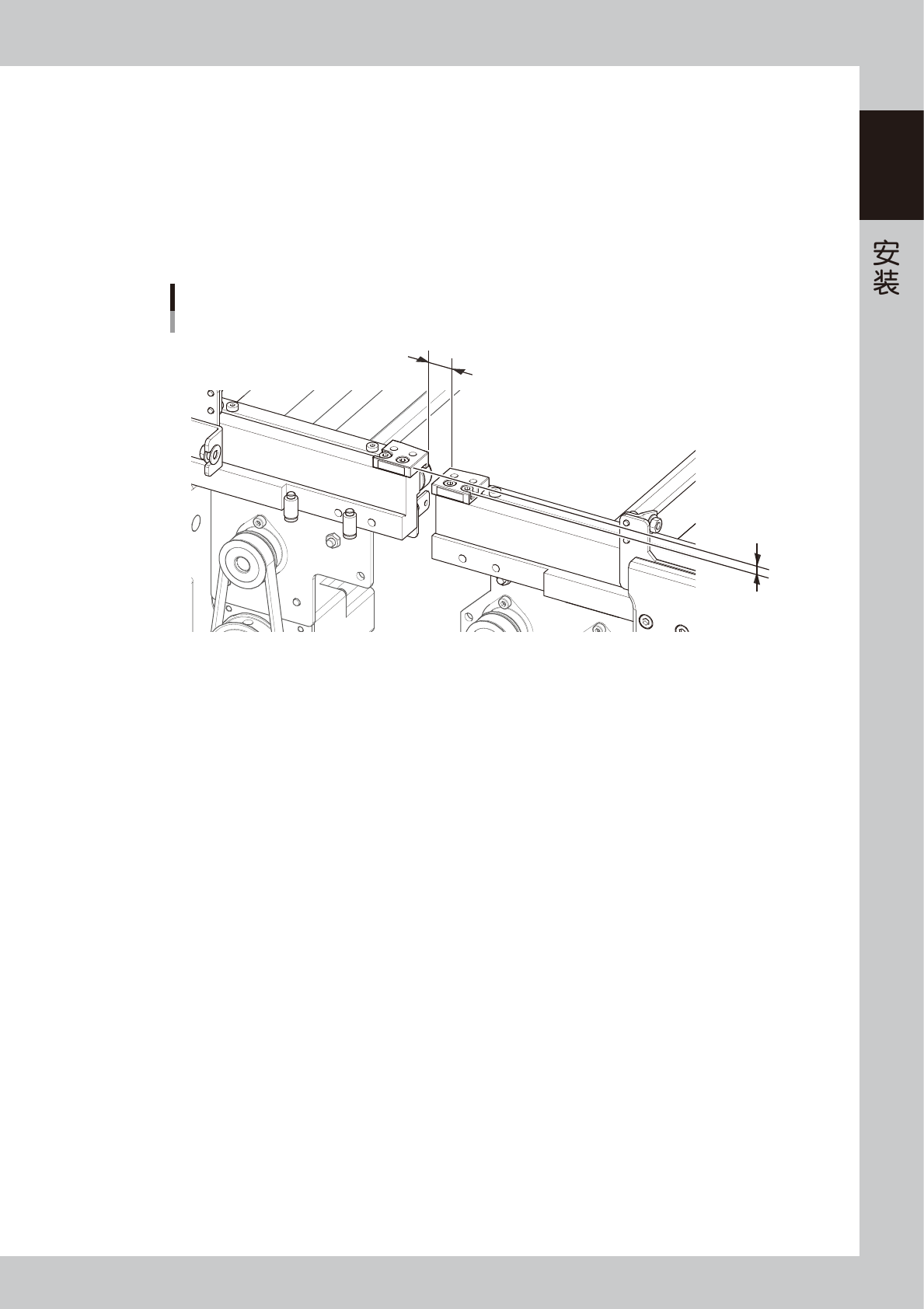

■ 设备之间的转接部分
为顺利搬送基板，请将设备之间的转接部分设置如下 ：
•
上游设备和下游设备的固定侧传送带位于一条直线上。
•
上游设备和下游设备之间的距离小于 5mm。
•
下游设备的传送带比上游侧低 0 〜 0.5mm。
设备间的转接部
5mm以下
上游侧 下游侧
1～0.5mm
45102-LF3-00
