4-39
4
4.其他电气部

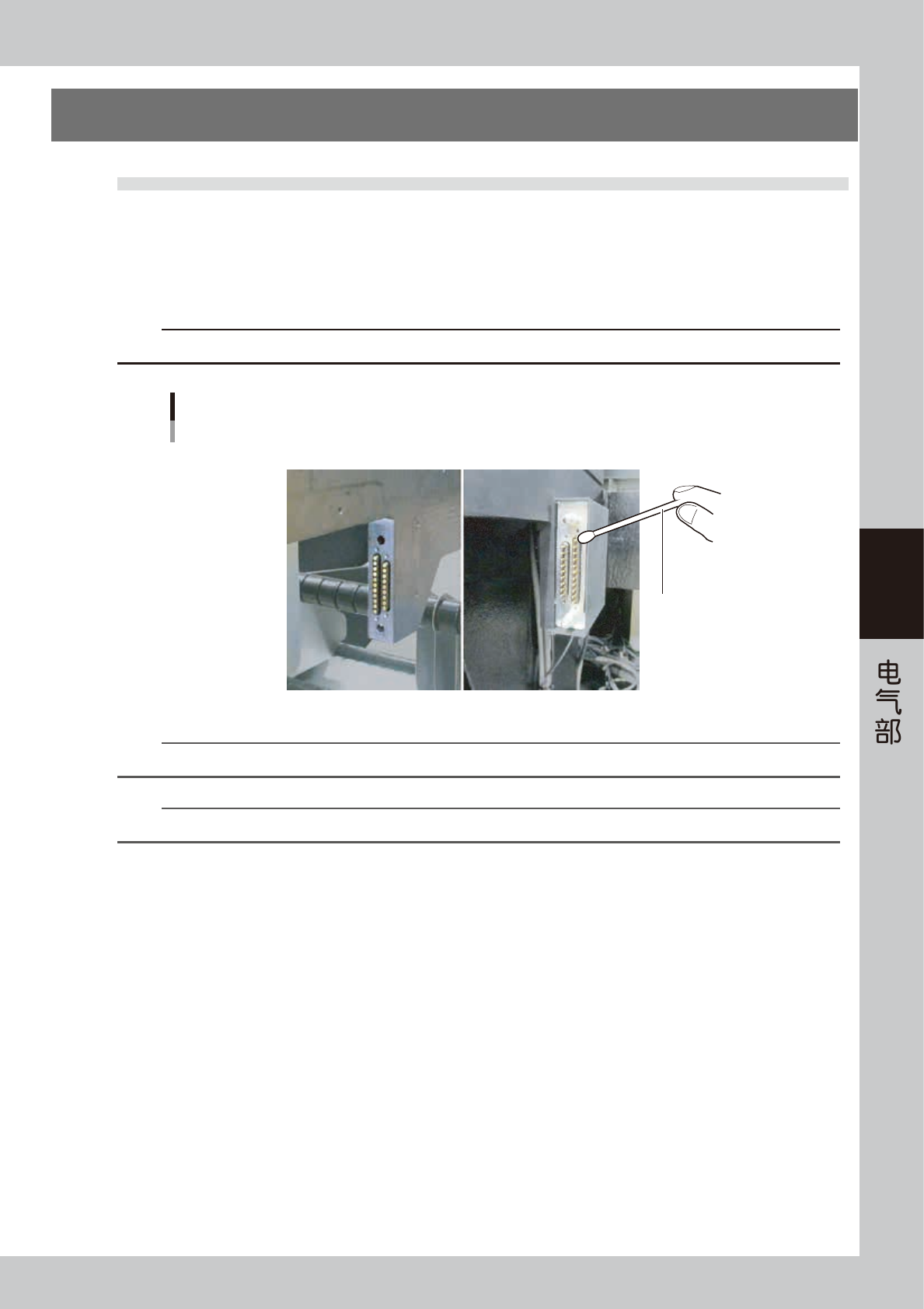

4.1 送料器、送料架的电极部
带式送料器在接收本机送料架的电信号后运行。如果接触不良，送料器的运行将不稳定，可能使吸取出现问题。
如果带式送料器和送料架的电极部分脏污，请按下列方法进行清洁。
请用干棉签或不起灰尘的棉纱轻轻擦除灰尘。
同时，请检查针是否弯曲。如果弯曲严重，请联系本公司进行修理。若直接使用，可能使送料架的接触面损坏。
c
注意
请勿使用稀释剂、汽油、丙酮等有机溶剂及无水乙醇、水基清洗剂等。请勿使用小刀、螺丝刀等尖锐物体或砂纸，以免损伤接触面。
清洁电极部
本机和CFB
CFB触点侧 本机侧
棉签
45408-LF3-00
n
要点
如果无法去除脏污，请勿试图强行去除，请与销售代理商或直接与本公司联系。
n
要点
触摸电极部后，即使看不出有脏污，也建议进行清洁。
4-40
4

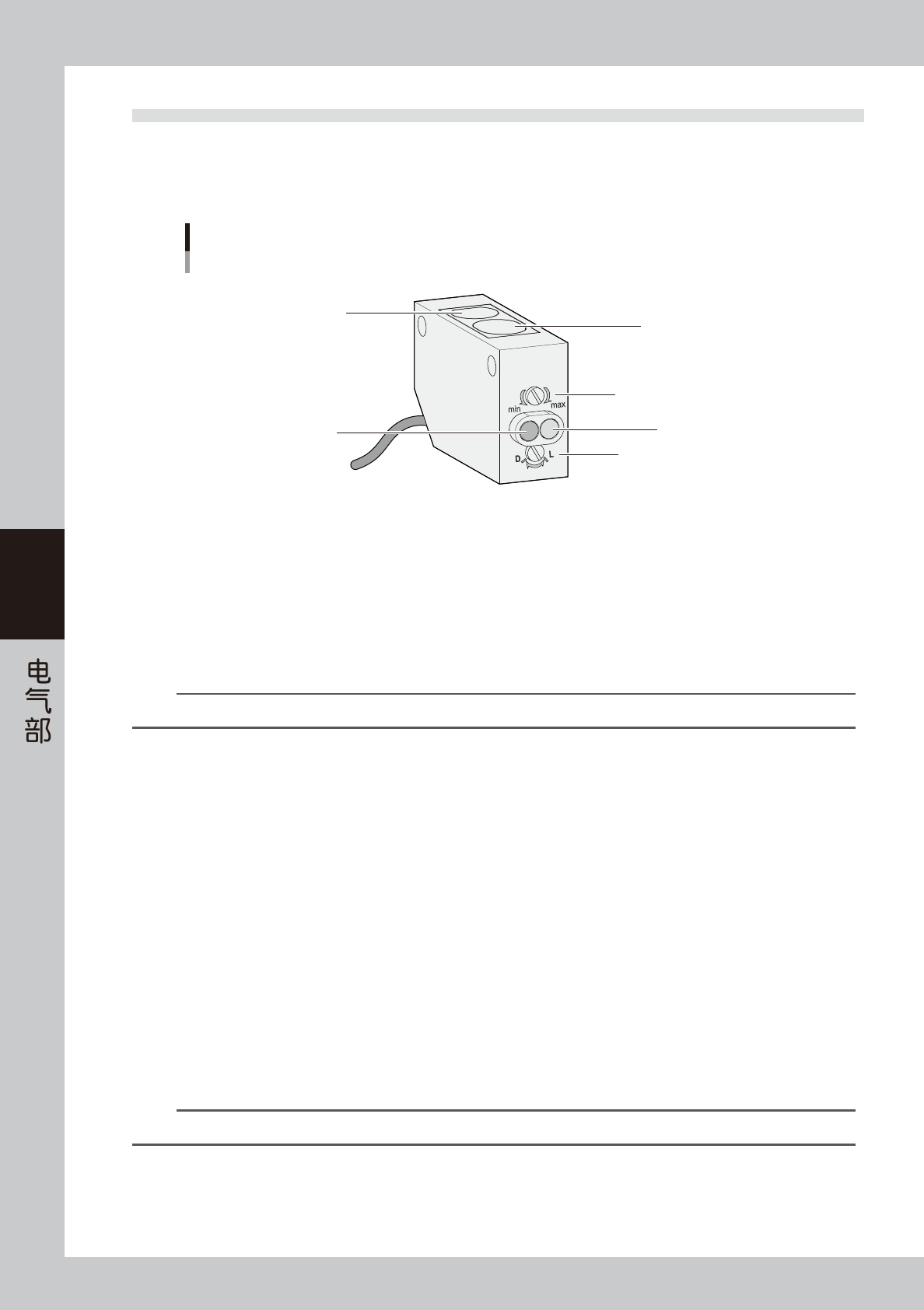

4.2 基板检查传感器
本节介绍基板检查传感器的灵敏度调整方法。
■ LE6-M6547-00XPHOTOSENSOR
•
入口、出口传感器
基板检查传感器
受光部
动作切换开关
距离设定旋钮
运行指示灯 (橙色)
稳定指示灯 (绿色)
投光部
45409-LF3-00
1
准备检查用基板。
1. 按照生产时的方向，用手将基板置于传送带上。
2. 将基板移动至待调整传感器的正上方。
2
将传感器的灵敏度调至最小。
将传感器的距离设定旋钮按逆时针方向 (min 侧 ) 拧到头，调为最小灵敏度。
n
要点
旋钮为 3/4 旋转型，按顺时针方向 (max 侧 ) 旋转时灵敏度上升，按逆时针方向 (min 侧 ) 旋转时灵敏度下降。
3
找到动作指示灯 ( 橙色 LED) 亮灯的位置。( 有基板 )
1. 按顺时针方向 (max 侧 ) 缓慢转动旋钮。
2. 将动作指示灯 ( 橙色 LED) 亮灯的位置设为 (A)。
4
找到动作指示灯 ( 橙色 LED) 亮灯的位置。( 无基板 )
1. 拆卸基板后，按顺时针方向 (max 侧 ) 转动旋钮。
2. 将橙色 LED 亮灯的位置设为 (B)。( 如果顺时针拧到头后，橙色 LED 仍未亮灯，则将最终位置设为 (B)。)
5
确定调整位置。
将上述旋钮位置中 (A) 与 (B) 的中点设为调整位置。请确认在该位置检出基板时，橙色 LED 和绿色 LED 同
时亮灯，拆卸基板后仅绿色 LED 亮灯。
6
采取误检出防止措施。
安全规格配有传送带盖时，请务必在盖底面的传感器检测位置粘贴防止误检出的黑色橡胶片
(LG0-M9AA1-00GOM)。
n
要点
请在 L 侧 ( 入光时 ON 模式 ) 使用动作切换开关。
4-41
4
4.3 计算机病毒
所有机器出货时，本公司均使用最新的病毒检测器检测是否感染病毒。
多数情况下，病毒感染途径为互联网。本公司机器已停用互联网接入功能，因此不会从互联网感染病毒。
但如果与本公司机器进行 LAN 连接的计算机在接入互联网后感染病毒，则本公司机器可能通过 LAN 受到间接感染。
另外，如果与感染病毒的计算机共用 USB 记忆棒等外部存储介质，也有可能感染病毒。因此，建议采取以下措施：
* 与本公司机器进行 LAN 连接的计算机请勿接入互联网。
* 与本公司机器进行数据共享的计算机应安装市售的病毒查杀软件。
* 使用病毒检测器定期对 USB 存储器等外部存储介质进行病毒扫描。
n
要点
本公司机器无法安装计算机杀毒软件。
