2.3.2 Y 轴导轨
1
擦除导轨上的脏污润滑脂和粘固的润滑脂。
擦除时请勿使用棉签或普通布，而应使用不起灰尘的棉纱。
仔细擦拭包括导槽在内的整个导轨。
2
使用注油枪通过注油嘴注油。

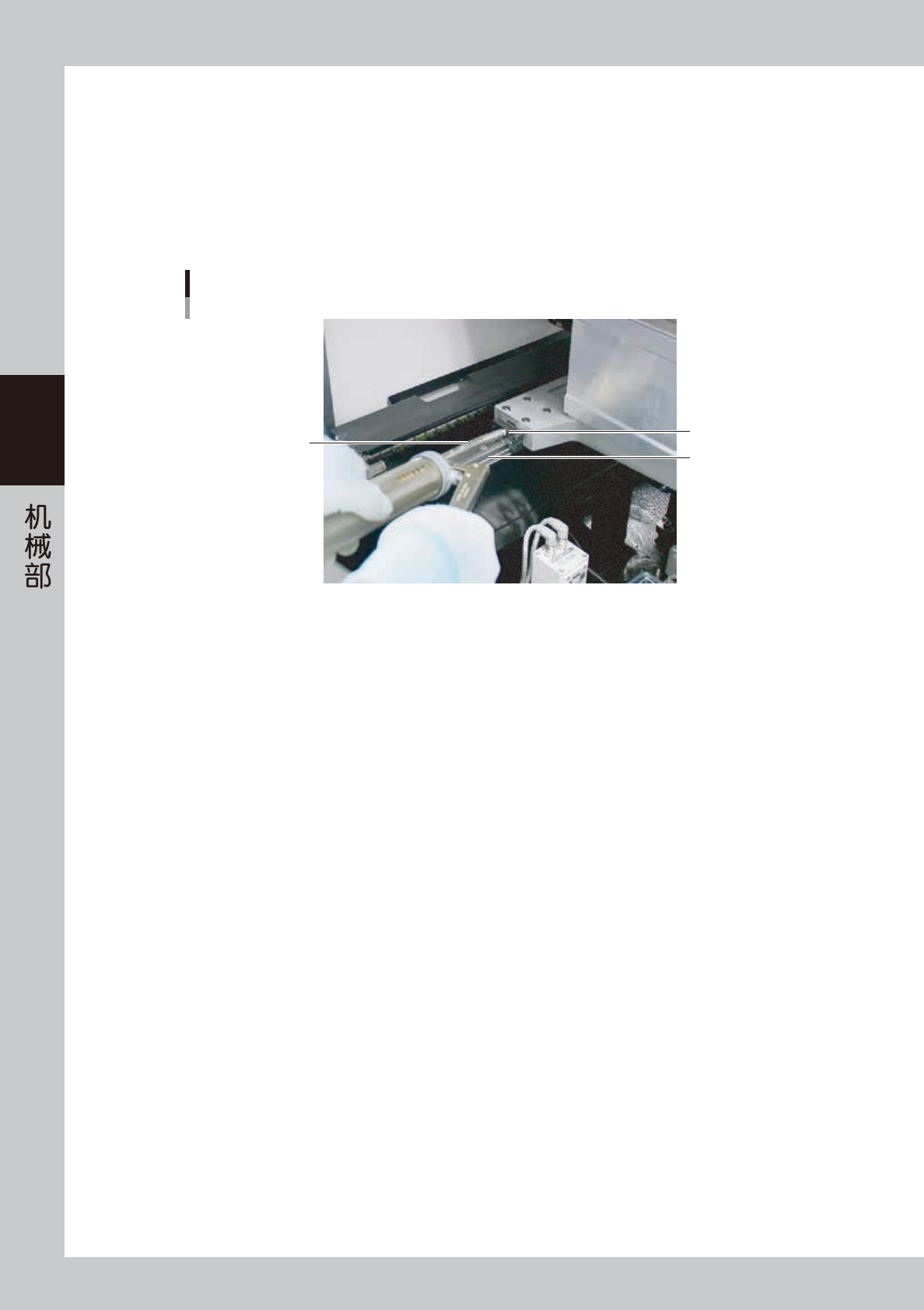

为Y轴导轨注油
导轨
注油嘴
标准枪嘴
45336-LF3-00
3
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ]>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
4
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 使用棉纱擦除残留在导轨两端的多余润滑脂。
5
从低速到高速进行阶段式试运行。
3-21
3
2.4 传送部
2.4.1 W 轴滚珠丝杠、滚珠导轨、六角轴
•
使用不起灰尘的棉纱擦除 W 轴滚珠丝杠上的润滑脂后，用手均匀涂抹。
•
使用不起灰尘的棉纱轻轻擦拭 W 轴滚珠导轨和六角轴后，均匀薄涂一层润滑脂。

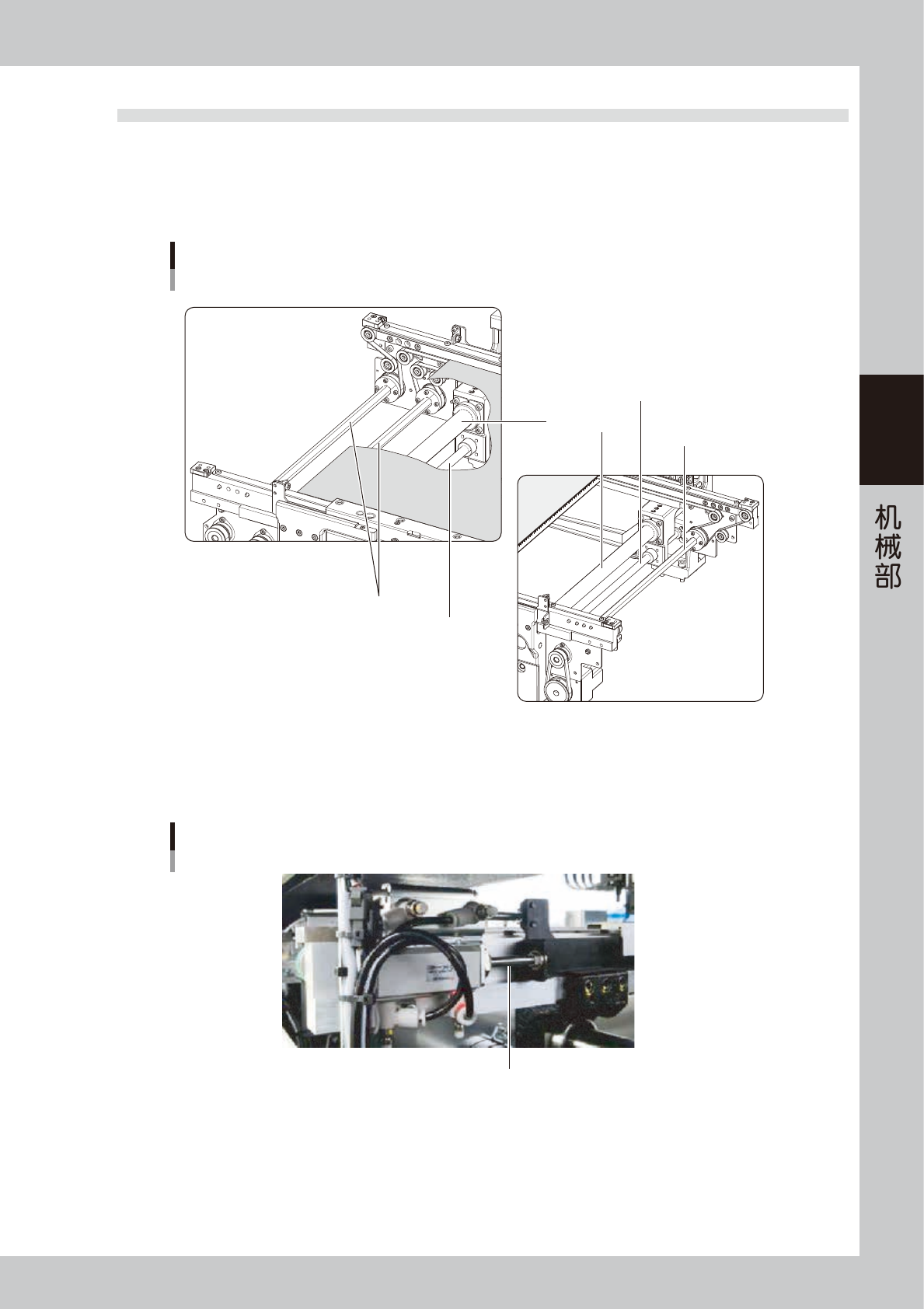

给传送部的各部加油
W轴滚珠丝杠、滚珠导轨、六角轴
W轴滚珠丝杠
W轴滚珠丝杠
W轴滚珠导轨
六角轴
六角轴
45340-LF3-10
2.4.2 快速夹板
在快速夹板的杆部用手均匀薄涂一层润滑脂。

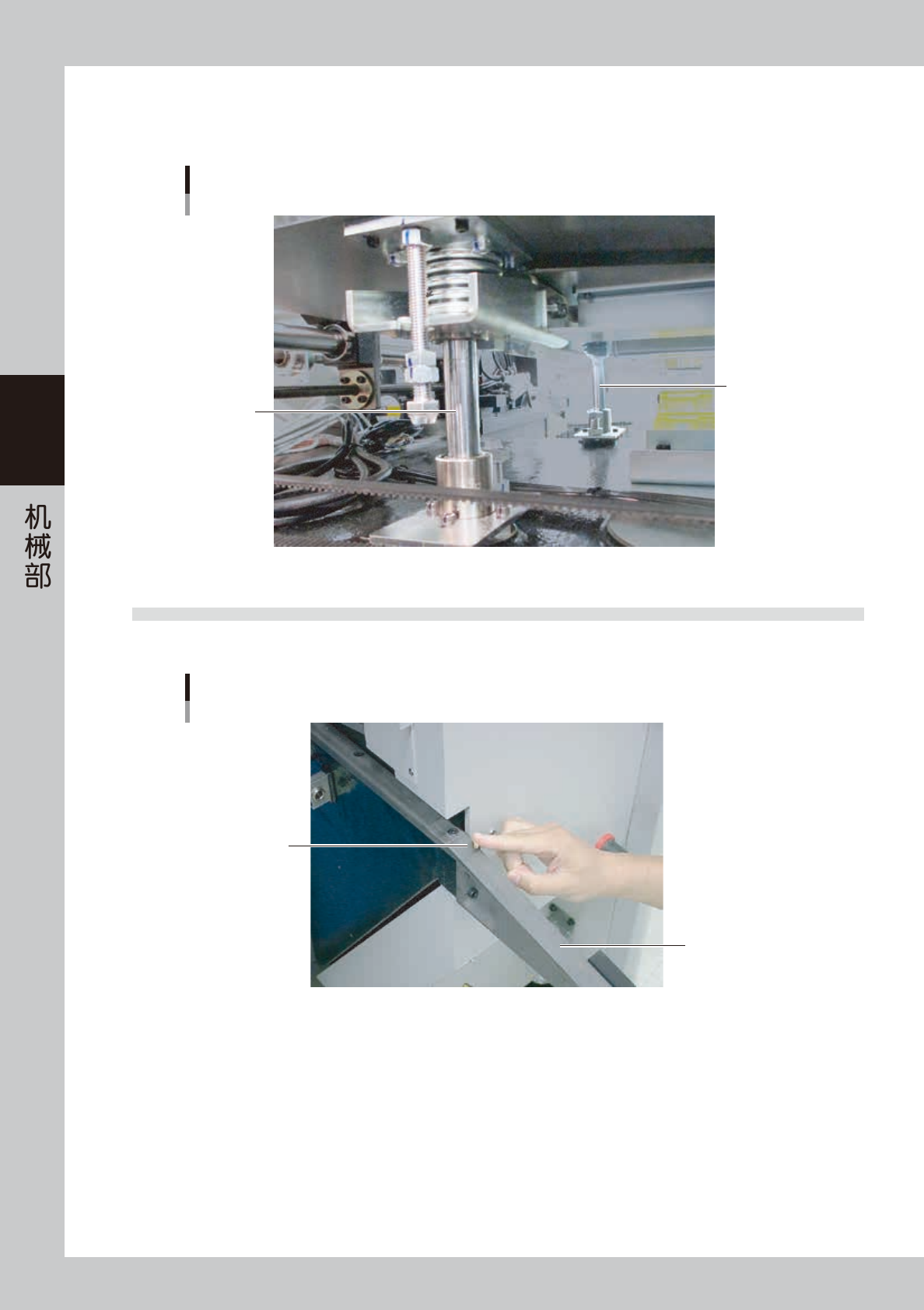

为快速夹板加油
杆部
45341-LF3-10
3-22
3
2.4.3 顶板
在滚珠导轨部用手均匀薄涂一层润滑脂。
为顶板加油
杆部
杆部
45342-LF3-10
2.5 一次性换料车安装部
在主机侧的斜道上用手均匀薄涂一层润滑脂。仅用作防锈用途，请勿过量涂抹。
为斜道注油
斜道
润滑脂
45343-LF3-10
