■ 更换用配件
名称 配件名称 配件编号
每个贴装头
所需数量
每台贴片机所需的
最大数量
备注
6 轴贴装头 12 轴贴装头
阀组件
VALVE ASSY. LF1-M71A8-00 1 6 12
供 1 个贴装头用的电磁阀、
真空发生器组件
真空发生阀
VALVE LE6-M71A2-B0 1 6 12
真空破坏阀
VALVE LE6-M71A2-C0 1 6 12
压力开关
SWITCH LE6-M71A2-D0 1 6 12
吸滤器过滤棉
FILTER ELEMENT LE6-M71A2-E1 1 6 12
吸滤器外壳
FILTER CASE LE6-M71A2-F0 1 6 12
消音器
SILENCER LE6-M71A2-G0 1 6 12
3-4
3
5. 检查吸嘴阻塞情况
在贴装头上装有吸嘴的状态下打开吸引功能，检查气压。每个吸嘴均设有“吸嘴阻塞的判定值”。小于判定值表示正常，大
于或等于判定值表示吸嘴被阻塞，将报错。( 下表的“标准开放值”是在新品状态下测定各吸嘴开放值时的参考值。)
吸嘴类型
标准开放值 ( 参考 ) 吸嘴阻塞的判定值
(mmHg) (MPa) (mmHg) (MPa)
P005 50
以下
0.007
以下
300 0.040
P006 50
以下
0.007
以下
300 0.040
P012 190
～
240 0.025
～
0.032 350 0.047
P013 50
～
90 0.007
～
0.015 300 0.040
P017 200
～
240 0.040
～
0.047 420 0.056
P018 50
～
90 0.007
～
0.015 300 0.040
P019 50
～
90 0.007
～
0.015 300 0.040
P020 50
～
90 0.007
～
0.015 300 0.040
P050 580
～
640 0.078
～
0.085 540 0.072
P051 500
～
540 0.067
～
0.072 540 0.072
P052 350
～
400 0.047
～
0.053 460 0.061
P053 50
～
90 0.007
～
0.015 350 0.047
P054 50
～
90 0.007
～
0.015 300 0.040
P055 50
～
90 0.007
～
0.015 300 0.040
P056 50
～
90 0.007
～
0.015 300 0.040
P057 50
～
90 0.007
～
0.015 300 0.040
P061 450
～
520 0.060
～
0.069 510 0.068
P062 110
～
160 0.015
～
0.021 350 0.047
P063 50
～
90 0.007
～
0.015 300 0.040
P072 50
～
90 0.007
～
0.015 350 0.047
P073 50
～
90 0.007
～
0.015 300 0.040
P030 580
～
640 0.078
～
0.085 600 0.068
P031 480
～
560 0.064
～
0.075 510 0.068
P032 440
～
490 0.059
～
0.065 450 0.060
P033 300
～
350 0.040
～
0.047 420 0.056
P034 190
～
240 0.025
～
0.032 350 0.047
P042 440
～
490 0.059
～
0.065 450 0.060
n
要点
1mmHg = 133.322 Pa = 0.00013332 MPa
为了维持机器的精度和贴装率，请定期清洁吸滤器、阀及吸嘴等的空气通路。
实施频率 ：每月 1 次
操作内容
在拆下吸嘴的状态下，从吸嘴安装口或过滤器安装空气软管的一端进行喷气。
3-5
3

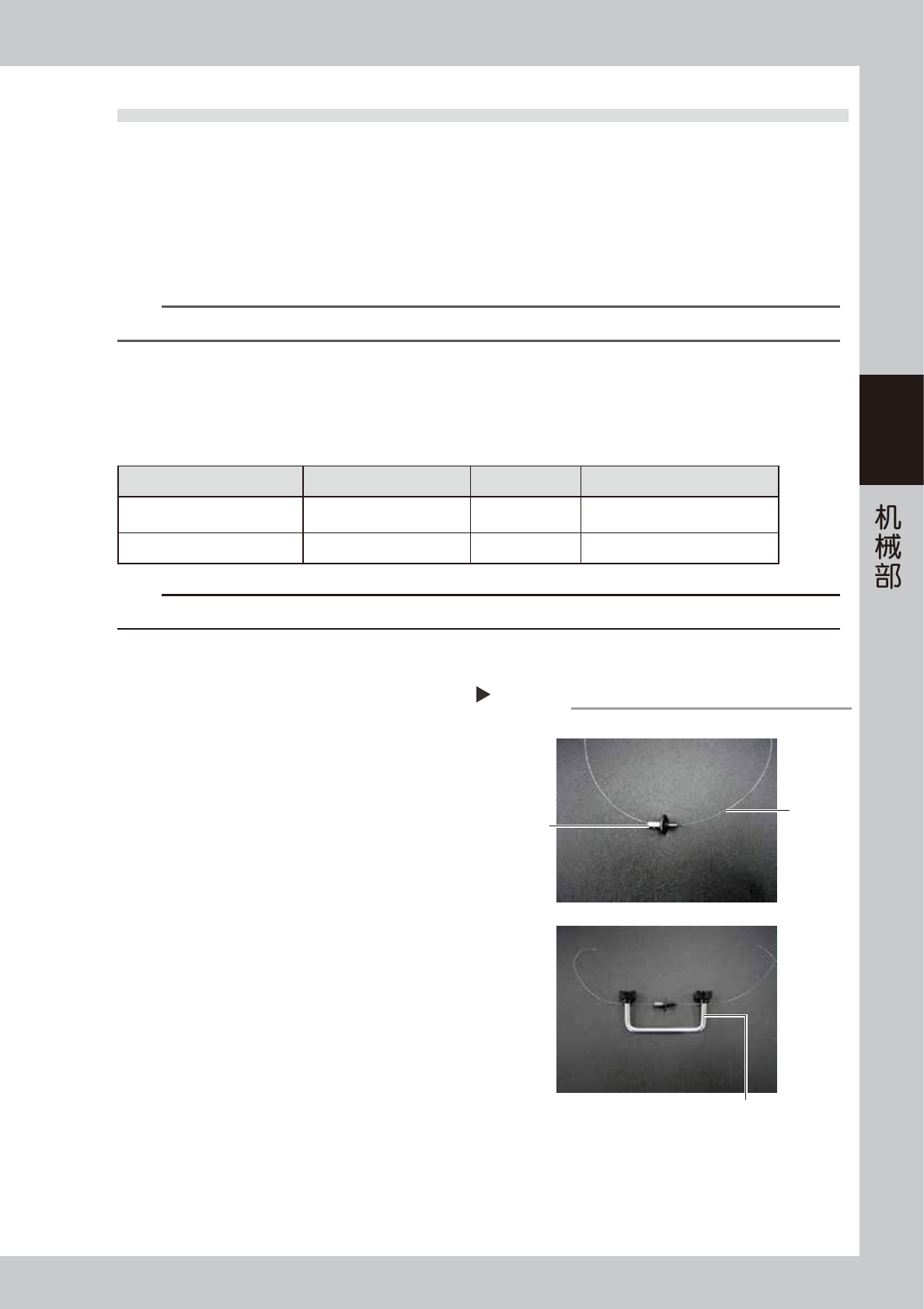

1.5 吸嘴
如果锡膏等异物进入吸嘴孔或附着在孔中，则元件的吸取力将变弱。
画像处理过程中识别小元件时，如果存在异物可能无法准确识别。
因此请清洁吸嘴孔。
1.5.1 吹气清洁
使用无水乙醇清洗吸嘴前端 ( 凸缘下方部分 ) 后，进行吹气，每周清洁 1 次以上。
另外，当发生吸嘴阻塞错误时也需清洁。
n
要点
如果不小心将溶剂沾到了吸嘴 ID 贴纸上，请立即擦除。
1.5.2 利用钢丝清洁
通常使用吹气方式清洁即可，如果脏污较为顽固，请使用吸嘴清洁钢丝进行清洁。
■ 清洁工具
名称 配件名称 配件编号 备注
吸嘴清洁钢丝
NEEDLE ASSY KV8-M8887-00
随机附件
全长 300mm、Φ0.1mm
吸嘴清洁钢丝用手柄
NEEDLE CLEANER ASSY KV8-M8881-A0
c
注意
吸嘴清洁钢丝非常细，请小心操作，避免受伤。另外，操作时请注意不要损坏吸嘴前端。
1
准备吸嘴清洁钢丝。
2
清洁吸嘴孔。
将钢丝穿入吸嘴孔中进行清洁。用手指夹住或通过
专用手柄 ( 选配件 ) 固定钢丝，移动吸嘴进行清洁。
45302-LF3-10
3
进行吹气。
请取出吸嘴清洁钢丝，对吸嘴内部进行吹气。
清洁吸嘴孔
将钢丝穿入吸嘴孔
Step 2
吸嘴
钢丝
固定在专用手柄上
吸嘴清洁钢丝用手柄
