3-13 3 1.10 吸嘴法兰防反光贴纸 吸嘴法兰底面贴有非反光黑色薄膜， 以防止进行图像处理时发生误识别， 为保护薄膜还贴有吸嘴法兰防反光贴纸 ( 以 下称法兰贴纸 )。 因长期使用，法兰贴纸出现划痕，则该位置将反射光线，从而可能导致误识别或图像识别错误。此时，请按以下 步骤换贴法兰贴纸。 1 清洁法兰底面。 小心剥下旧的法兰贴纸，用无水乙醇将法兰底面 ( 粘合面 ) 的脏污、油、灰尘、水分去除干净。 n 要点 剥下法兰贴纸时请勿…
3-13
3

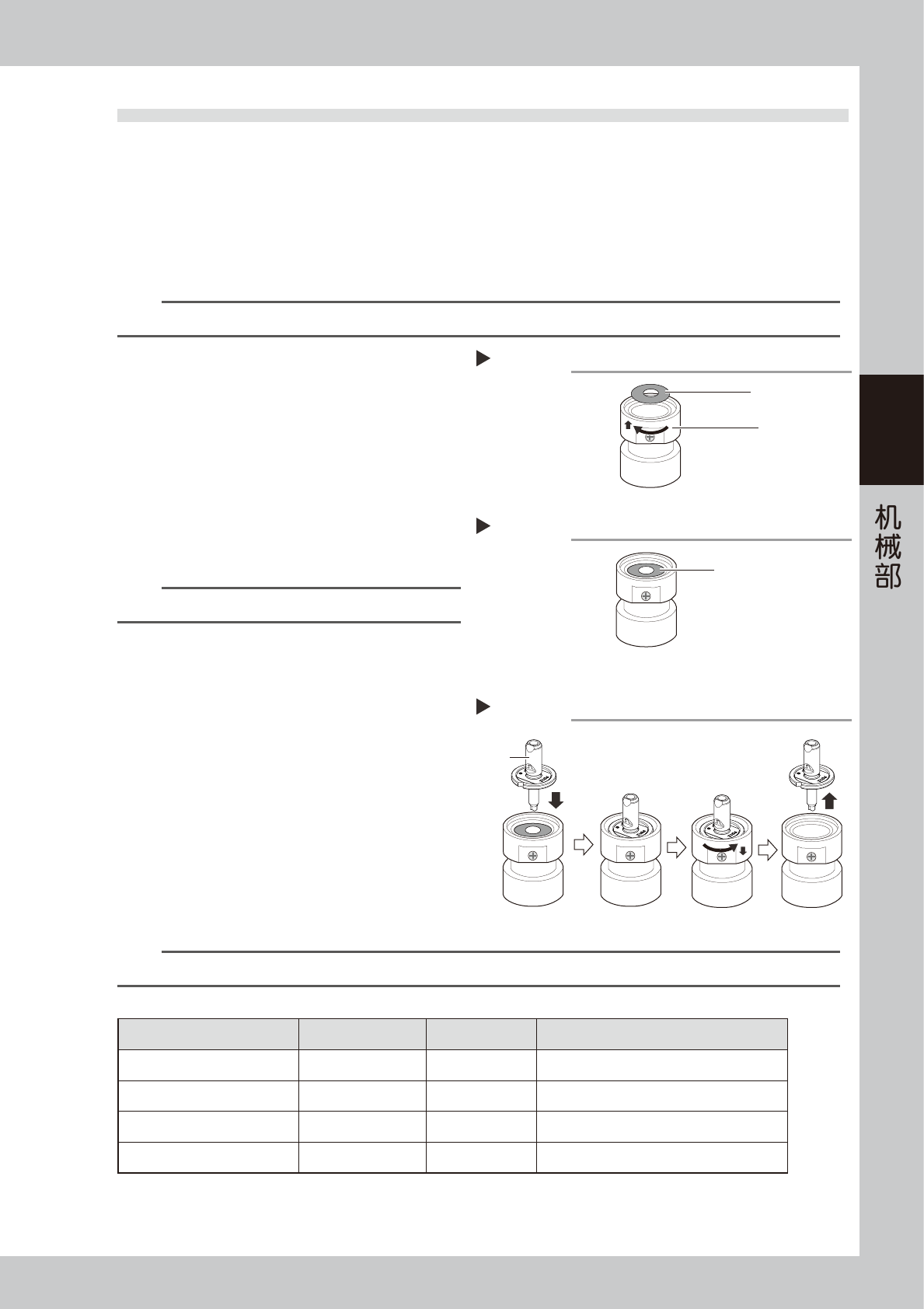

1.10 吸嘴法兰防反光贴纸
吸嘴法兰底面贴有非反光黑色薄膜，以防止进行图像处理时发生误识别，为保护薄膜还贴有吸嘴法兰防反光贴纸 ( 以
下称法兰贴纸 )。
因长期使用，法兰贴纸出现划痕，则该位置将反射光线，从而可能导致误识别或图像识别错误。此时，请按以下
步骤换贴法兰贴纸。
1
清洁法兰底面。
小心剥下旧的法兰贴纸，用无水乙醇将法兰底面 ( 粘合面 ) 的脏污、油、灰尘、水分去除干净。
n
要点
剥下法兰贴纸时请勿使用刀具或镊子，以防薄膜损伤。
2
安装法兰贴纸粘贴治具。
将法兰贴纸粘贴治具 ( 选购件 ) 的圆环向上滑动，
然后直接顺时针旋转。
45345-LF3-00
3
剥下贴纸的离型纸。
使用镊子剥下法兰贴纸的离型纸。
4
将贴纸的粘合面朝上放入治具。
45346-LF3-00
n
要点
请勿用手触摸粘合面。
5
确认贴纸状态。
确认贴纸是否平整贴于圆环底面。
6
将吸嘴插入治具。
45347-LF3-00
7
使吸嘴法兰和法兰贴纸贴紧。
将吸嘴按入治具的状态下逆时针旋转圆环，然后直
接向下滑动。
从治具中拔出吸嘴，确认贴纸是否粘贴在吸嘴法兰
上。
n
要点
贴纸被油、水浸湿后容易剥落，此时请用干棉签擦干。
■ 法兰贴纸
名称 配件名称 配件编号 对象吸嘴
吸嘴法兰防反光贴纸
FLANGE SEAL1 LG0-M77A6-00 P005
吸嘴法兰防反光贴纸
FLANGE SEAL2 LG0-M77A7-00 P017
、
P018
、
P019
吸嘴法兰防反光贴纸
FLANGE SEAL3 LG0-M77A8-00 P020
吸嘴法兰防反光贴纸
FLANGE SEAL4 LC6-M7723-00 P050
～
P057
、
P061
～
P063
、
P072
、
P073
将法兰贴纸贴在治具上
Step 4, 5
粘贴在圆环底面
Step 6, 7
粘贴法兰贴纸
吸嘴
法兰贴纸粘贴治具
Step 2
圆环
法兰贴纸
3-14
3

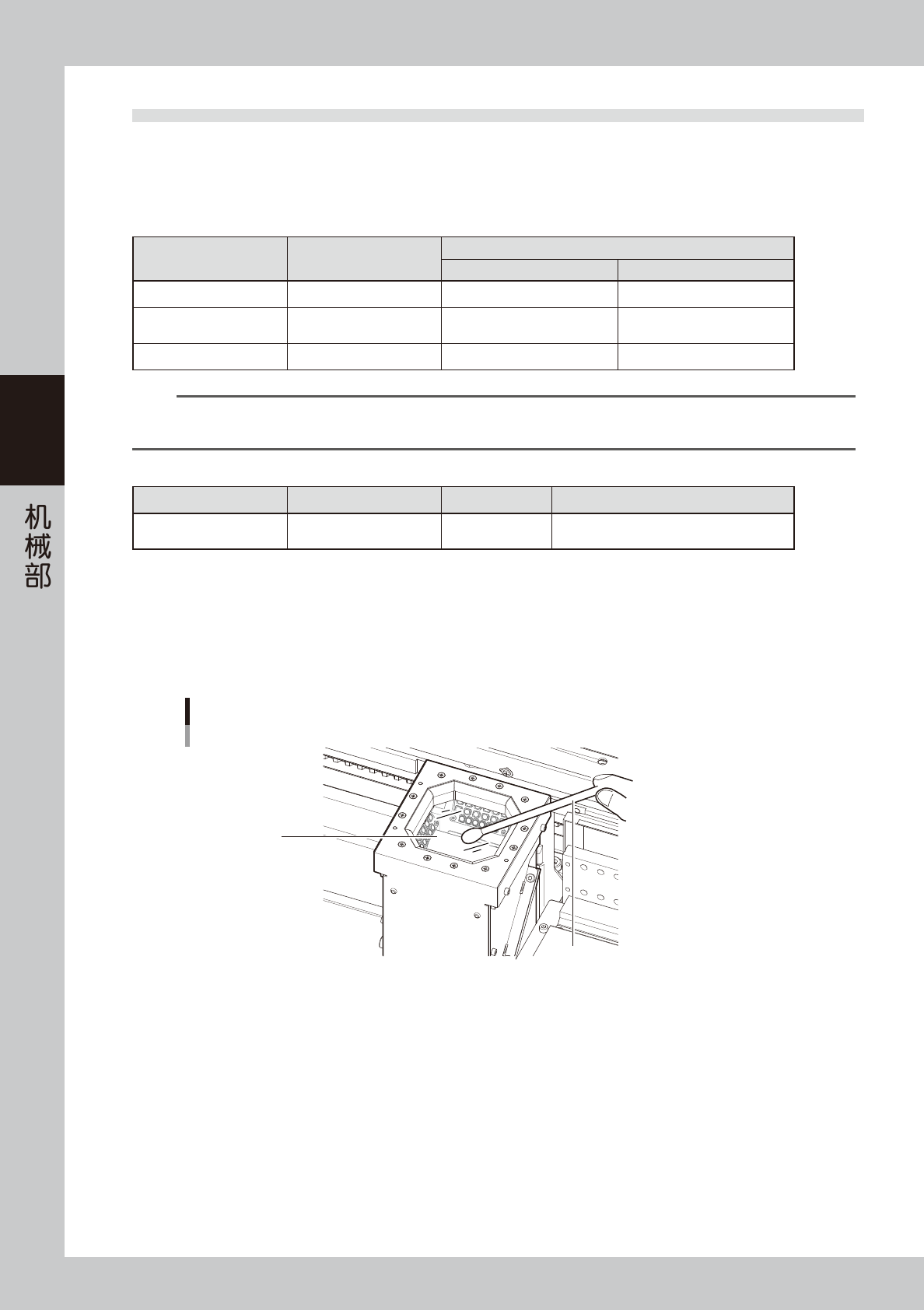

1.11 相机
1.11.1 相机镜头
如果多视觉扫描相机的照明罩 ( 亚克力罩 ) 上粘附润滑脂、灰尘等脏污，或残留掉落的元件、尘屑，可能导致误识
别或识别错误。
请每天检查照明罩，必要时进行清洁，始终保持无掉落物或附着物的状态。
多视觉扫描相机
溶剂
无水乙醇 镜头清洁液 (
*
1)
镜头 清洁对象 (
*
2) 可用 可用
照明罩
( 亚克力罩 )
清洁对象 可用 可用
反光镜 非清洁对象 可用 可用
n
要点
*
1 ：包含于随机附件中的镜头清洁套件。
*
2 ： 仅在 CFB 选配件时为清洁对象
■ 镜头清洁套件
名称 配件名称 配件编号 备注
镜头清洁套件
LENS CLEANER SET LG0-M89A4-00
随机附件
吹气刷、镜头清洁液
1.11.2 清洁多视觉扫描相机
•
请用吹气刷去除多视觉扫描相机照明罩 ( 亚克力罩 ) 的脏污或掉落物 ( 元件或尘屑等 )，或使用棉签等不起尘
的柔软物品轻轻擦拭。请勿使用纸巾擦拭的方法，以免相机直接受到手指的压力。
•
对于润滑脂等粘性脏污，无法通过吹气或干擦方式去除时，请用棉签蘸取少量溶剂后擦除脏污，然后用干棉签
擦除残留的溶剂或脏污。
清洁照明罩
多视觉扫描相机
照明罩
棉签
45320-LF3-00
1.11.3 清洁基准标识符识别相机
基准标识符识别相机的镜头朝下安装，在通常使用条件下不会附着灰尘等脏污。如果附着灰尘，请用吹气刷去除
污渍。
1.11.4 清洁镜头滤镜
•
如果滤镜上残留贴装元件或尘屑，请用吹气刷或镊子去除。
•
附着润滑脂等粘性脏污时，请用蘸取相机镜头清洁液的无尘纸 ( 清洁纸 ) 进行擦拭。
•
保护用滤镜内侧结露时，请拧下保护滤镜，用无尘纸擦拭水滴。
