1-7 1 ■ 6 轴贴装头规格XYZ 轴 Y轴固定配件 （背面左侧） Z轴固定配件 Y轴固定配件（背面右侧） X轴固定配件 贴装头 拆卸轴的固定配件 6轴贴装头规格 XYZ轴 ■ Y1轴 ■ Y2轴 ■ X轴 ■ Z轴 45121-LF3-00 n 要点 下次搬运时仍需使用固定配件，请务必妥善保管。
1-6
1

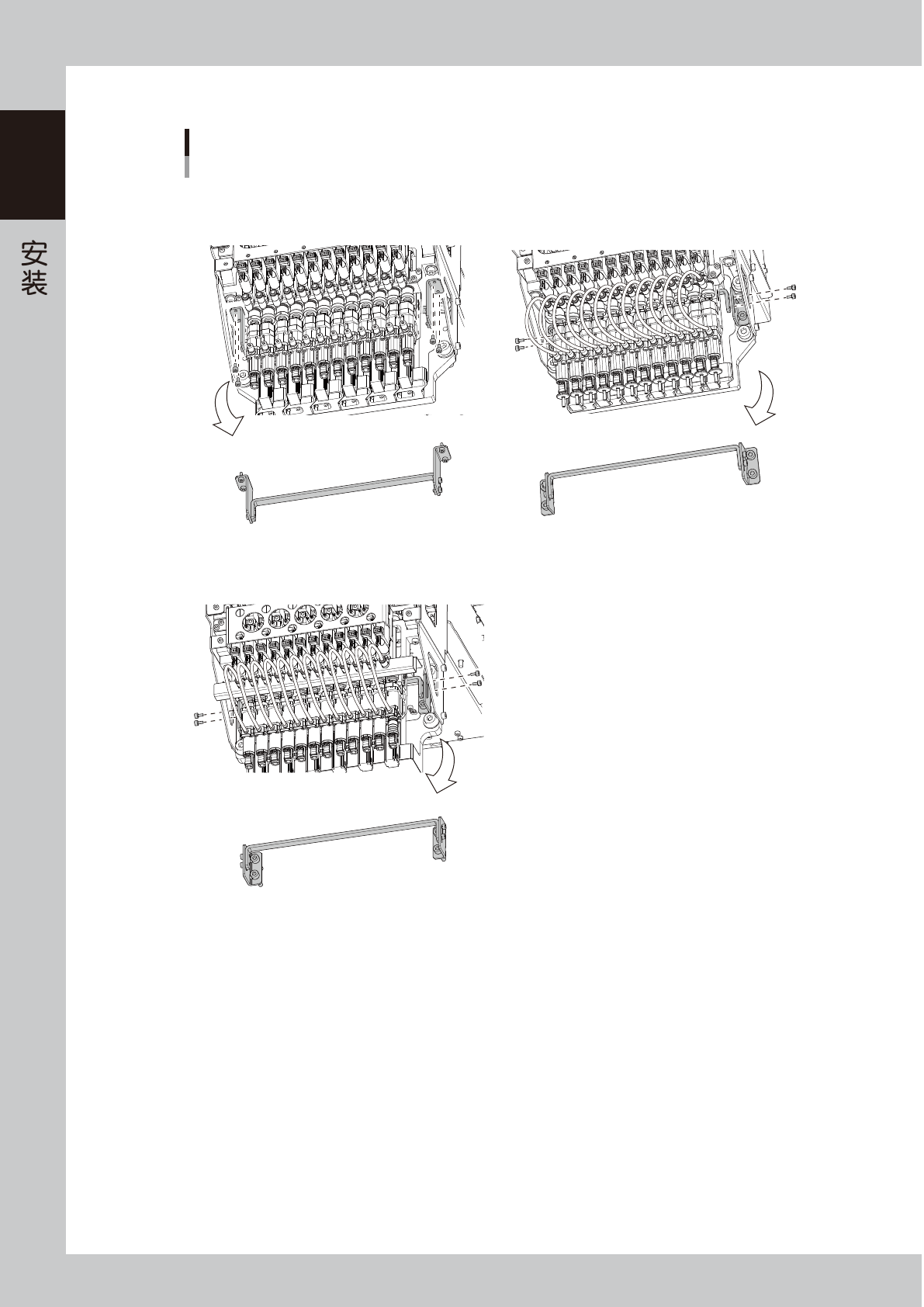

■ 12 轴贴装头规格Z 轴
拆卸轴的固定配件
12轴贴装头规格 Z轴
[12轴贴装头规格的Z轴固定配件根据出货时间不同分为3种类型。]
■ Z轴固定配件 A型
■ Z轴固定配件 B型
■ Z轴固定配件 C型
45120-LF3-00
1-7
1

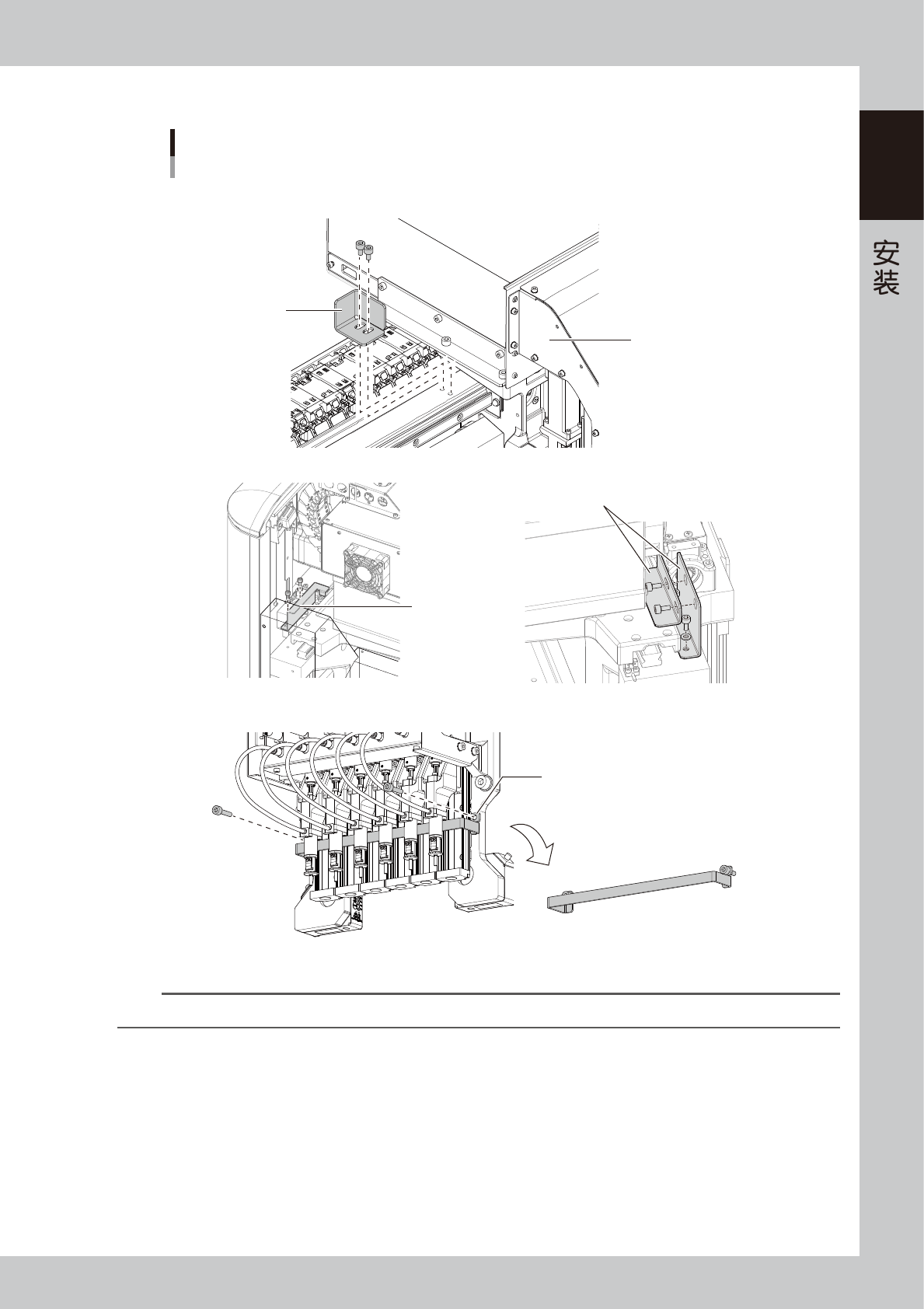

■ 6 轴贴装头规格XYZ 轴
Y轴固定配件
（背面左侧）
Z轴固定配件
Y轴固定配件（背面右侧）
X轴固定配件
贴装头
拆卸轴的固定配件
6轴贴装头规格 XYZ轴
■ Y1轴 ■ Y2轴
■ X轴
■ Z轴
45121-LF3-00
n
要点
下次搬运时仍需使用固定配件，请务必妥善保管。
1-8
1
3

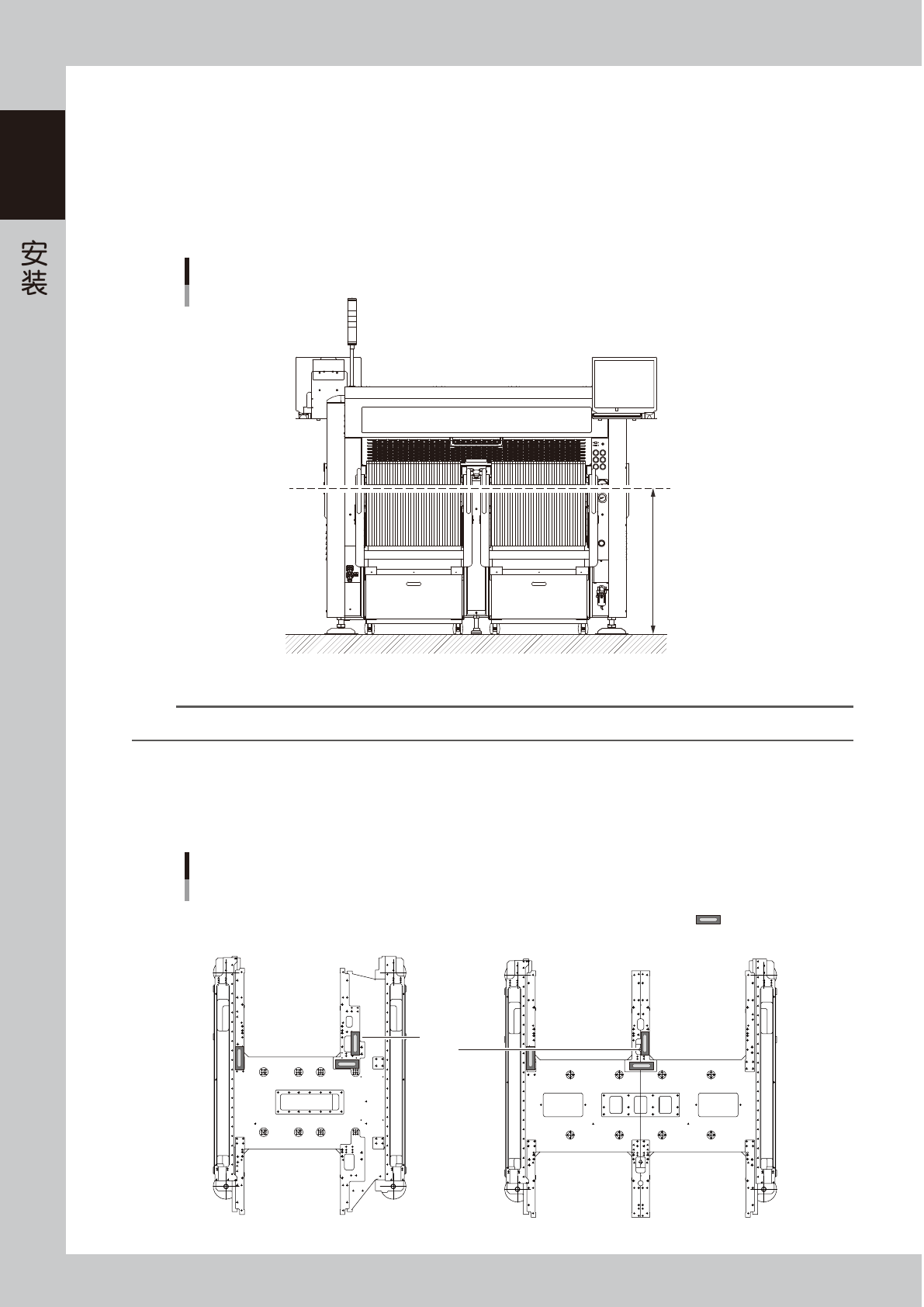

设定基板搬送高度。
转动调整脚垫以调整基板搬送高度。
•
单机放置时，基板搬送高度与基准设备的传送带高度 (900±20mm) 一致。
•
如果采用 SMEMA 标准，则调整为 950±20mm。
•
与前工序的生产线连接时，对齐前工序的传送轨高度。
•
CFB 料车规格的传送轨高度为 900mm+20/-10。
传送带高度
以S20为例
基板搬送高度
标准：900±20mm
SMEMA：950±20mm
45105-LF4-00
n
要点
转动调整脚垫时使用公称尺寸为 46mm 的单端扳手 (M30 螺母用 )。
4
将设备调整为水平状态。
1. 将水准仪置于底座的指定位置。
2. 进行微调，使前后、左右达到水平，同时与前工序传送轨的位置对齐。
水准仪设置场所
：水准仪
S10
S20
仅后侧没有
相机时
45106-LF3-00
